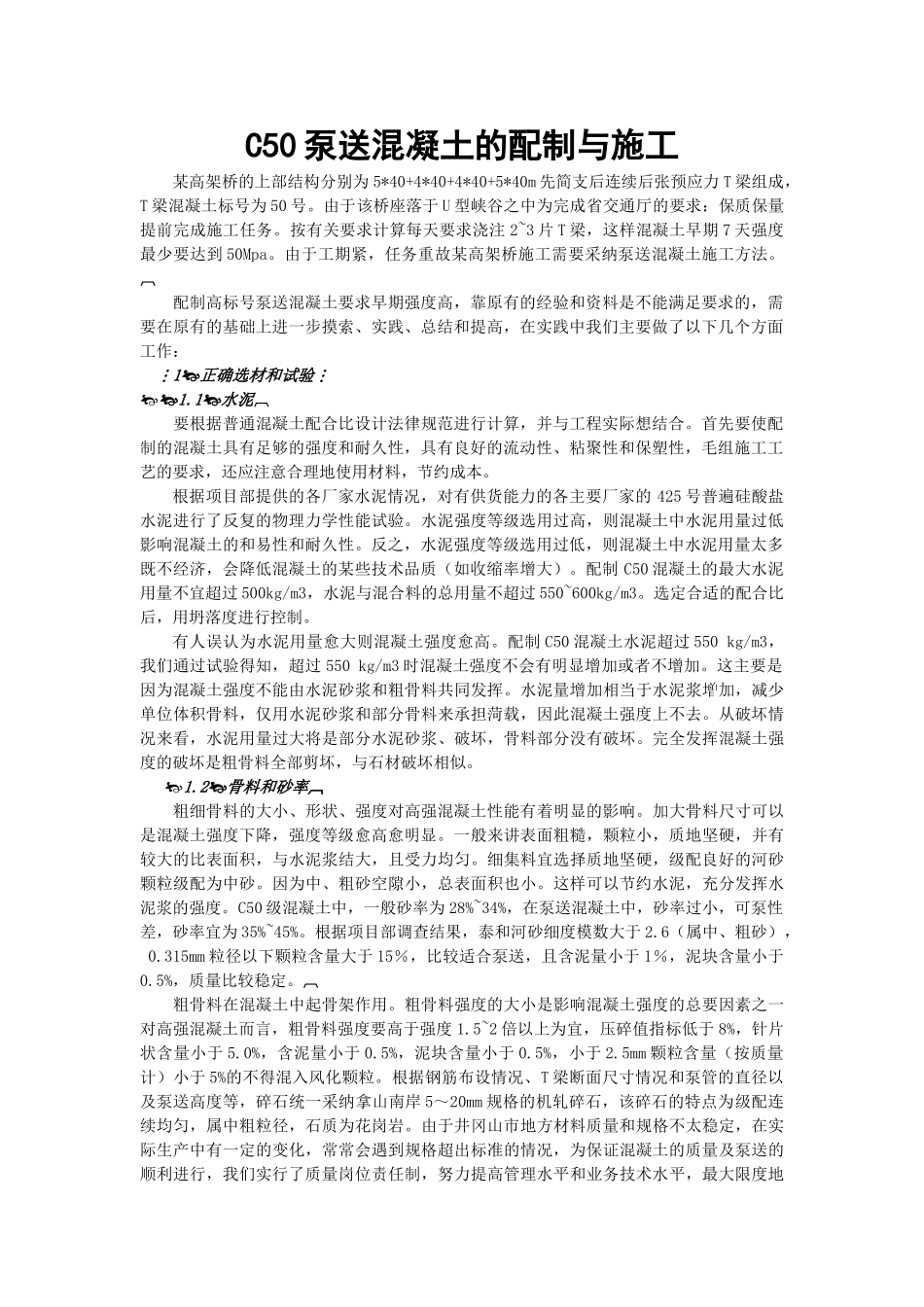

C50 泵送混凝土的配制与施工某高架桥的上部结构分别为 5*40+4*40+4*40+5*40m 先简支后连续后张预应力 T 梁组成，T 梁混凝土标号为 50 号。由于该桥座落于 U 型峡谷之中为完成省交通厅的要求：保质保量提前完成施工任务。按有关要求计算每天要求浇注 2~3 片 T 梁，这样混凝土早期 7 天强度最少要达到 50Mpa。由于工期紧，任务重故某高架桥施工需要采纳泵送混凝土施工方法。 配制高标号泵送混凝土要求早期强度高，靠原有的经验和资料是不能满足要求的，需要在原有的基础上进一步摸索、实践、总结和提高，在实践中我们主要做了以下几个方面工作： 1正确选材和试验1.1水泥 要根据普通混凝土配合比设计法律规范进行计算，并与工程实际想结合。首先要使配制的混凝土具有足够的强度和耐久性，具有良好的流动性、粘聚性和保塑性，毛组施工工艺的要求，还应注意合理地使用材料，节约成本。根据项目部提供的各厂家水泥情况，对有供货能力的各主要厂家的 425 号普遍硅酸盐水泥进行了反复的物理力学性能试验。水泥强度等级选用过高，则混凝土中水泥用量过低影响混凝土的和易性和耐久性。反之，水泥强度等级选用过低，则混凝土中水泥用量太多既不经济，会降低混凝土的某些技术品质（如收缩率增大）。配制 C50 混凝土的最大水泥用量不宜超过 500kg/m3，水泥与混合料的总用量不超过 550~600kg/m3。选定合适的配合比后，用坍落度进行控制。有人误认为水泥用量愈大则混凝土强度愈高。配制 C50 混凝土水泥超过 550 kg/m3，我们通过试验得知，超过 550 kg/m3 时混凝土强度不会有明显增加或者不增加。这主要是因为混凝土强度不能由水泥砂浆和粗骨料共同发挥。水泥量增加相当于水泥浆增加，减少单位体积骨料，仅用水泥砂浆和部分骨料来承担菏载，因此混凝土强度上不去。从破坏情况来看，水泥用量过大将是部分水泥砂浆、破坏，骨料部分没有破坏。完全发挥混凝土强度的破坏是粗骨料全部剪坏，与石材破坏相似。 1.2骨料和砂率 粗细骨料的大小、形状、强度对高强混凝土性能有着明显的影响。加大骨料尺寸可以是混凝土强度下降，强度等级愈高愈明显。一般来讲表面粗糙，颗粒小，质地坚硬，并有较大的比表面积，与水泥浆结大，且受力均匀。细集料宜选择质地坚硬，级配良好的河砂颗粒级配为中砂。因为中、粗砂空隙小，总表面积也小。这样可以节约水泥，充分发挥水泥浆的强度。C50 级混凝土中，一般砂率为 28%~34%，...
