C50机制砂混凝土配合比设计书

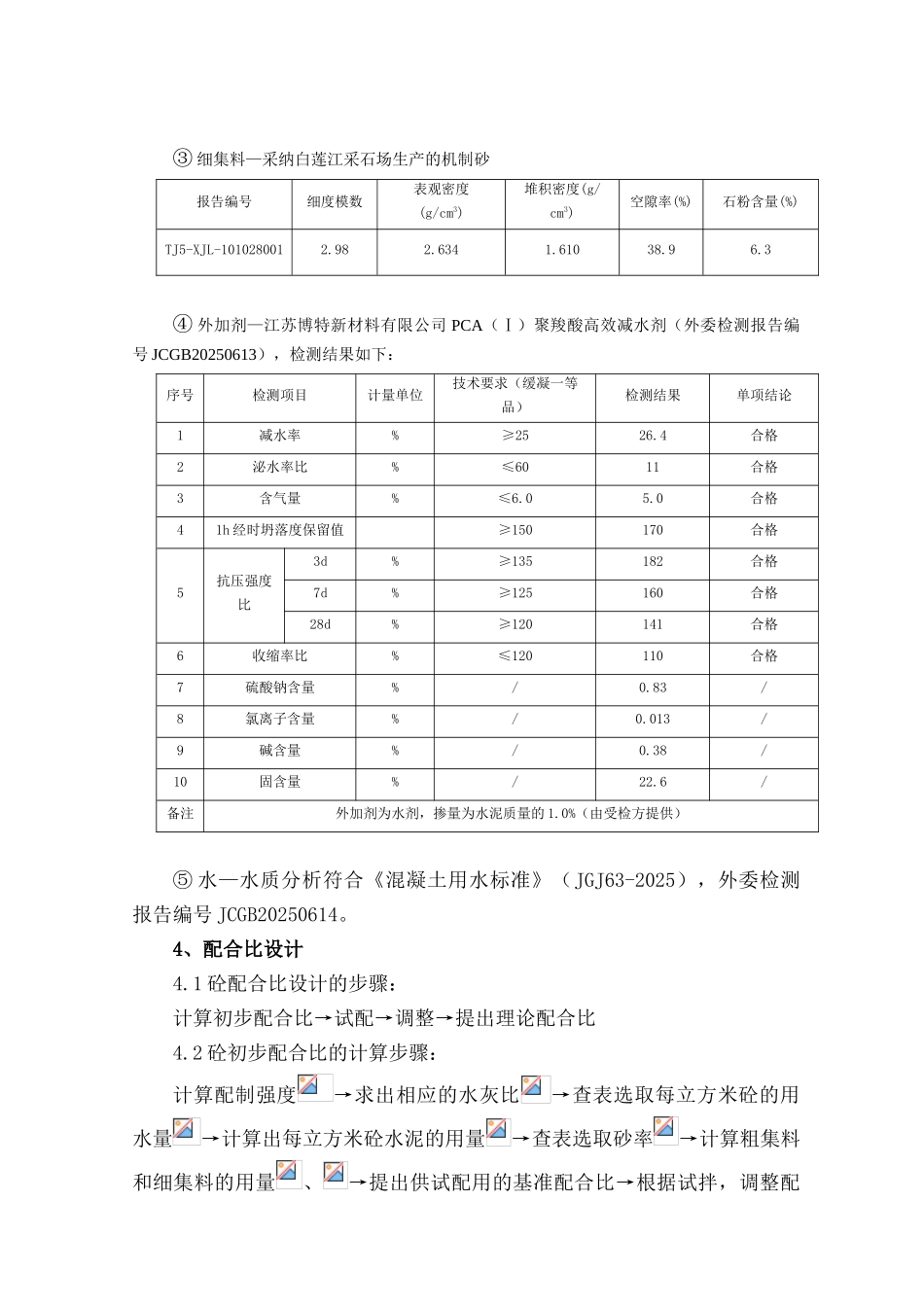

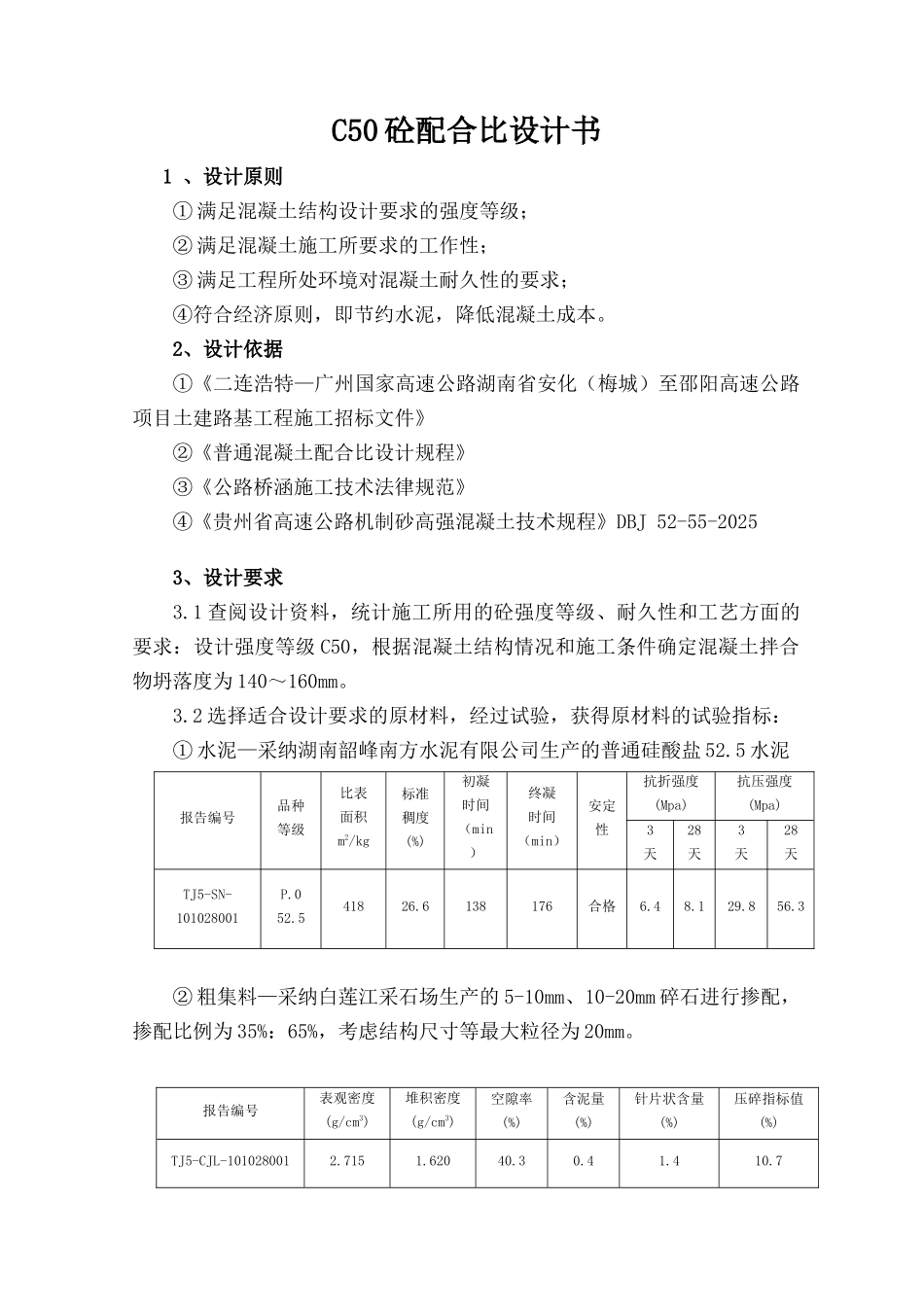

C50 砼配合比设计书1 、设计原则① 满足混凝土结构设计要求的强度等级；② 满足混凝土施工所要求的工作性；③ 满足工程所处环境对混凝土耐久性的要求；④符合经济原则，即节约水泥，降低混凝土成本。2、设计依据①《二连浩特—广州国家高速公路湖南省安化（梅城）至邵阳高速公路项目土建路基工程施工招标文件》②《普通混凝土配合比设计规程》③《公路桥涵施工技术法律规范》④《贵州省高速公路机制砂高强混凝土技术规程》DBJ 52-55-20253、设计要求3.1 查阅设计资料，统计施工所用的砼强度等级、耐久性和工艺方面的要求：设计强度等级 C50，根据混凝土结构情况和施工条件确定混凝土拌合物坍落度为 140～160mm。3.2 选择适合设计要求的原材料，经过试验，获得原材料的试验指标：① 水泥—采纳湖南韶峰南方水泥有限公司生产的普通硅酸盐 52.5 水泥报告编号品种等级比表面积m2/kg标准稠度(%)初凝时间（min）终凝时间（min）安定性抗折强度(Mpa)抗压强度(Mpa)3天28天3天28天TJ5-SN-101028001P.0 52.541826.6138176合格6.48.129.856.3② 粗集料—采纳白莲江采石场生产的 5-10mm、10-20mm 碎石进行掺配，掺配比例为 35%：65%，考虑结构尺寸等最大粒径为 20mm。报告编号表观密度(g/cm3)堆积密度(g/cm3)空隙率(%)含泥量(%)针片状含量(%)压碎指标值(%)TJ5-CJL-1010280012.7151.62040.30.41.410.7③ 细集料—采纳白莲江采石场生产的机制砂报告编号细度模数表观密度(g/cm3)堆积密度(g/cm3)空隙率(%)石粉含量(%)TJ5-XJL-1010280012.982.6341.61038.96.3④ 外加剂—江苏博特新材料有限公司 PCA（Ⅰ）聚羧酸高效减水剂（外委检测报告编号 JCGB20250613），检测结果如下：序号检测项目计量单位技术要求（缓凝一等品）检测结果单项结论1减水率%≥2526.4合格2泌水率比%≤6011合格3含气量%≤6.05.0合格41h 经时坍落度保留值≥150170合格5抗压强度比3d%≥135182合格7d%≥125160合格28d%≥120141合格6收缩率比%≤120110合格7硫酸钠含量%/0.83/8氯离子含量%/0.013/9碱含量%/0.38/10固含量%/22.6/备注外加剂为水剂，掺量为水泥质量的 1.0%（由受检方提供）⑤ 水—水质分析符合《混凝土用水标准》（JGJ63-2025），外委检测报告编号 JCGB20250614。4、配合比设计4.1 砼配合比设计的步骤：计算初步配合比→试配→调整→提出理论配合比4.2 砼初步配合比的计算步骤：计算配制强度→求出相应的水灰比→查表选取每立方米砼的用水量→计算出每立方...
