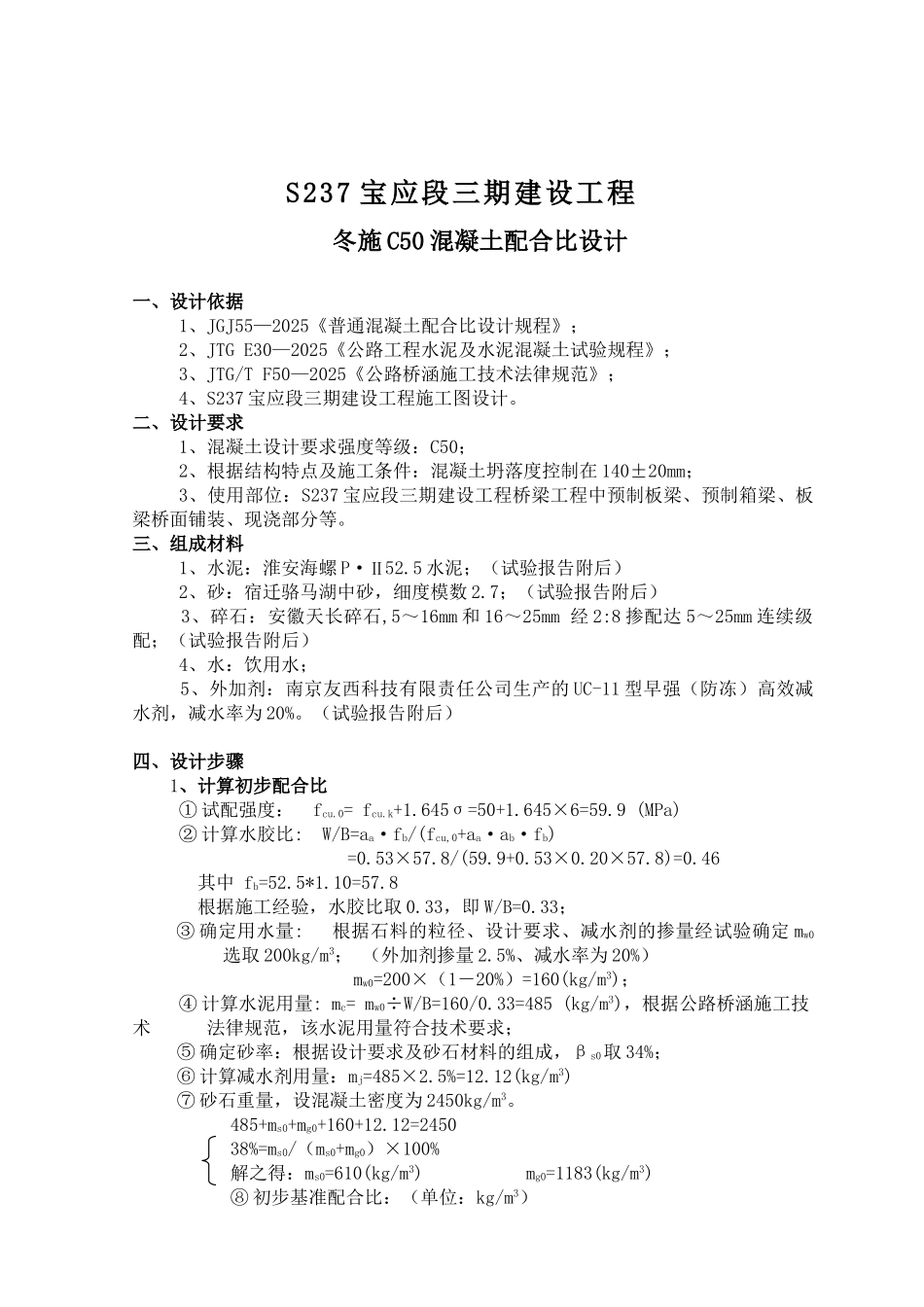

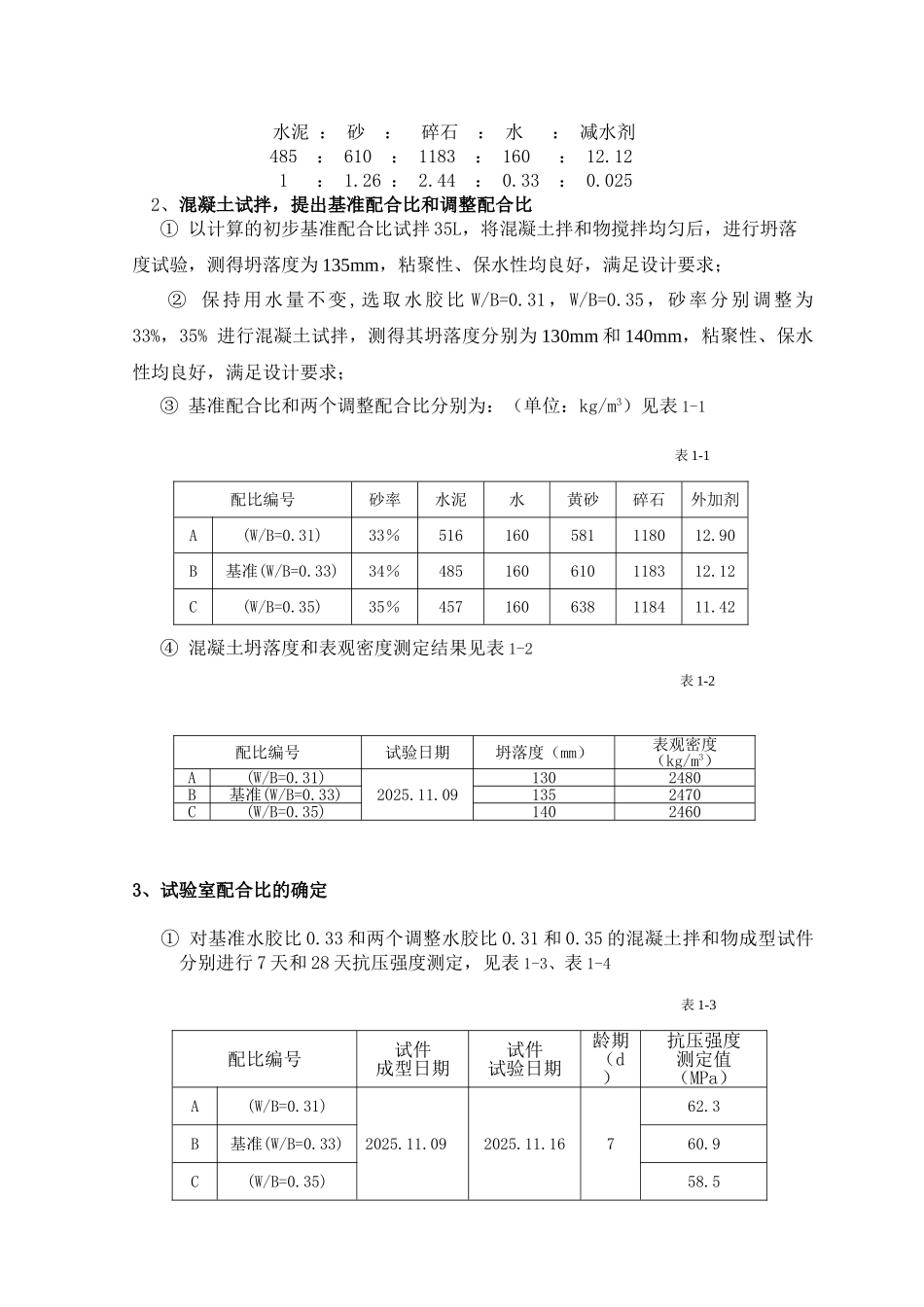

S237 宝应段三期建设工程 冬施 C50 混凝土配合比设计 一、设计依据 1、JGJ55—2025《普通混凝土配合比设计规程》； 2、JTG E30—2025《公路工程水泥及水泥混凝土试验规程》； 3、JTG/T F50—2025《公路桥涵施工技术法律规范》； 4、S237 宝应段三期建设工程施工图设计。二、设计要求 1、混凝土设计要求强度等级：C50； 2、根据结构特点及施工条件：混凝土坍落度控制在 140±20mm；3、使用部位：S237 宝应段三期建设工程桥梁工程中预制板梁、预制箱梁、板梁桥面铺装、现浇部分等。三、组成材料1、水泥：淮安海螺 P·Ⅱ52.5 水泥；（试验报告附后） 2、砂：宿迁骆马湖中砂，细度模数 2.7；（试验报告附后） 3、碎石：安徽天长碎石,5～16mm 和 16～25mm 经 2:8 掺配达 5～25mm 连续级配；（试验报告附后） 4、水：饮用水； 5、外加剂：南京友西科技有限责任公司生产的 UC-11 型早强（防冻）高效减水剂，减水率为 20%。（试验报告附后）四、设计步骤 1、计算初步配合比① 试配强度： fcu.0= fcu.k+1.645σ=50+1.645×6=59.9 (MPa)② 计算水胶比: W/B=aa·fb/(fcu,0+aa·ab·fb) =0.53×57.8/(59.9+0.53×0.20×57.8)=0.46 其中 fb=52.5*1.10=57.8 根据施工经验，水胶比取 0.33，即 W/B=0.33；③ 确定用水量: 根据石料的粒径、设计要求、减水剂的掺量经试验确定 mw0选取 200kg/m3； （外加剂掺量 2.5%、减水率为 20%）mw0=200×（1－20%）=160(kg/m3)； ④ 计算水泥用量: mc= mw0÷W/B=160/0.33=485 (kg/m3)，根据公路桥涵施工技术 法律规范，该水泥用量符合技术要求；⑤ 确定砂率：根据设计要求及砂石材料的组成，βs0取 34%；⑥ 计算减水剂用量：mj=485×2.5%=12.12(kg/m3)⑦ 砂石重量，设混凝土密度为 2450kg/m3。 485+ms0+mg0+160+12.12=2450 38%=ms0/（ms0+mg0）×100%解之得：ms0=610(kg/m3) mg0=1183(kg/m3) ⑧ 初步基准配合比：（单位：kg/m3）水泥 ： 砂 ： 碎石 ： 水 ： 减水剂 485 ： 610 ： 1183 ： 160 ： 12.12 1 ： 1.26 ： 2.44 ： 0.33 ： 0.025 2、混凝土试拌，提出基准配合比和调整配合比 ① 以计算的初步基准配合比试拌 35L，将混凝土拌和物搅拌均匀后，进行坍落度试验，测得坍落度为 135mm，粘聚性、保水性均良好，满足设计要求； ② 保持用水量不变 ,选取水胶比 W/B=0.31，W/B=0.35，砂率分别调整为33%，35% 进行混...
