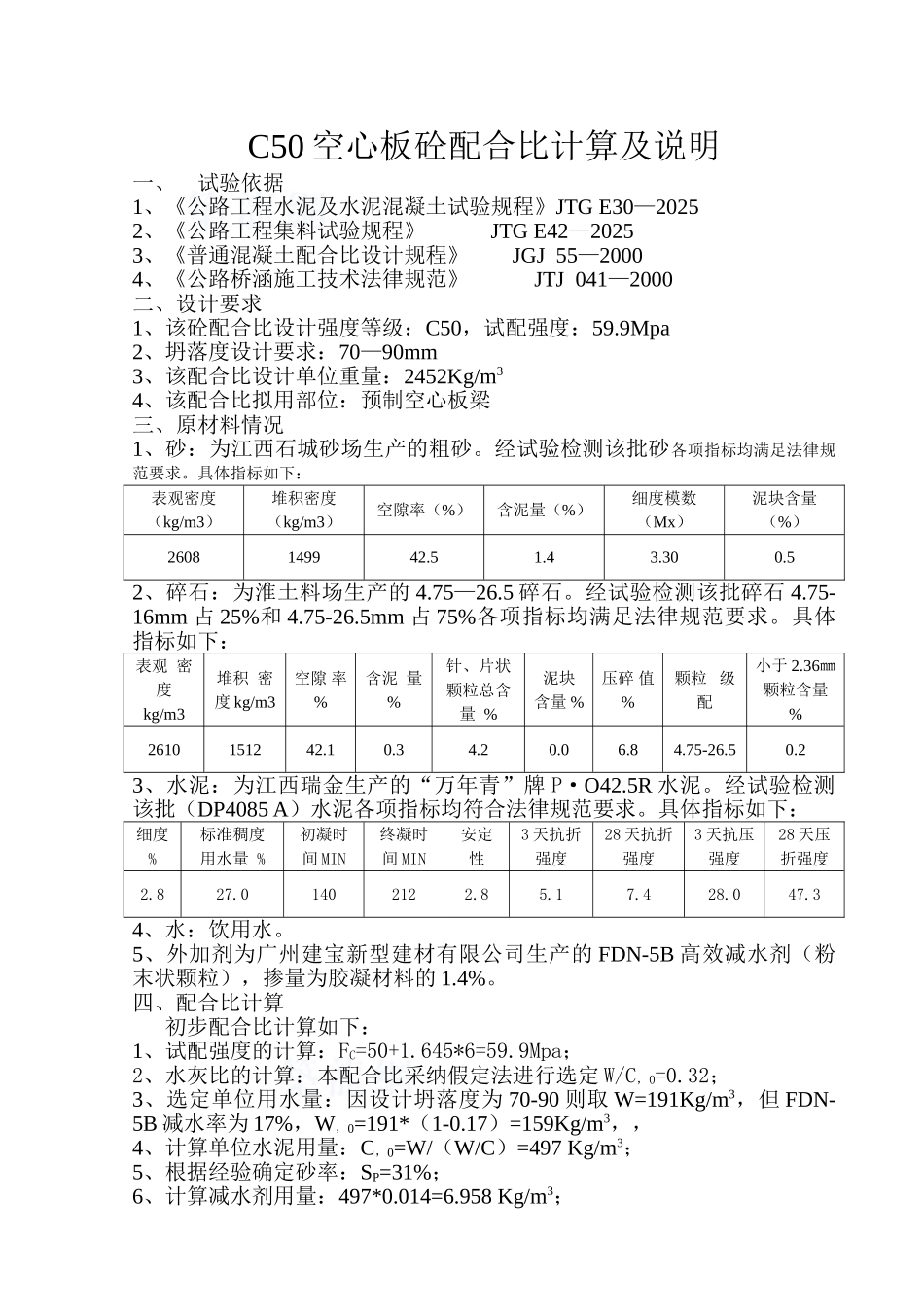

C50 空心板砼配合比计算及说明一、试验依据1、《公路工程水泥及水泥混凝土试验规程》JTG E30—20252、《公路工程集料试验规程》 JTG E42—20253、《普通混凝土配合比设计规程》 JGJ 55—20004、《公路桥涵施工技术法律规范》 JTJ 041—2000二、设计要求1、该砼配合比设计强度等级：C50，试配强度：59.9Mpa2、坍落度设计要求：70—90mm3、该配合比设计单位重量：2452Kg/m34、该配合比拟用部位：预制空心板梁三、原材料情况1、砂：为江西石城砂场生产的粗砂。经试验检测该批砂各项指标均满足法律规范要求。具体指标如下：表观密度（kg/m3）堆积密度（kg/m3）空隙率（%）含泥量（%）细度模数（Mx）泥块含量（%）2608149942.51.43.300.52、碎石：为淮土料场生产的 4.75—26.5 碎石。经试验检测该批碎石 4.75-16mm 占 25%和 4.75-26.5mm 占 75%各项指标均满足法律规范要求。具体指标如下：表观 密度 kg/m3 堆积 密度 kg/m3空隙 率 % 含泥 量 % 针、片状颗粒总含量 % 泥块 含量 % 压碎 值 % 颗粒 级配小于 2.36㎜颗粒含量 % 2610151242.10.34.20.06.84.75-26.50.23、水泥：为江西瑞金生产的“万年青”牌 P·O42.5R 水泥。经试验检测该批（DP4085 A）水泥各项指标均符合法律规范要求。具体指标如下：细度 % 标准稠度 用水量 % 初凝时间 MIN终凝时间 MIN安定性3 天抗折强度28 天抗折强度3 天抗压强度28 天压 折强度2.827.01402122.85.17.428.047.34、水：饮用水。5、外加剂为广州建宝新型建材有限公司生产的 FDN-5B 高效减水剂（粉末状颗粒），掺量为胶凝材料的 1.4%。四、配合比计算初步配合比计算如下：1、试配强度的计算：FC=50+1.645*6=59.9Mpa；2、水灰比的计算：本配合比采纳假定法进行选定 W/C，0=0.32；3、选定单位用水量：因设计坍落度为 70-90 则取 W=191Kg/m3，但 FDN-5B 减水率为 17%，W，0=191*（1-0.17）=159Kg/m3，，4、计算单位水泥用量：C，0=W/（W/C）=497 Kg/m3；5、根据经验确定砂率：SP=31%；6、计算减水剂用量：497*0.014=6.958 Kg/m3；7、计算砂、石用量 MS0、MG0 (采纳质量法)假定砼密度为 2452Kg/m3得：MS0=555Kg/m3，MG0=1234Kg/m3；8 、 经 初 步 配 合 比 按 8 升 量 进 行 试 拌 ， 该 配 合 比 的 实 测 坍 落 度80mm、78mm，满足设计的 70—90mm 的设计要求，棍度和含砂情况为中等，保水性和粘聚性均良好。所以该初步配...
