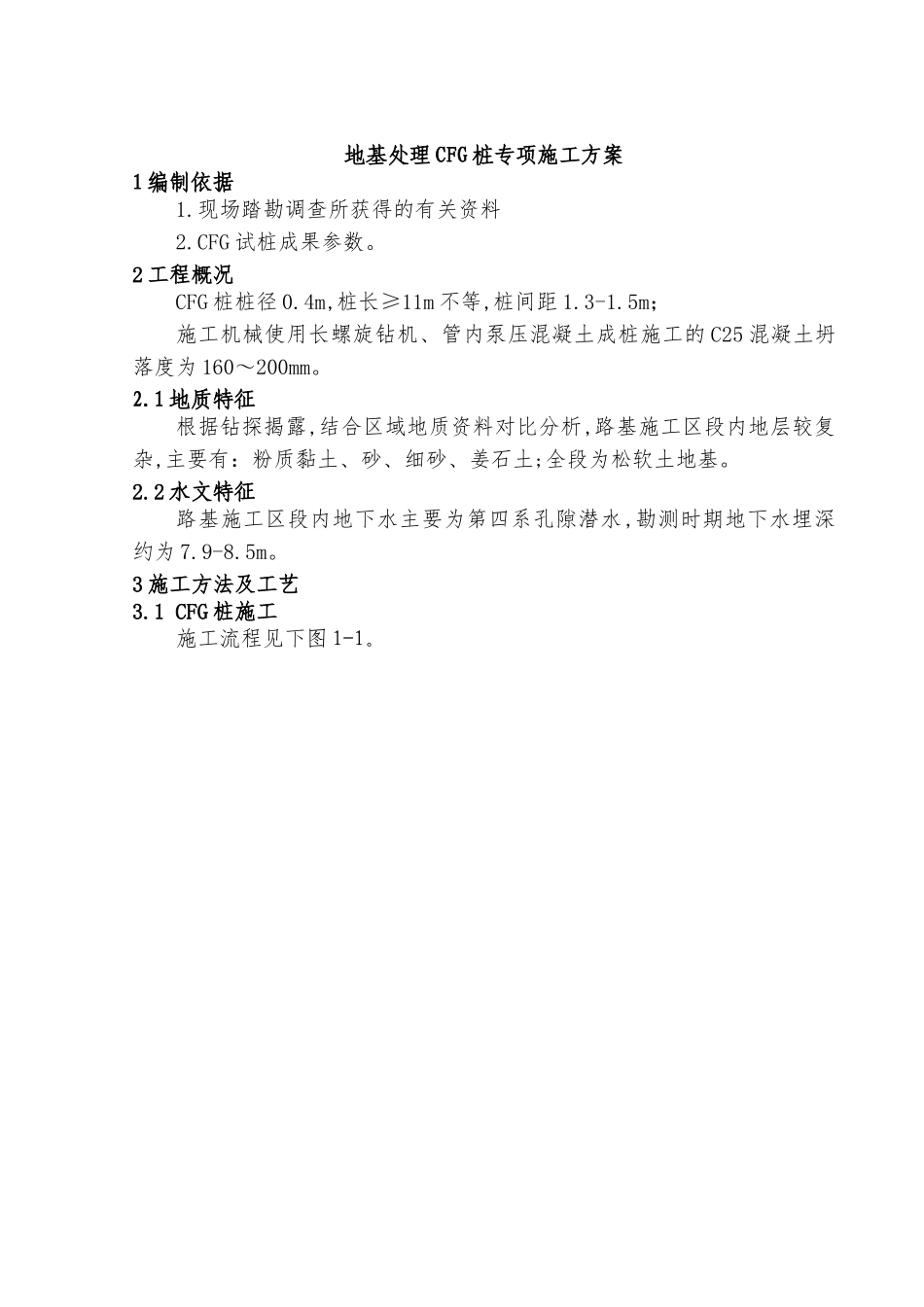

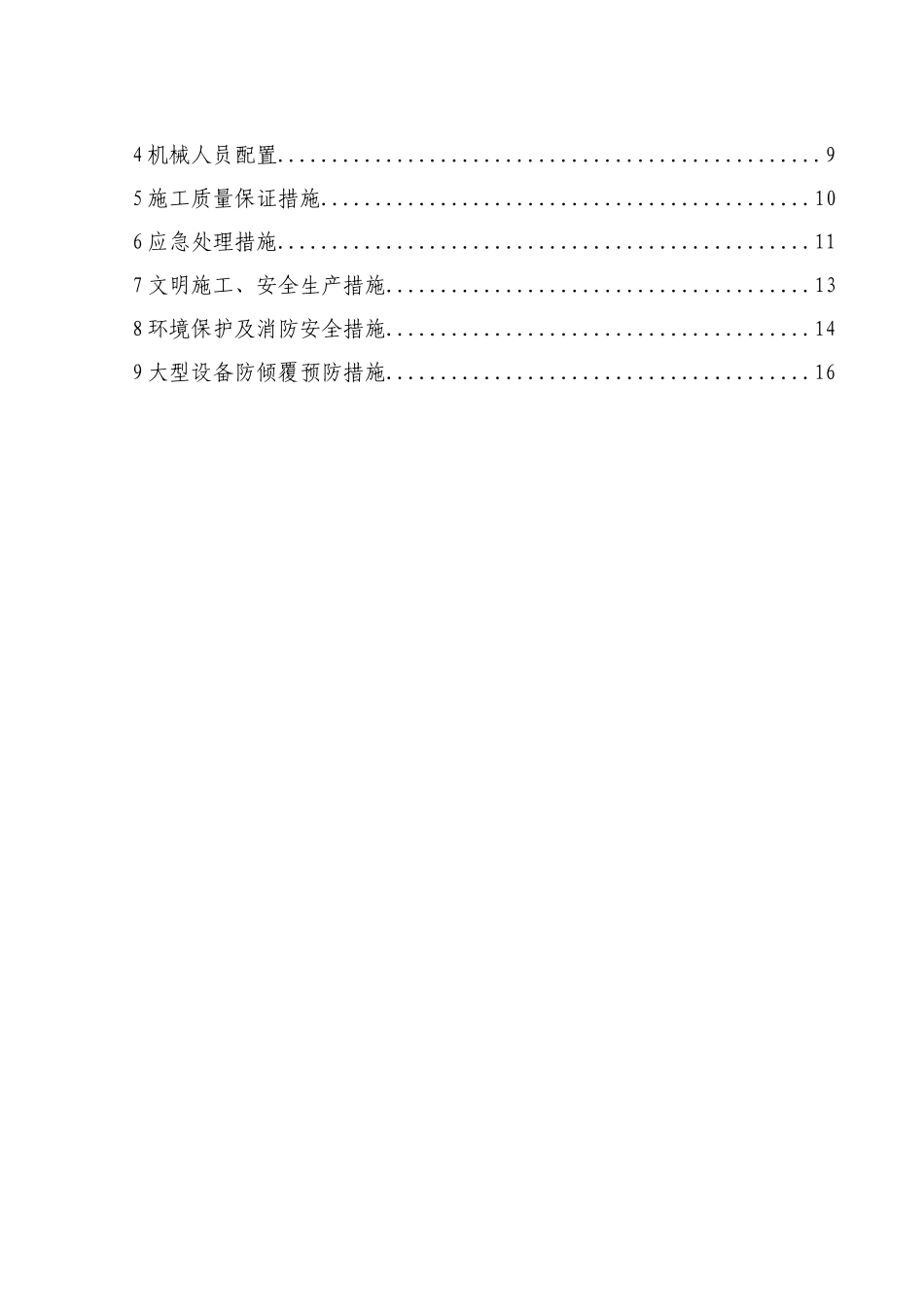

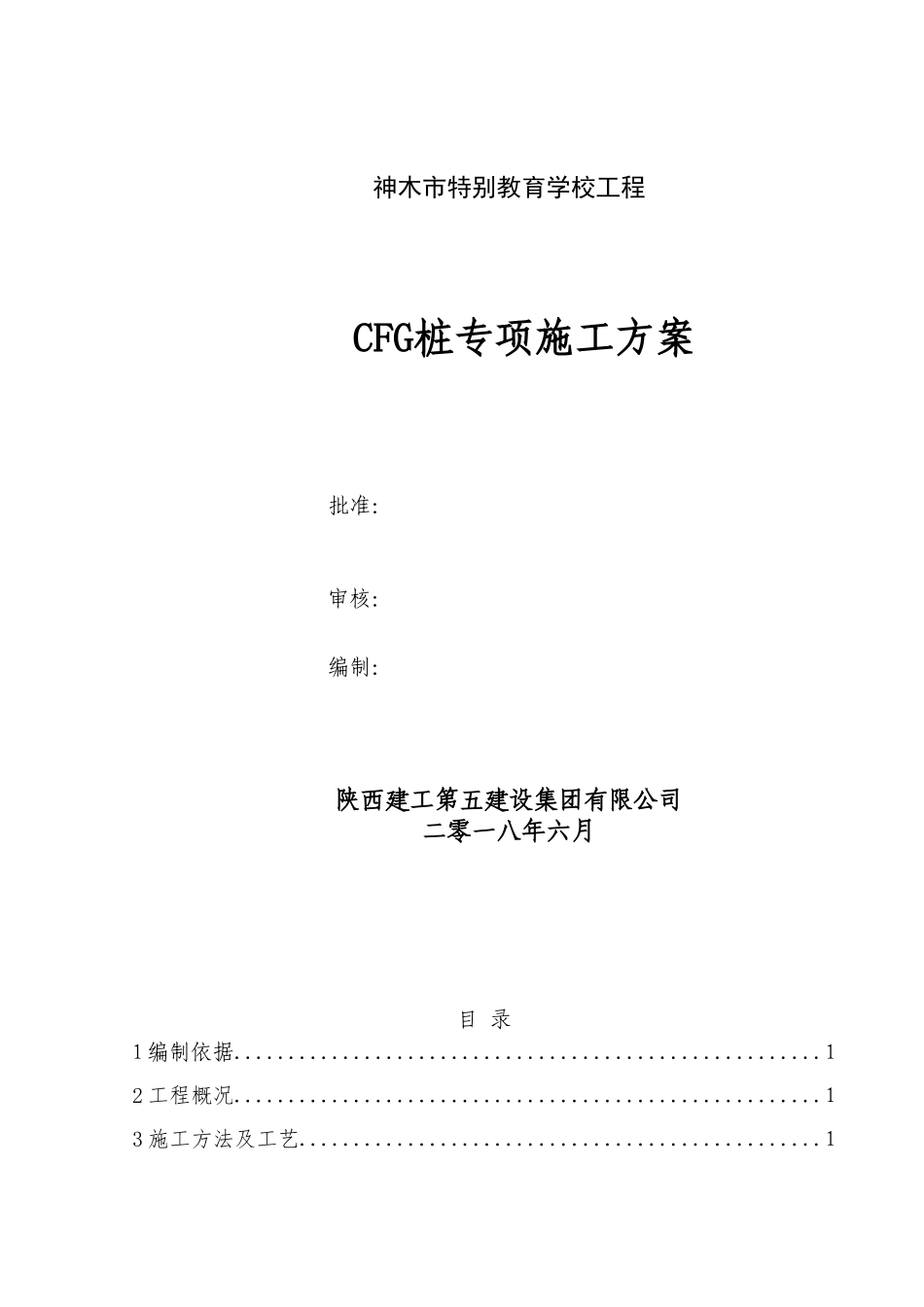

神木市特别教育学校工程CFG桩专项施工方案 批准：审核： 编制： 陕西建工第五建设集团有限公司二零一八年六月目 录1 编制依据......................................................12 工程概况......................................................13 施工方法及工艺................................................14 机械人员配置..................................................95 施工质量保证措施.............................................106 应急处理措施.................................................117 文明施工、安全生产措施.......................................138 环境保护及消防安全措施.......................................149 大型设备防倾覆预防措施.......................................16地基处理 CFG 桩专项施工方案1 编制依据1.现场踏勘调查所获得的有关资料2.CFG 试桩成果参数。2 工程概况CFG 桩桩径 0.4m,桩长≥11m 不等,桩间距 1.3-1.5m；施工机械使用长螺旋钻机、管内泵压混凝土成桩施工的 C25 混凝土坍落度为 160～200mm。2.1 地质特征根据钻探揭露,结合区域地质资料对比分析,路基施工区段内地层较复杂,主要有：粉质黏土、砂、细砂、姜石土;全段为松软土地基。2.2 水文特征路基施工区段内地下水主要为第四系孔隙潜水,勘测时期地下水埋深约为 7.9-8.5m。3 施工方法及工艺3.1 CFG 桩施工 施工流程见下图 1-1。图 1-1 CFG 桩施工工艺流程图3.1.1 施工准备 1.清除地表植被,挖除极其松散地表种植土。 2.根据所测得的原地面标高和设计桩顶标高对比结果,在平整钻孔场地时,使其标高比桩顶高 50cm。 3.熟悉图纸和相关资料,并进行现场核对,对相关问题及时反馈。 4.对 CFG 桩施工作出相应的施工方案,合理安排工期、进度及人员和机械设备。 5. CFG 桩设备及人员进场。按施工工艺的要求选定机械设备和相关施工人员。 6.将 CFG 桩基所处原地面初步整平,钻机沿东西方向对准一排桩中心摆放,施工时从东南角一侧跳桩施工,钻机就位后,检查钻机是否运转正常。钻机就位钻杆垂直度检查与调整钻孔至设计深度 ,记录钻机钻入地层反应 ,核查地质资料泵送混凝土 ,钻杆内充满混凝土后开始拔管均匀拔管并泵压混凝土至桩顶 ,拔管速度符合工艺试验要求 ,投料量不得少于设计灌注量清土测量放样原地面处理钻机移至下一桩位桩间土开挖桩头检查成桩质量检验：桩...
