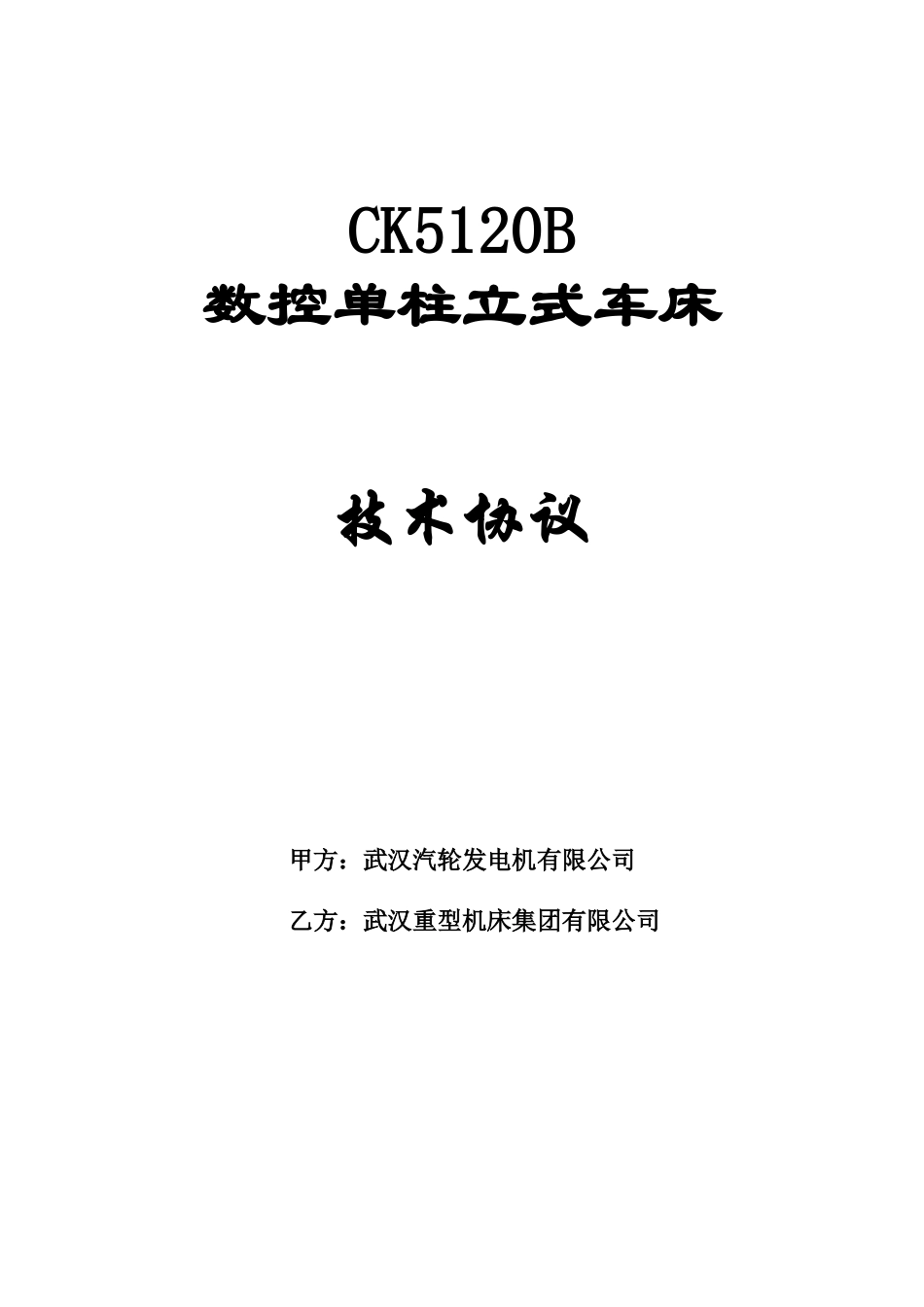

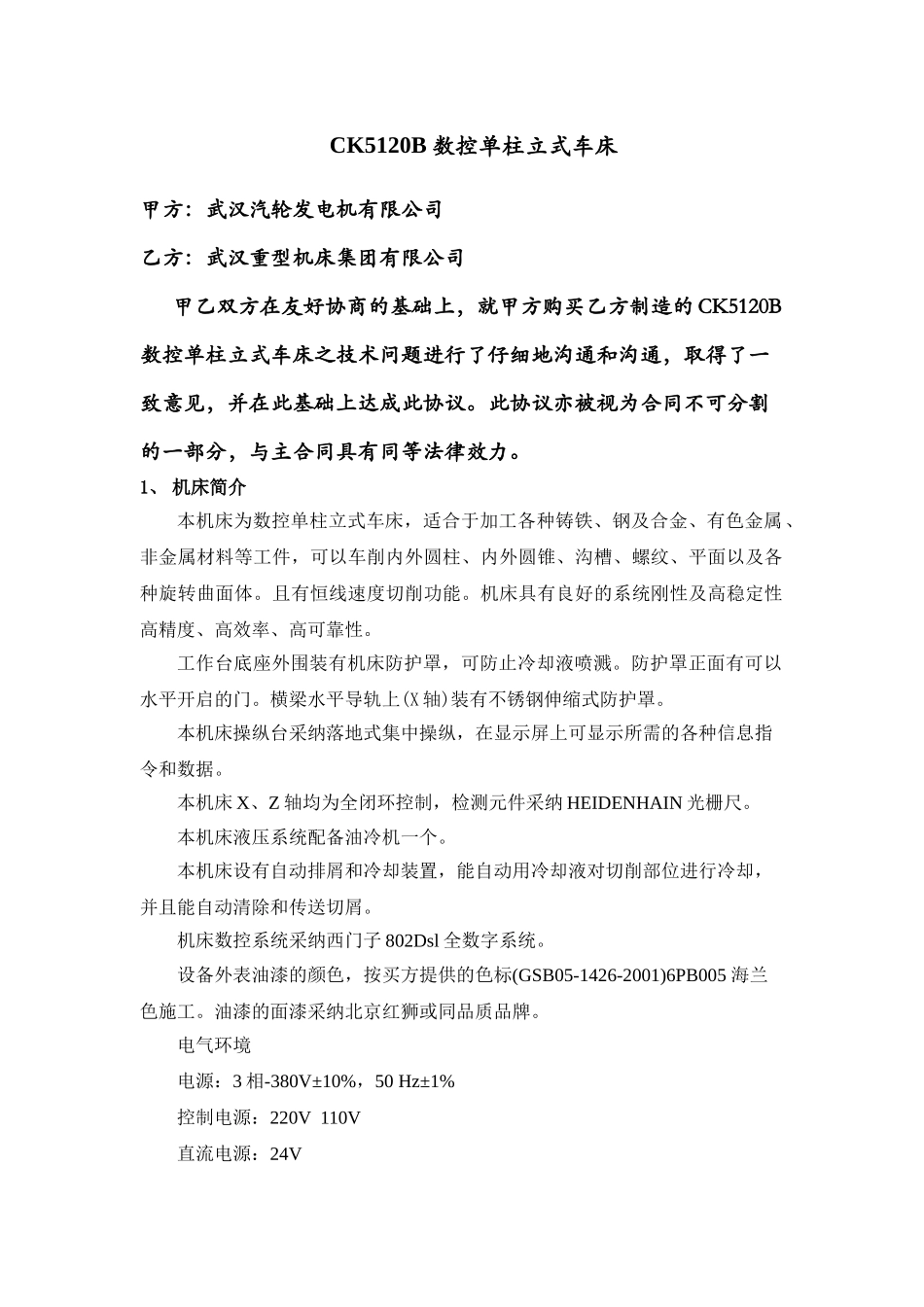

CK5120B数控单柱立式车床技术协议甲方：武汉汽轮发电机有限公司 乙方：武汉重型机床集团有限公司CK5120B 数控单柱立式车床甲方：武汉汽轮发电机有限公司乙方：武汉重型机床集团有限公司甲乙双方在友好协商的基础上，就甲方购买乙方制造的 CK5120B数控单柱立式车床之技术问题进行了仔细地沟通和沟通，取得了一致意见，并在此基础上达成此协议。此协议亦被视为合同不可分割的一部分，与主合同具有同等法律效力。1、 机床简介本机床为数控单柱立式车床，适合于加工各种铸铁、钢及合金、有色金属、非金属材料等工件，可以车削内外圆柱、内外圆锥、沟槽、螺纹、平面以及各种旋转曲面体。且有恒线速度切削功能。机床具有良好的系统刚性及高稳定性高精度、高效率、高可靠性。工作台底座外围装有机床防护罩，可防止冷却液喷溅。防护罩正面有可以水平开启的门。横梁水平导轨上(X 轴)装有不锈钢伸缩式防护罩。本机床操纵台采纳落地式集中操纵，在显示屏上可显示所需的各种信息指令和数据。本机床 X、Z 轴均为全闭环控制，检测元件采纳 HEIDENHAIN 光栅尺。本机床液压系统配备油冷机一个。本机床设有自动排屑和冷却装置，能自动用冷却液对切削部位进行冷却，并且能自动清除和传送切屑。机床数控系统采纳西门子 802Dsl 全数字系统。设备外表油漆的颜色，按买方提供的色标(GSB05-1426-2001)6PB005 海兰色施工。油漆的面漆采纳北京红狮或同品质品牌。电气环境电源：3 相-380V±10%，50 Hz±1%控制电源：220V 110V直流电源：24V自然环境温度： 5～40℃ 相对湿度： ≤85%海拔 ≤1000M车间环境：无粉尘，无有害气体、液体。2、 机床主要技术参数2.1最大车削直径 φ2000 mm2.2工作台直径 φ1600 mm2.3最大加工工件高度 1600 mm2.4工作台最大承重(n＜50r/min) 11.2 ton2.5工作台最大扭矩 25 KN.m2.6垂直刀架最大切削力(滑枕伸长<500mm) 40 KN2.7工作台转速范围 2.5～250 r/min2.8刀架和滑枕进给速度 0.1～2000 mm/min 0.01～50mm/r2.9刀架快速移动速度 6000 mm/min2.10刀架水平移动行程 1400 mm2.11刀架滑枕移动行程 1400 mm2.12横梁行程 1000 mm2.13横梁升降速度 300 mm/min2.14滑枕截面 210×250 mm22.15刀杆截面 40×40 mm22.16刀架滑枕中心最大越程 150 mm2.17主电机功率 55 Kw2.18机床总重量 30 ton2.19机床轮廓尺寸 6900×7000×5600 mm33、 机床主要结构特点本机床采纳动梁单柱式结构，其基础件由...
