CSFB流程主要信令点说明

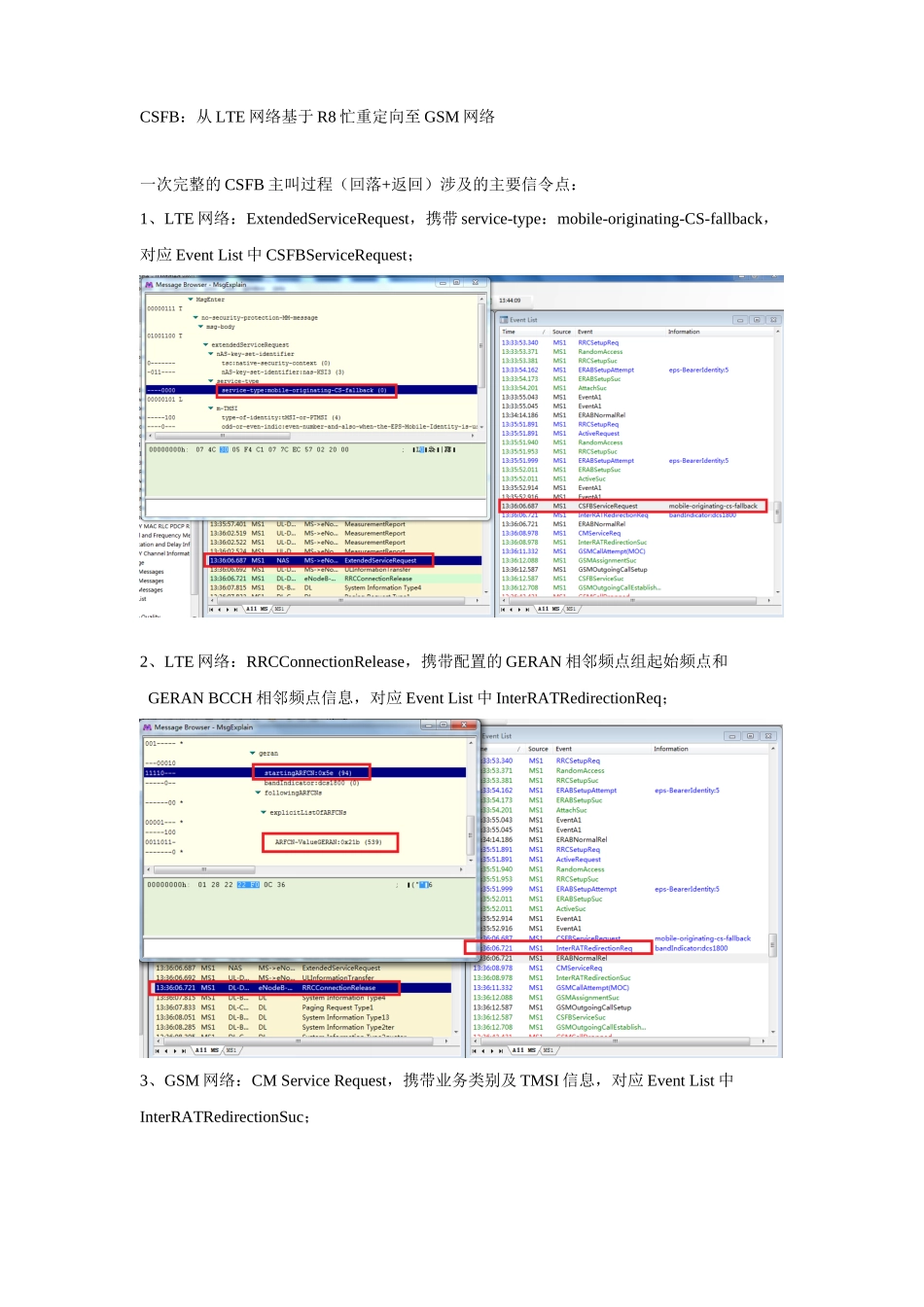

CSFB：从 LTE 网络基于 R8 忙重定向至 GSM 网络一次完整的 CSFB 主叫过程（回落+返回）涉及的主要信令点：1、LTE 网络：ExtendedServiceRequest，携带 service-type：mobile-originating-CS-fallback，对应 Event List 中 CSFBServiceRequest；2、LTE 网络：RRCConnectionRelease，携带配置的 GERAN 相邻频点组起始频点和GERAN BCCH 相邻频点信息，对应 Event List 中 InterRATRedirectionReq；3、GSM 网络：CM Service Request，携带业务类别及 TMSI 信息，对应 Event List 中InterRATRedirectionSuc；4、GSM 网络：Alerting，表示核心网给主叫回振铃音，被叫已接通，对应 Event List 中CSFBServiceSuc；（另通过 Setup 消息可以查看被叫号码）5、GSM 网络：Channel Release，对应 Event List 中目前版本显示有误（GSMCallDropped）；（另用户主动挂机对应 Disconnect 消息，方向为 UL，Channel Release 消息为网络侧下发，DL）6、LTE 网络：TrackingAreaUpdateAccept，携带 TAU 类别（combined-TA）、TAL 对应的GSM 侧 LAC 信息，对应 Event List 中 TAUpdateSuc。被叫区别于主叫在于：1、LTE 网络中 ExtendedServiceRequest 前还有 Paging 消息（与主叫类似的是ExtendedServiceRequest 中也携带 CS Fallback 指示字段，主叫为 MO，被叫为 MT）；2、GSM 网络中 Paging Response 消息取代 CM Service Request 消息。如下为一次完整的 CSFB 被叫流程主要信令截图：1、LTE 网络：Paging，无对应 Event；2、LTE 网络：ExtendedServiceRequest，携带 service-type：mobile-terminating-CS-fallback，对应 Event List 中 CSFBServiceRequest；3、LTE 网络：RRCConnectionRelease，对应 Event List 中 InterRATRedirectionReq；4、GSM 网络：Paging Response，对应 Event List 中 GSMCallAttempt（MTC）；5、GSM 网络：Alerting，对应 Event List 中 CSFBServiceSuc；6、GSM 网络：Channel Release，无对应 Event；7、LTE 网络：TrackingAreaUpdateAccept，对应 Event List 中 TAUpdateSuc。相关时延统计信令点：主叫回落：ExtendedServiceRequest（LTE）--> Alerting（GSM）；主叫返回：Channel Release（GSM）--> TrackingAreaUpdateAccept（LTE）；被叫回落：Paging（LTE）--> Alerting（GSM）；被叫返回：Channel Release（G...
