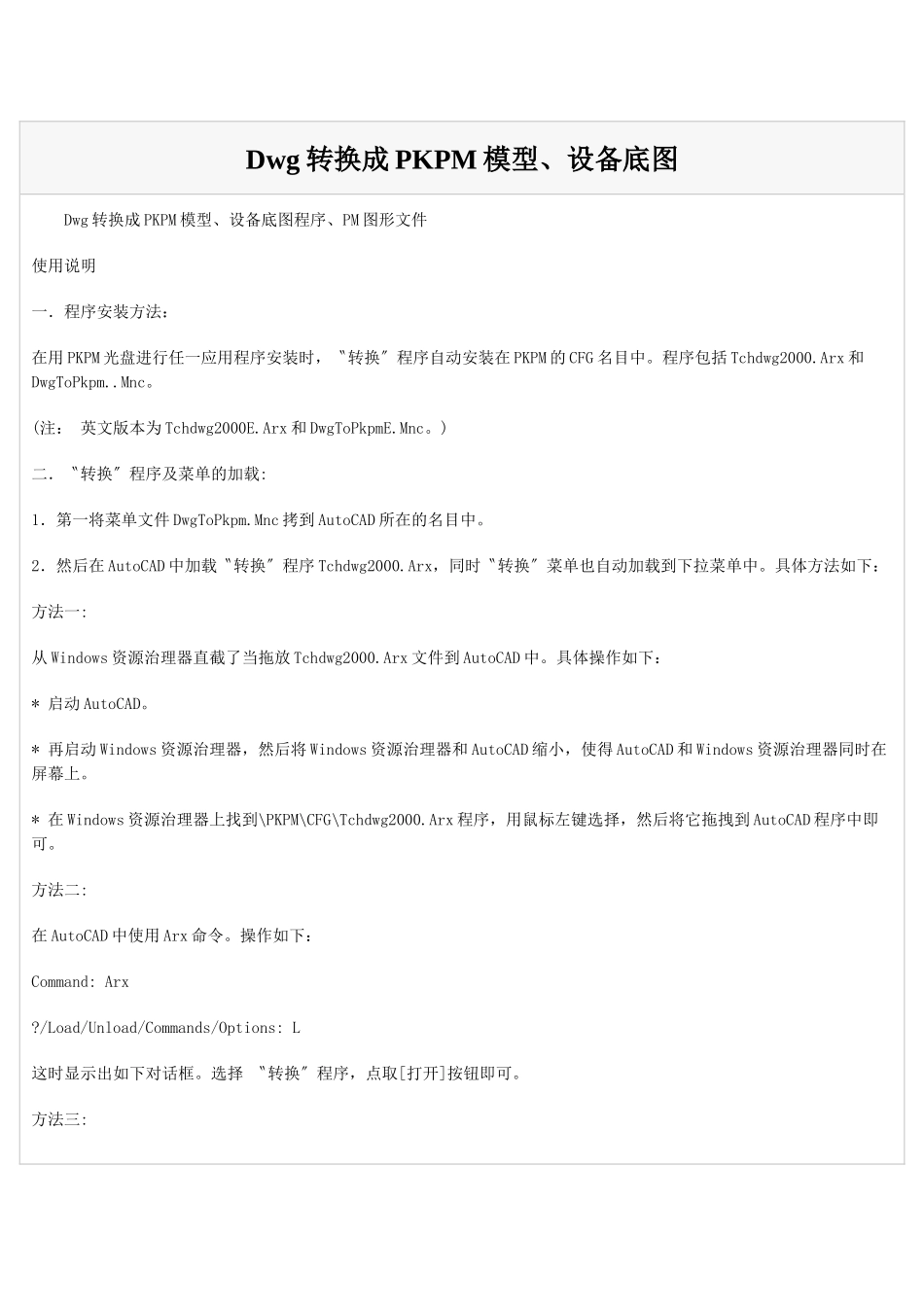

Dwg转换成PKPM模型、设备底图

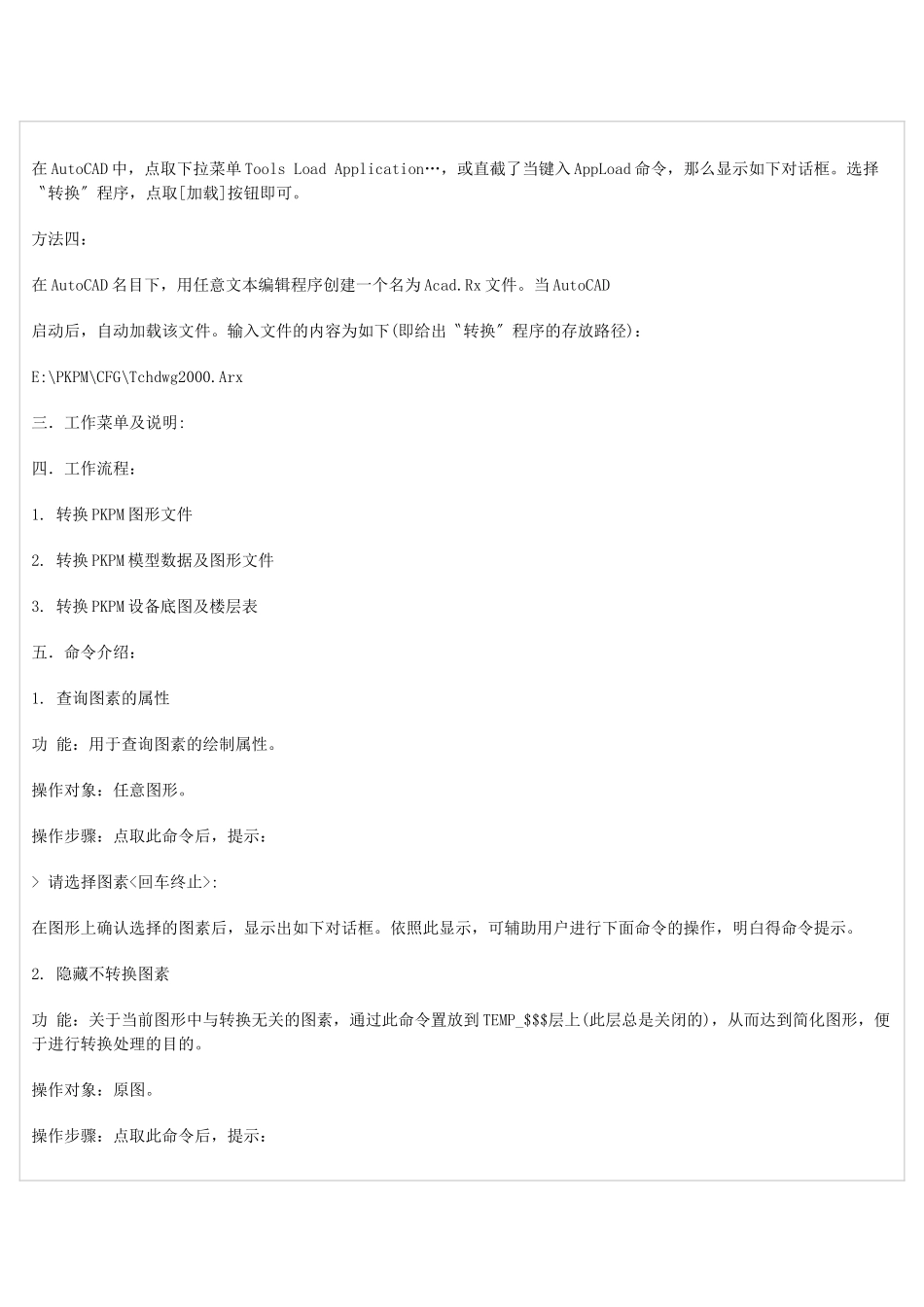

Dwg 转换成 PKPM 模型、设备底图 Dwg 转换成 PKPM 模型、设备底图程序、PM 图形文件 使用说明 一．程序安装方法： 在用 PKPM 光盘进行任一应用程序安装时，〝转换〞程序自动安装在 PKPM 的 CFG 名目中。程序包括 Tchdwg2000.Arx 和DwgToPkpm..Mnc。 (注： 英文版本为 Tchdwg2000E.Arx 和 DwgToPkpmE.Mnc。) 二．〝转换〞程序及菜单的加载: 1．第一将菜单文件 DwgToPkpm.Mnc 拷到 AutoCAD 所在的名目中。 2．然后在 AutoCAD 中加载〝转换〞程序 Tchdwg2000.Arx，同时〝转换〞菜单也自动加载到下拉菜单中。具体方法如下： 方法一: 从 Windows 资源治理器直截了当拖放 Tchdwg2000.Arx 文件到 AutoCAD 中。具体操作如下： * 启动 AutoCAD。 * 再启动 Windows 资源治理器，然后将 Windows 资源治理器和 AutoCAD 缩小，使得 AutoCAD 和 Windows 资源治理器同时在屏幕上。 * 在 Windows 资源治理器上找到\PKPM\CFG\Tchdwg2000.Arx 程序，用鼠标左键选择，然后将它拖拽到 AutoCAD 程序中即可。 方法二: 在 AutoCAD 中使用 Arx 命令。操作如下： Command: Arx ?/Load/Unload/Commands/Options: L 这时显示出如下对话框。选择 〝转换〞程序，点取[打开]按钮即可。 方法三: 在 AutoCAD 中，点取下拉菜单 Tools Load Application…，或直截了当键入 AppLoad 命令，那么显示如下对话框。选择〝转换〞程序，点取[加载]按钮即可。 方法四： 在 AutoCAD 名目下，用任意文本编辑程序创建一个名为 Acad.Rx 文件。当 AutoCAD 启动后，自动加载该文件。输入文件的内容为如下(即给出〝转换〞程序的存放路径)： E:\PKPM\CFG\Tchdwg2000.Arx 三．工作菜单及说明: 四．工作流程： 1. 转换 PKPM 图形文件 2. 转换 PKPM 模型数据及图形文件 3. 转换 PKPM 设备底图及楼层表 五．命令介绍： 1. 查询图素的属性 功 能：用于查询图素的绘制属性。 操作对象：任意图形。 操作步骤：点取此命令后，提示： > 请选择图素<回车终止>: 在图形上确认选择的图素后，显示出如下对话框。依照此显示，可辅助用户进行下面命令的操作，明白得命令提示。 2. 隐藏不转换图素 功 能：关于当前图形中与转换无关的图素，通过此命令置放到 TEMP_$$$层上(此层总是关闭的)，从而达到简化图形，便于进行转换处理的目的。 操作对象：原图。 操作步骤：点取此命令后，提示...
