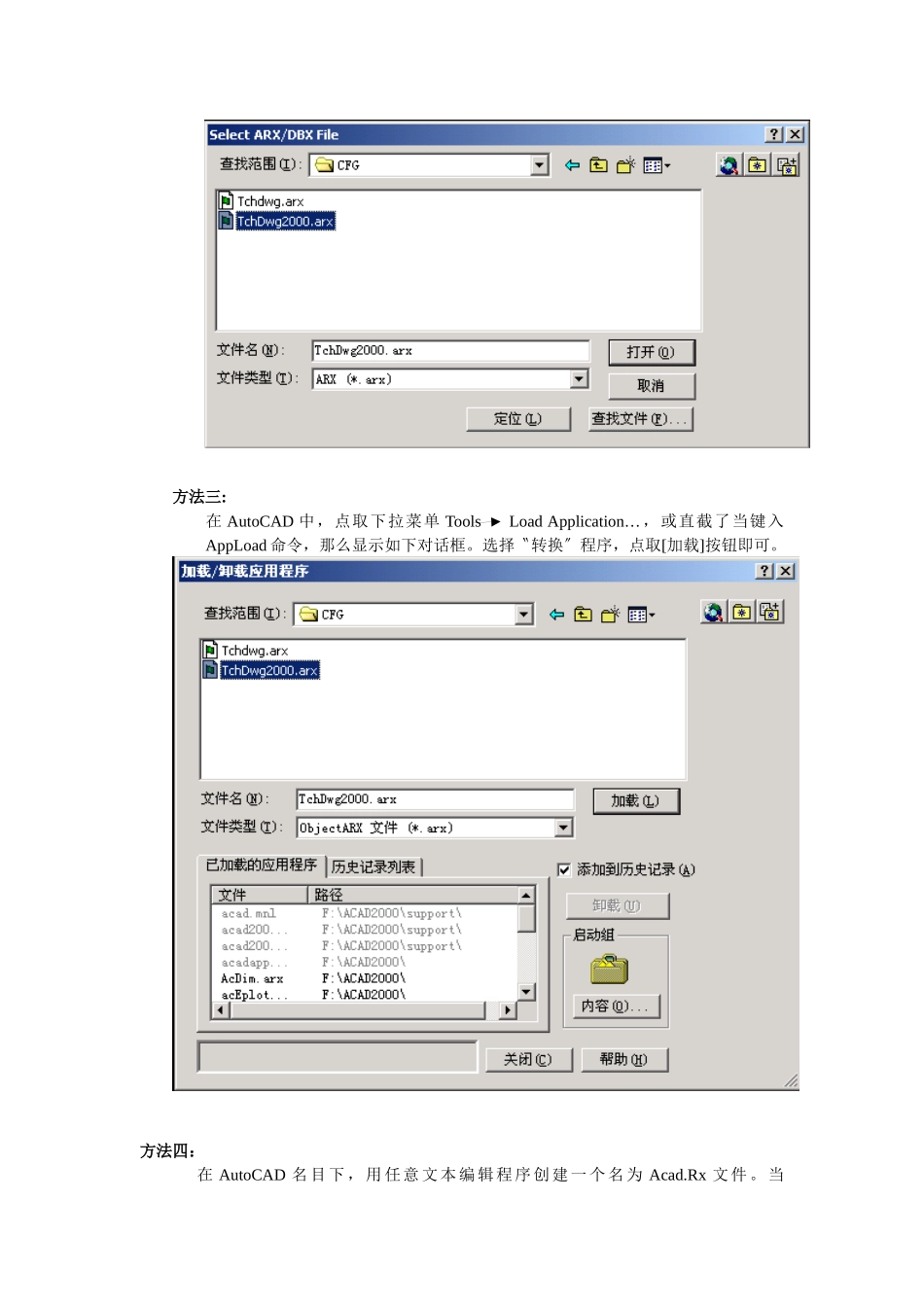

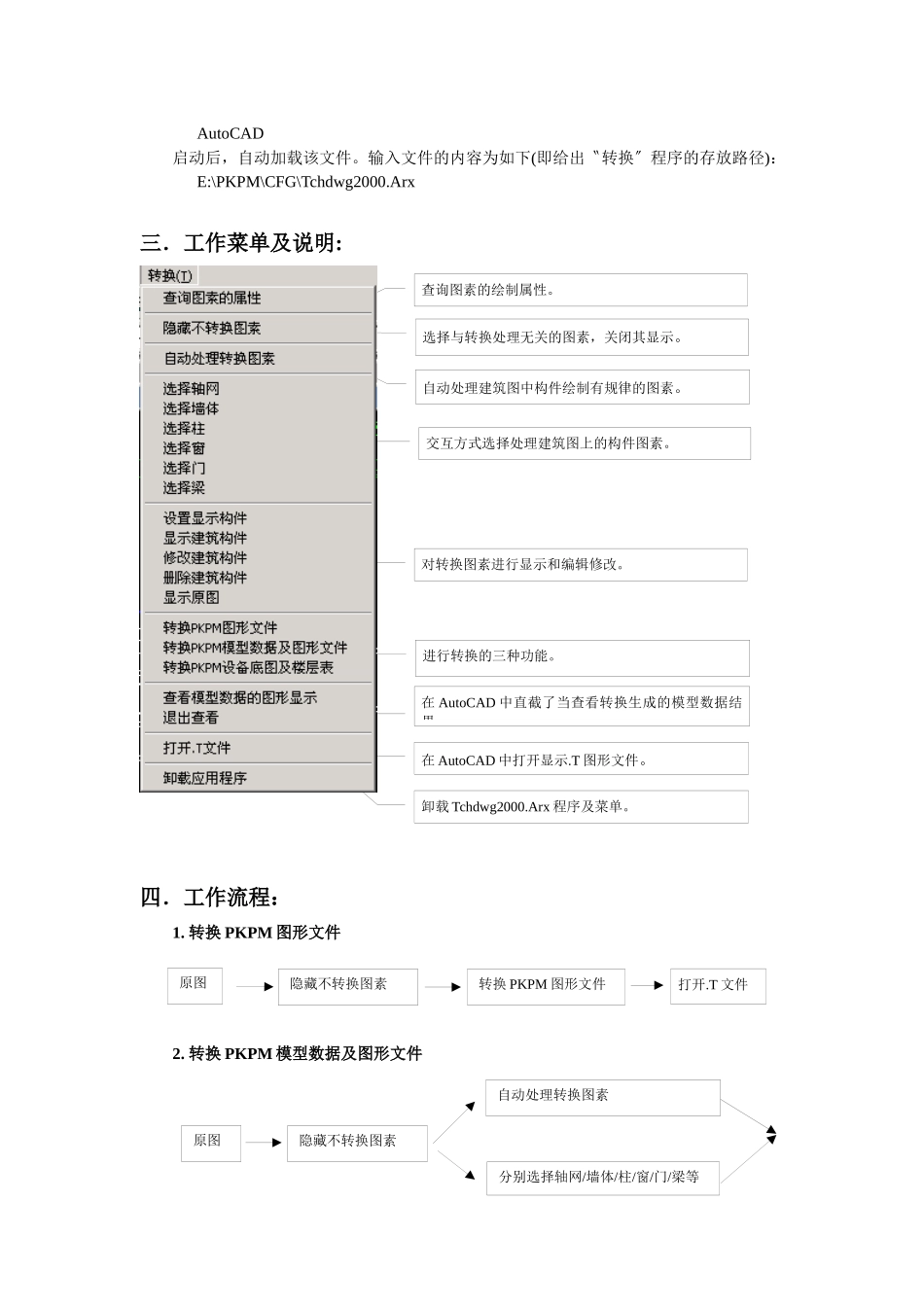

Dwg 转换成 PKPM 模型、设备底图程序、PM 图形文件使用说明一．程序安装方法：在用 PKPM 光盘进行任一应用程序安装时，〝转换〞程序自动安装在 PKPM 的 CFG名目中。程序包括 Tchdwg2000.Arx 和 DwgToPkpm..Mnc。(注： 英文版本为 Tchdwg2000E.Arx 和 DwgToPkpmE.Mnc。)二．〝转换〞程序及菜单的加载:1．第一将菜单文件 DwgToPkpm.Mnc 拷到 AutoCAD 所在的名目中。2．然后在 AutoCAD 中加载〝转换〞程序 Tchdwg2000.Arx，同时〝转换〞菜单也自动加载到下拉菜单中。具体方法如下：方法一:从 Windows 资源治理器直截了当拖放 Tchdwg2000.Arx 文件到 AutoCAD 中。具体操作如下：* 启动 AutoCAD。* 再启动 Windows 资源治理器，然后将 Windows 资源治理器和 AutoCAD 缩小，使得 AutoCAD 和 Windows 资源治理器同时在屏幕上。* 在 Windows 资源治理器上找到\PKPM\CFG\Tchdwg2000.Arx 程序，用鼠标左键选择，然后将它拖拽到 AutoCAD 程序中即可。方法二:在 AutoCAD 中使用 Arx 命令。操作如下： Command: Arx?/Load/Unload/Commands/Options: L这时显示出如下对话框。选择 〝转换〞程序，点取[打开]按钮即可。方法三:在 AutoCAD 中，点取下拉菜单 Tools Load Application…，或直截了当键入AppLoad 命令，那么显示如下对话框。选择〝转换〞程序，点取[加载]按钮即可。方法四：在 AutoCAD 名目下，用任意文本编辑程序创建一个名为 Acad.Rx 文件。当AutoCAD启动后，自动加载该文件。输入文件的内容为如下(即给出〝转换〞程序的存放路径)：E:\PKPM\CFG\Tchdwg2000.Arx三．工作菜单及说明:四．工作流程：1. 转换 PKPM 图形文件2. 转换 PKPM 模型数据及图形文件查询图素的绘制属性。选择与转换处理无关的图素，关闭其显示。自动处理建筑图中构件绘制有规律的图素。交互方式选择处理建筑图上的构件图素。对转换图素进行显示和编辑修改。在 AutoCAD 中直截了当查看转换生成的模型数据结果。进行转换的三种功能。在 AutoCAD 中打开显示.T 图形文件。卸载 Tchdwg2000.Arx 程序及菜单。原图隐藏不转换图素转换 PKPM 图形文件打开.T 文件原图隐藏不转换图素自动处理转换图素分别选择轴网/墙体/柱/窗/门/梁等3. 转换 PKPM 设备底图及楼层表五．命令介绍：1. 查询图素的属性功 能：用于查询图素的绘制属性。操作对象：任意图形。操作步骤：点取此命令后，提示：> 请选择图素<...
