D地块一期33#、34#、40#结构审图回复-1

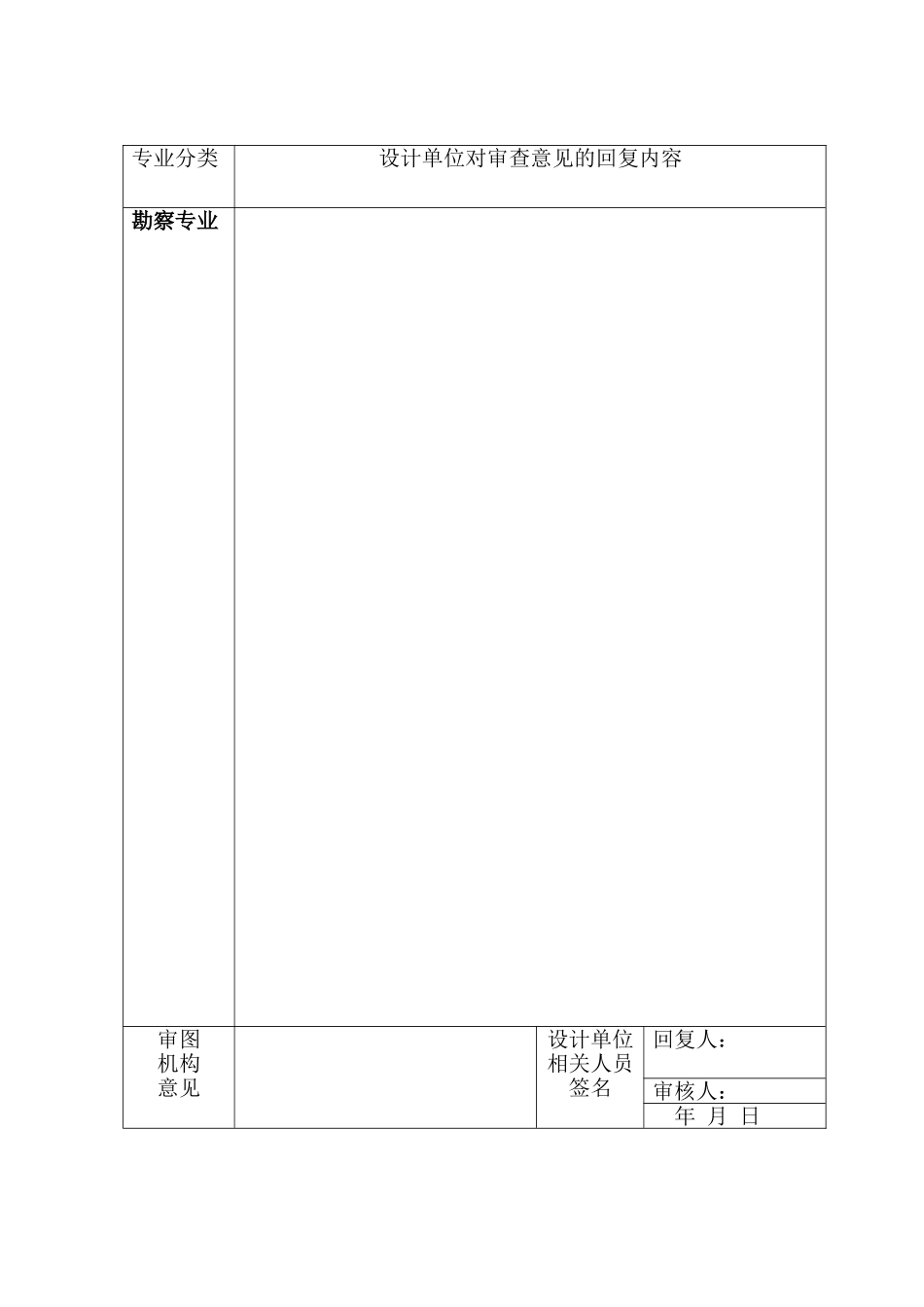

“XXXX(33#、34#、40#）”工程设计\勘察单位对施工图设计文件审查意见的回复（审图报告编号： ）（设计项目编号： 20251---- ）设计单位： （签章） 资质等级：甲级资质 资质印章（出图章）： （签章）设计单位负责人： XXX （签字） 日期：2014 年 07 月 14 日专业分类设计单位对审查意见的回复内容勘察专业审图机构意见设计单位相关人员签名回复人：审核人： 年 月 日专业分类设计单位对审查意见的回复内容结构专业1.结构设计总说明中未明确所采纳的结构形式；回复：在结构设计总说明中，已增加说明。2.应对检修荷载及栏杆荷载作说明；回复：在结构设计总说明中，已增加说明。3.地基基础设计等级为乙级，应按地基变形设计，或对相关情况作说明；回复：本单体根据地勘报告揭示，地质条件相对简单，土层分布均匀，持力层均为硬质土层，上部结构七层，荷载分布也较均匀，所以该建筑基础设计等级定为丙级。对个别单体基础落在不同的持力层时，已进行了地基变形验算，满足法律规范要求。4.基础为一柱一桩时，应在桩顶两个主轴方向上设置联系梁；回复：在桩顶标高处设有地梁。5.-0.050 结构平面图，板配筋 C8@150 未满足受弯构件最小配筋率要求；回复：改为 C10@150。6.-3.200 梁平法施工图，3 轴上 E 轴端，箍筋 C8@200(4)未满足计算需要（2.3cm2/100mm）；其余部位箍筋配筋量请自查；回复：27#楼，计算需要 2.3cm2/100mm，图纸配筋改为C10@100(4)，其余为 1.4cm2/100mm，满足要求。7.KZ-1、4、6 各肢端纵向受力钢筋的配筋百分率小于 0.2%，不符合 JGJ149-2025 中 6.2.5 条的规定；回复：已核对并修改图纸。8.B50010-2025 9.1.8 条配置防裂构造钢筋；回复：屋面板为双层双向配筋，有负筋。单体 341.基础底板厚度为 600 时，C12@150、C14@180 未满足 0.15%的最小配筋率要求（HRB400）；回复：图纸修改，钢筋改为 C12@1252.JC-1、JC-4 修正后地基承载力高达 508kPa，考虑地下室底板标高-3.2则基础底板标高须达 10.2m？请核实，其余基础请一并自行校核。回复：较深部分基础埋置深度 10.3m，修正后的地基承载力特征值为 508kPa，较浅部分埋置深度 4.2m，修正后的地基承载力特征值为 316 kPa。经核对满足要求。3.埋深-5.5 的电梯井，修正后承载力未能满足筏板荷载的要求，请复核。 回复：修正后的地基承载力特征值为：修改筏板的尺寸改为 4mX4m满足要求。单体 40：1.基础底板厚度为 600 时，C12@...
