GB凹凸面平焊环板式松套钢制管法兰

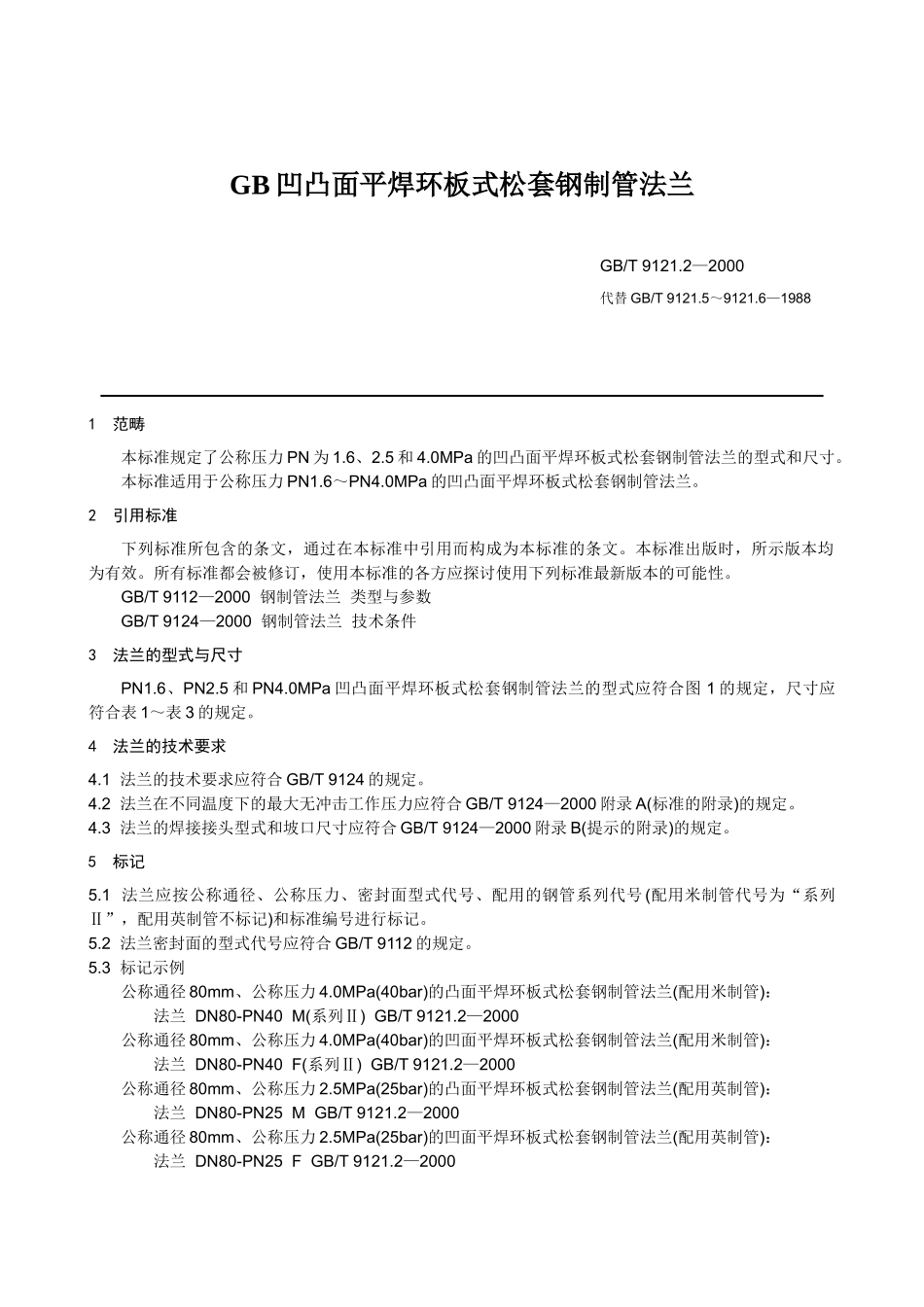

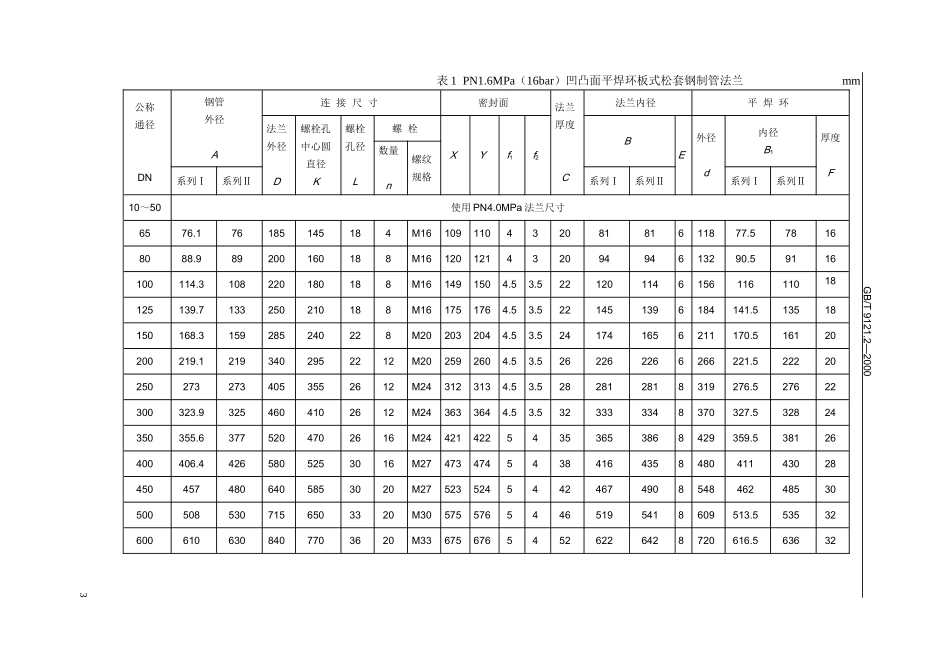

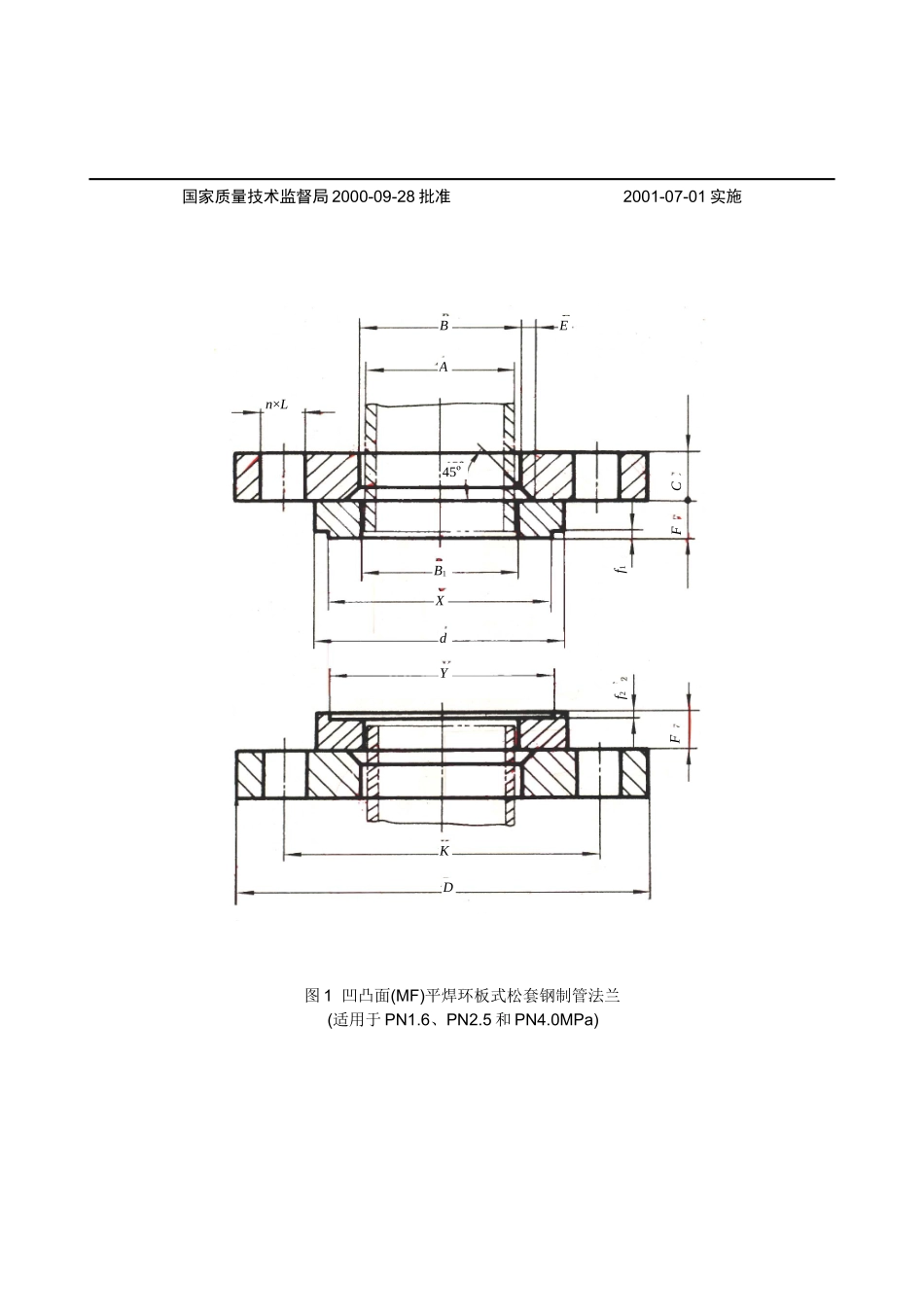

GB 凹凸面平焊环板式松套钢制管法兰1 范畴本标准规定了公称压力 PN 为 1.6、2.5 和 4.0MPa 的凹凸面平焊环板式松套钢制管法兰的型式和尺寸。本标准适用于公称压力 PN1.6～PN4.0MPa 的凹凸面平焊环板式松套钢制管法兰。2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 9112—2000 钢制管法兰 类型与参数GB/T 9124—2000 钢制管法兰 技术条件3 法兰的型式与尺寸PN1.6、PN2.5 和 PN4.0MPa 凹凸面平焊环板式松套钢制管法兰的型式应符合图 1 的规定，尺寸应符合表 1～表 3 的规定。4 法兰的技术要求 4.1 法兰的技术要求应符合 GB/T 9124 的规定。4.2 法兰在不同温度下的最大无冲击工作压力应符合 GB/T 9124—2000 附录 A(标准的附录)的规定。4.3 法兰的焊接接头型式和坡口尺寸应符合 GB/T 9124—2000 附录 B(提示的附录)的规定。5 标记5.1 法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号 (配用米制管代号为“系列Ⅱ”，配用英制管不标记)和标准编号进行标记。5.2 法兰密封面的型式代号应符合 GB/T 9112 的规定。5.3 标记示例公称通径 80mm、公称压力 4.0MPa(40bar)的凸面平焊环板式松套钢制管法兰(配用米制管)：法兰 DN80-PN40 M(系列Ⅱ) GB/T 9121.2—2000公称通径 80mm、公称压力 4.0MPa(40bar)的凹面平焊环板式松套钢制管法兰(配用米制管)：法兰 DN80-PN40 F(系列Ⅱ) GB/T 9121.2—2000公称通径 80mm、公称压力 2.5MPa(25bar)的凸面平焊环板式松套钢制管法兰(配用英制管)：法兰 DN80-PN25 M GB/T 9121.2—2000公称通径 80mm、公称压力 2.5MPa(25bar)的凹面平焊环板式松套钢制管法兰(配用英制管)：法兰 DN80-PN25 F GB/T 9121.2—2000GB/T 9121.2—2000代替 GB/T 9121.5～9121.6—1988国家质量技术监督局 2000-09-28 批准 2001-07-01 实施图 1 凹凸面(MF)平焊环板式松套钢制管法兰(适用于 PN1.6、PN2.5 和 PN4.0MPa)n×LABECFf1B1XdYf2FKD45º表 1 PN1.6MPa（16bar）凹凸面平焊环板式松套钢制管法兰 mm公称通径DN钢管外径A连 接 尺 寸密封面法兰厚度C法兰内径平 焊 环法兰外径D螺栓孔中心圆直径K螺栓孔径L螺 栓XYf1f2BE外径d内径B1厚度F数量n螺纹规格系列Ⅰ系列Ⅱ系列Ⅰ系列Ⅱ系列Ⅰ系...
