GB电工软铜绞线第1部分一般规定

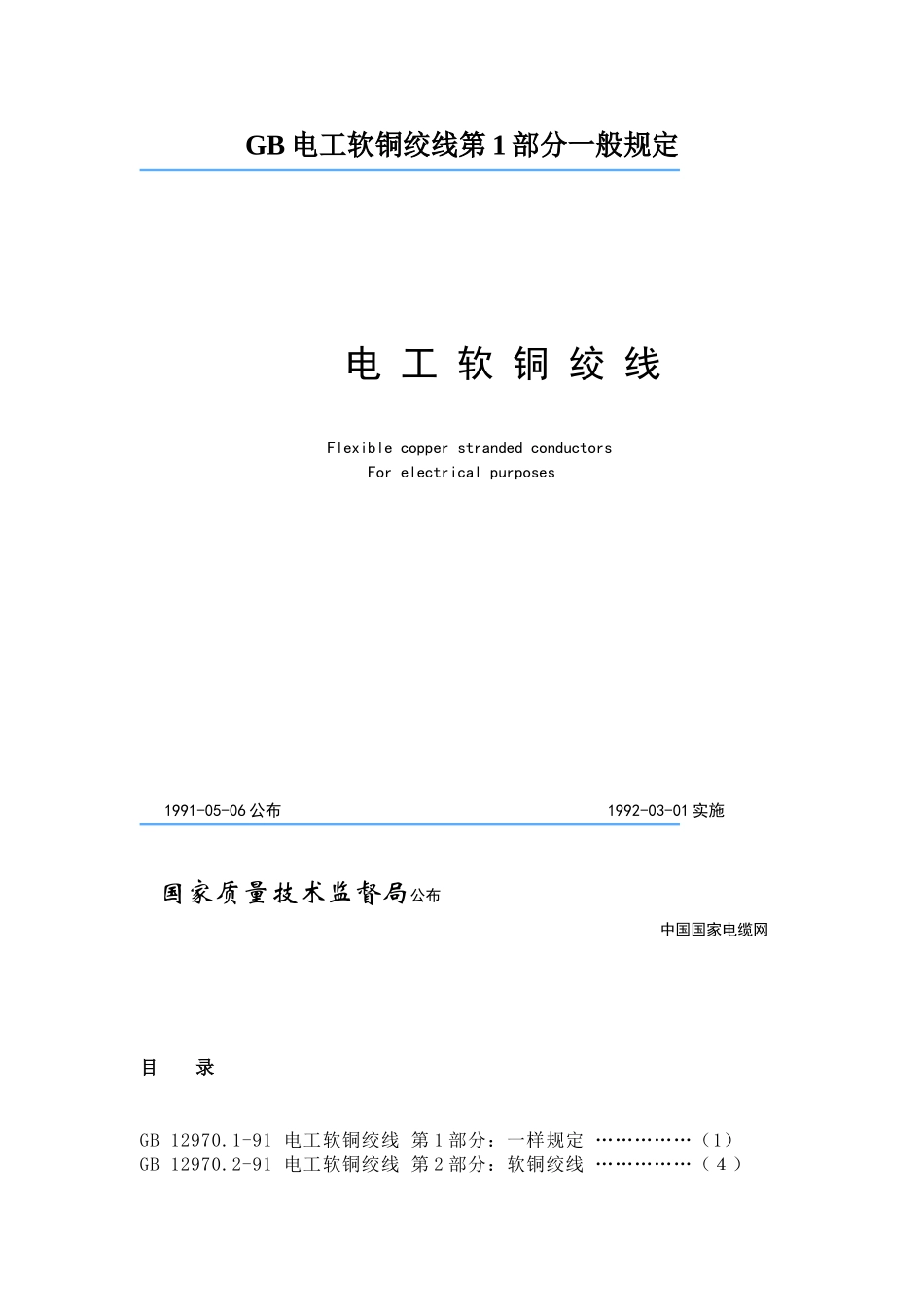

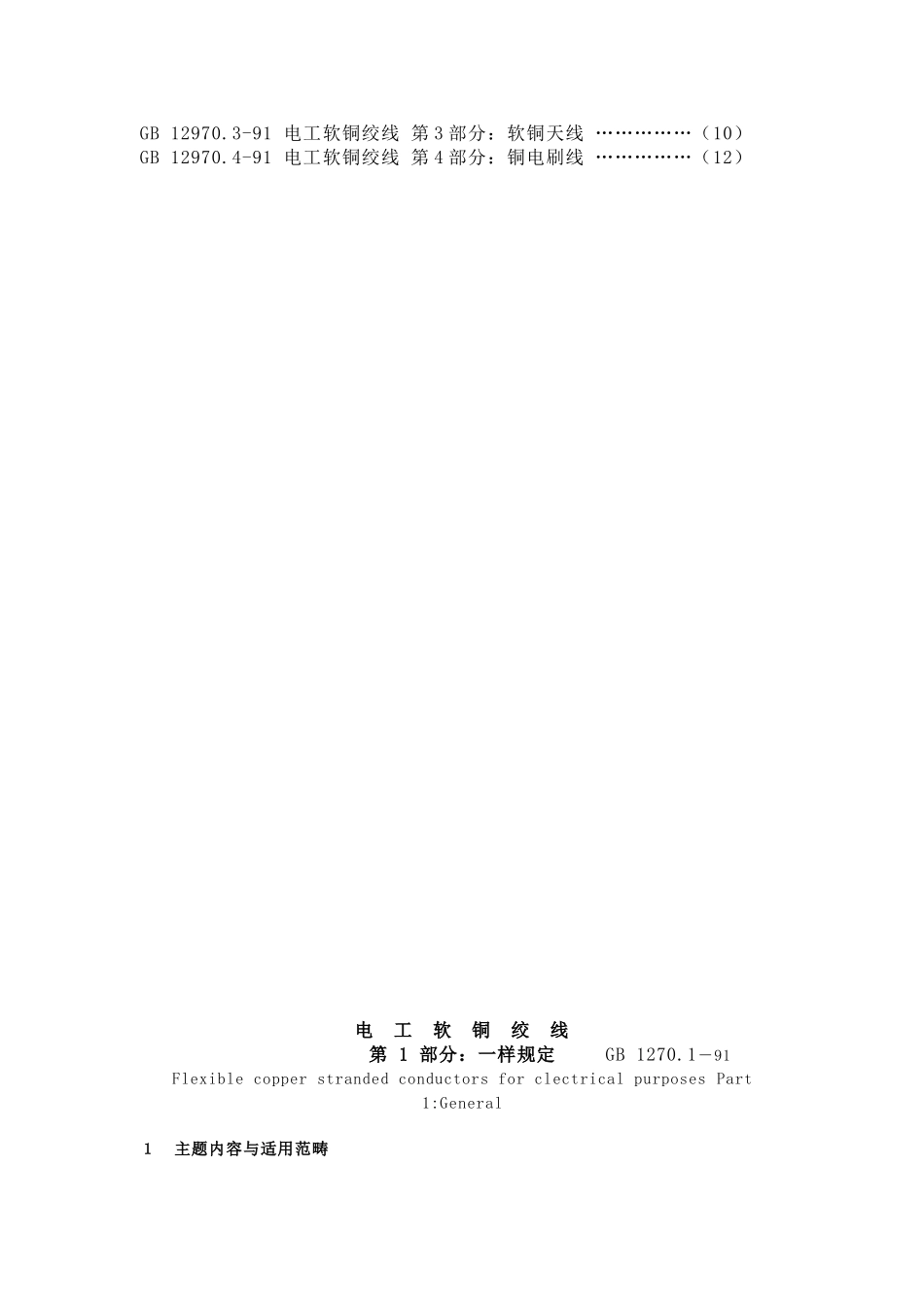

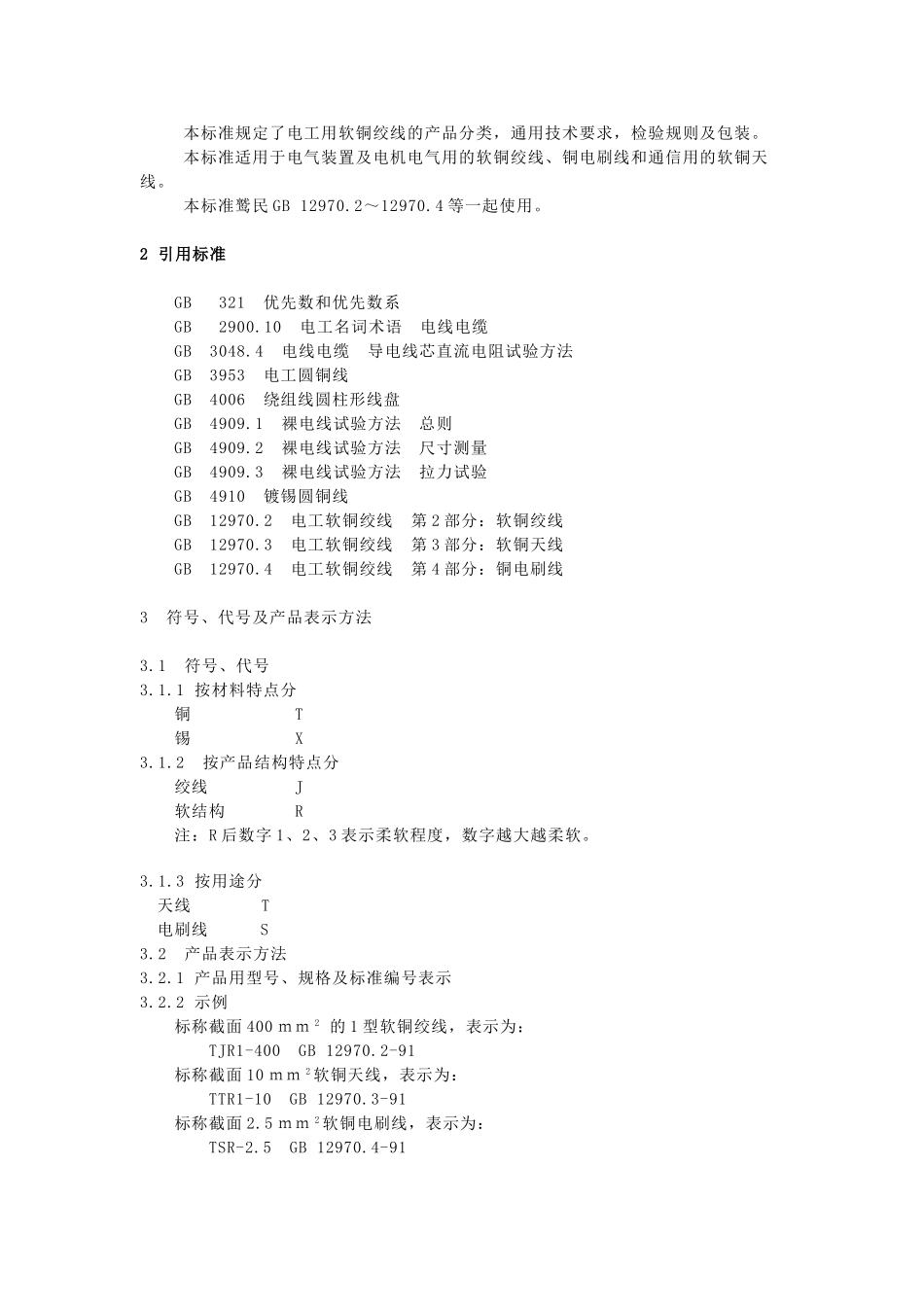

GB 电工软铜绞线第 1 部分一般规定 电 工 软 铜 绞 线 Flexible copper stranded conductors For electrical purposes 1991-05-06 公布 1992-03-01 实施 国家质量技术监督局公布 中国国家电缆网 目 录GB 12970.1-91 电工软铜绞线 第 1 部分：一样规定 ……………（1）GB 12970.2-91 电工软铜绞线 第 2 部分：软铜绞线 ……………（４）GB 12970.3-91 电工软铜绞线 第 3 部分：软铜天线 ……………（10）GB 12970.4-91 电工软铜绞线 第 4 部分：铜电刷线 ……………（12）电 工 软 铜 绞 线 第 1 部分：一样规定 GB 1270.1－91Flexible copper stranded conductors for clectrical purposes Part 1:General１ 主题内容与适用范畴 本标准规定了电工用软铜绞线的产品分类，通用技术要求，检验规则及包装。 本标准适用于电气装置及电机电气用的软铜绞线、铜电刷线和通信用的软铜天线。 本标准鹫民 GB 12970.2～12970.4 等一起使用。2 引用标准 GB 321 优先数和优先数系 GB 2900.10 电工名词术语 电线电缆 GB 3048.4 电线电缆 导电线芯直流电阻试验方法 GB 3953 电工圆铜线 GB 4006 绕组线圆柱形线盘 GB 4909.1 裸电线试验方法 总则 GB 4909.2 裸电线试验方法 尺寸测量 GB 4909.3 裸电线试验方法 拉力试验 GB 4910 镀锡圆铜线 GB 12970.2 电工软铜绞线 第 2 部分：软铜绞线 GB 12970.3 电工软铜绞线 第 3 部分：软铜天线 GB 12970.4 电工软铜绞线 第 4 部分：铜电刷线3 符号、代号及产品表示方法3.1 符号、代号3.1.1 按材料特点分 铜 T 锡 X3.1.2 按产品结构特点分 绞线 J 软结构 R 注：R 后数字 1、2、3 表示柔软程度，数字越大越柔软。 3.1.3 按用途分 天线 T 电刷线 S3.2 产品表示方法3.2.1 产品用型号、规格及标准编号表示3.2.2 示例 标称截面 400 ｍｍ 2 的 1 型软铜绞线，表示为： TJR1-400 GB 12970.2-91 标称截面 10 ｍｍ 2 软铜天线，表示为： TTR1-10 GB 12970.3-91 标称截面 2.5 ｍｍ 2 软铜电刷线，表示为： TSR-2.5 GB 12970.4-914 技术要求4.1 材料4.1.1 软铜绞线、软铜天线及铜电刷线应采纳符合 GB 3953 规定的 TR 型软圆铜线，单线直径 0.10mm 及以下者，也可采纳符合 GB 3953 规定的 TY 型硬圆珠笔铜墙铁壁线4.1.2 镀锡软铜绞线应...
