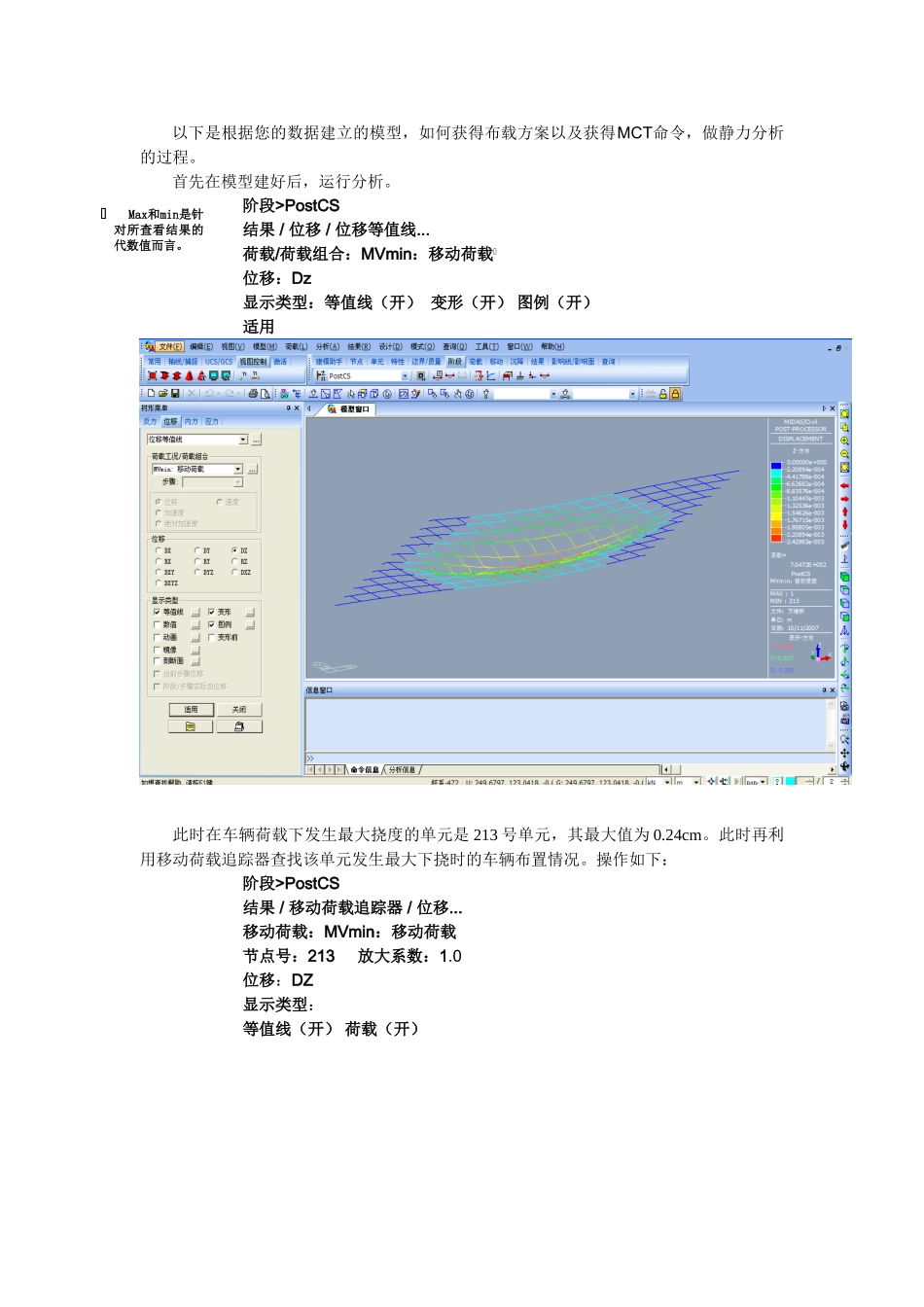

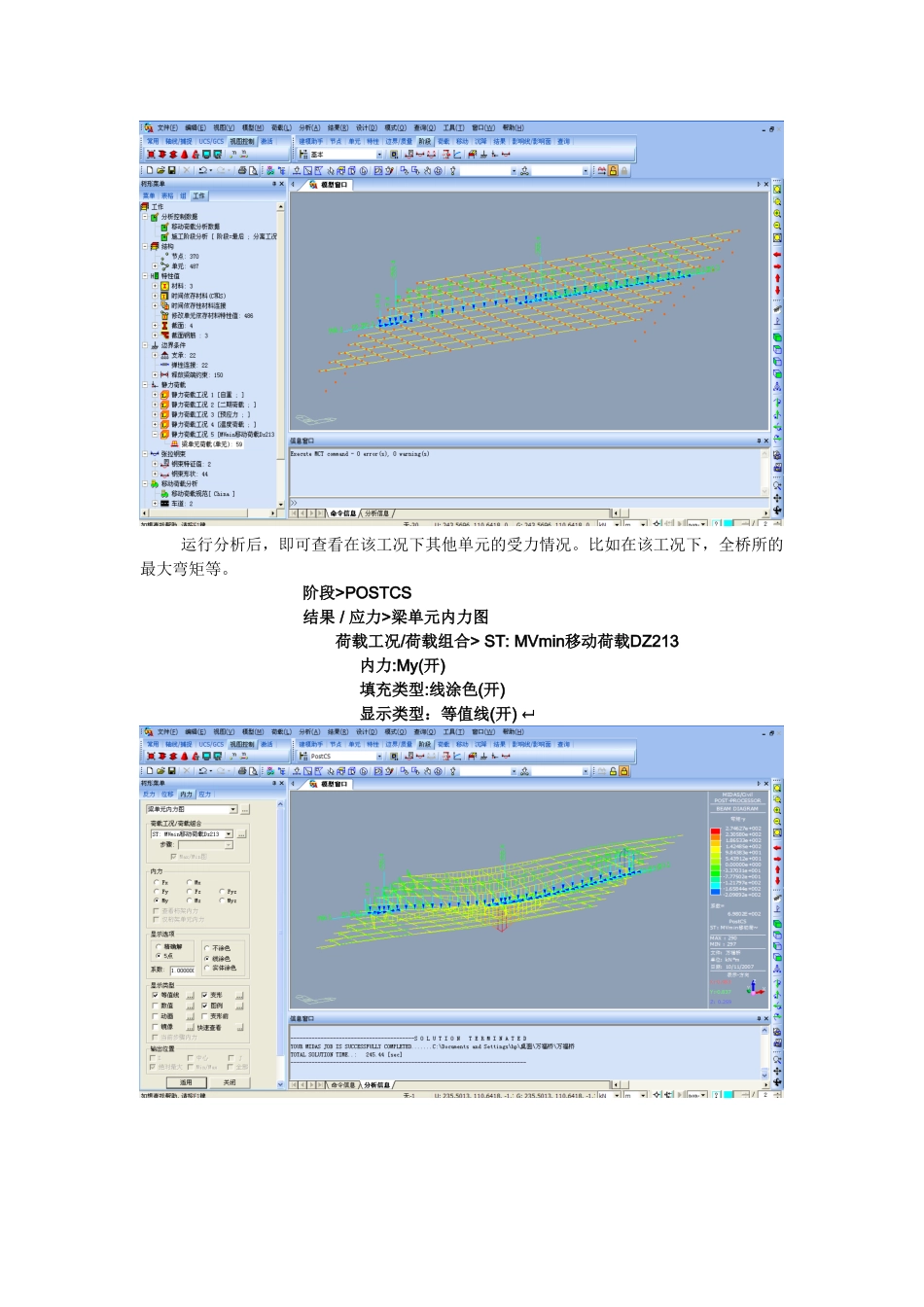

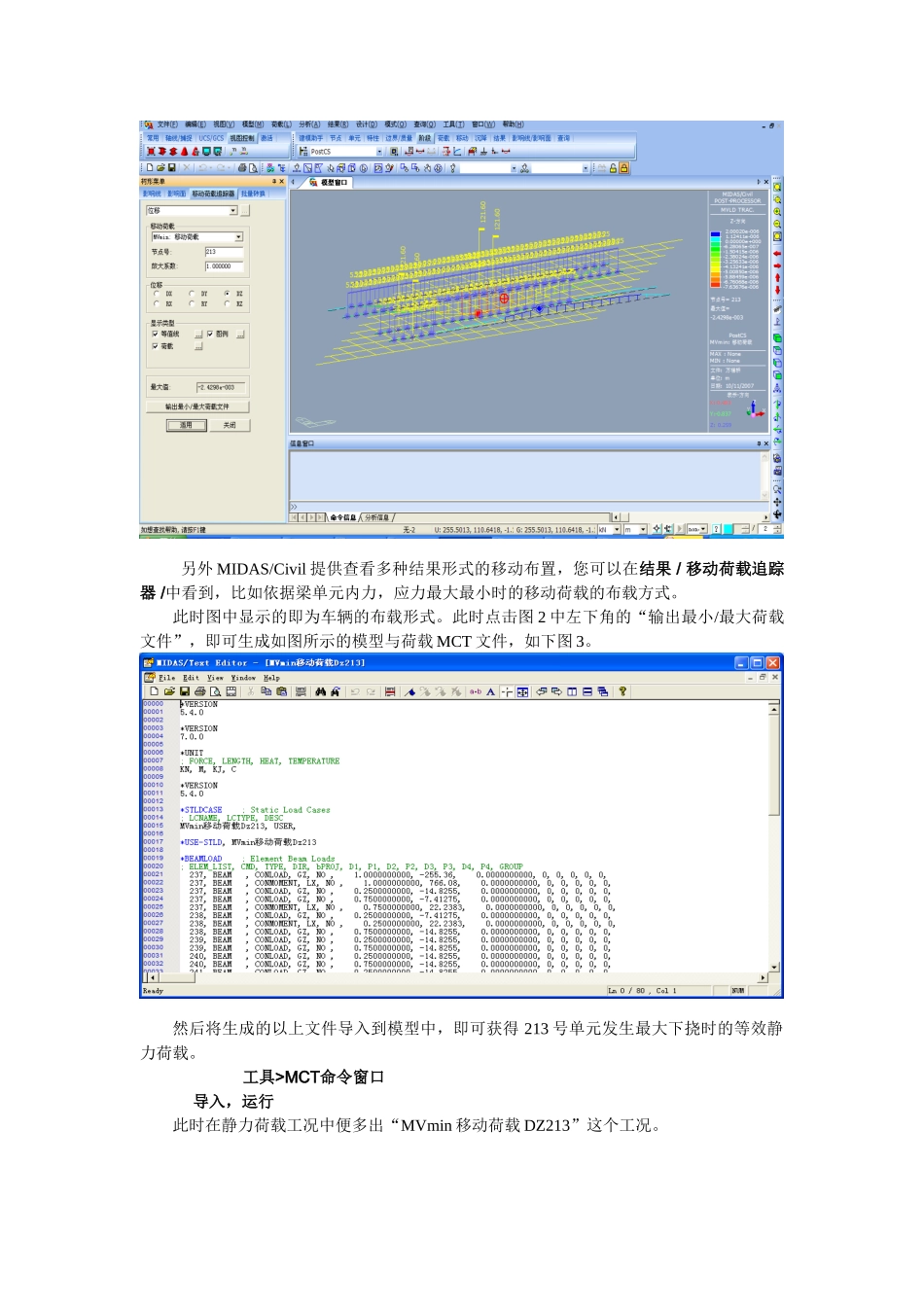

以下是根据您的数据建立的模型，如何获得布载方案以及获得MCT命令，做静力分析的过程。首先在模型建好后，运行分析。阶段>PostCS结果 / 位移 / 位移等值线...荷载/荷载组合：MVmin：移动荷载位移：Dz显示类型：等值线（开） 变形（开） 图例（开）适用此时在车辆荷载下发生最大挠度的单元是 213 号单元，其最大值为 0.24cm。此时再利用移动荷载追踪器查找该单元发生最大下挠时的车辆布置情况。操作如下：阶段>PostCS结果 / 移动荷载追踪器 / 位移...移动荷载：MVmin：移动荷载节点号：213 放大系数：1.0位移：DZ显示类型：等值线（开） 荷载（开）Max和min是针对所查看结果的代数值而言。另外 MIDAS/Civil 提供查看多种结果形式的移动布置，您可以在结果 / 移动荷载追踪器 /中看到，比如依据梁单元内力，应力最大最小时的移动荷载的布载方式。此时图中显示的即为车辆的布载形式。此时点击图 2 中左下角的“输出最小/最大荷载文件”，即可生成如图所示的模型与荷载 MCT 文件，如下图 3。然后将生成的以上文件导入到模型中，即可获得 213 号单元发生最大下挠时的等效静力荷载。工具>MCT命令窗口 导入，运行此时在静力荷载工况中便多出“MVmin 移动荷载 DZ213”这个工况。运行分析后，即可查看在该工况下其他单元的受力情况。比如在该工况下，全桥所的最大弯矩等。阶段>POSTCS结果 / 应力>梁单元内力图荷载工况/荷载组合> ST: MVmin移动荷载DZ213 内力:My(开)填充类型:线涂色(开)显示类型：等值线(开)
