MNS型低压抽出式开关柜招标文件

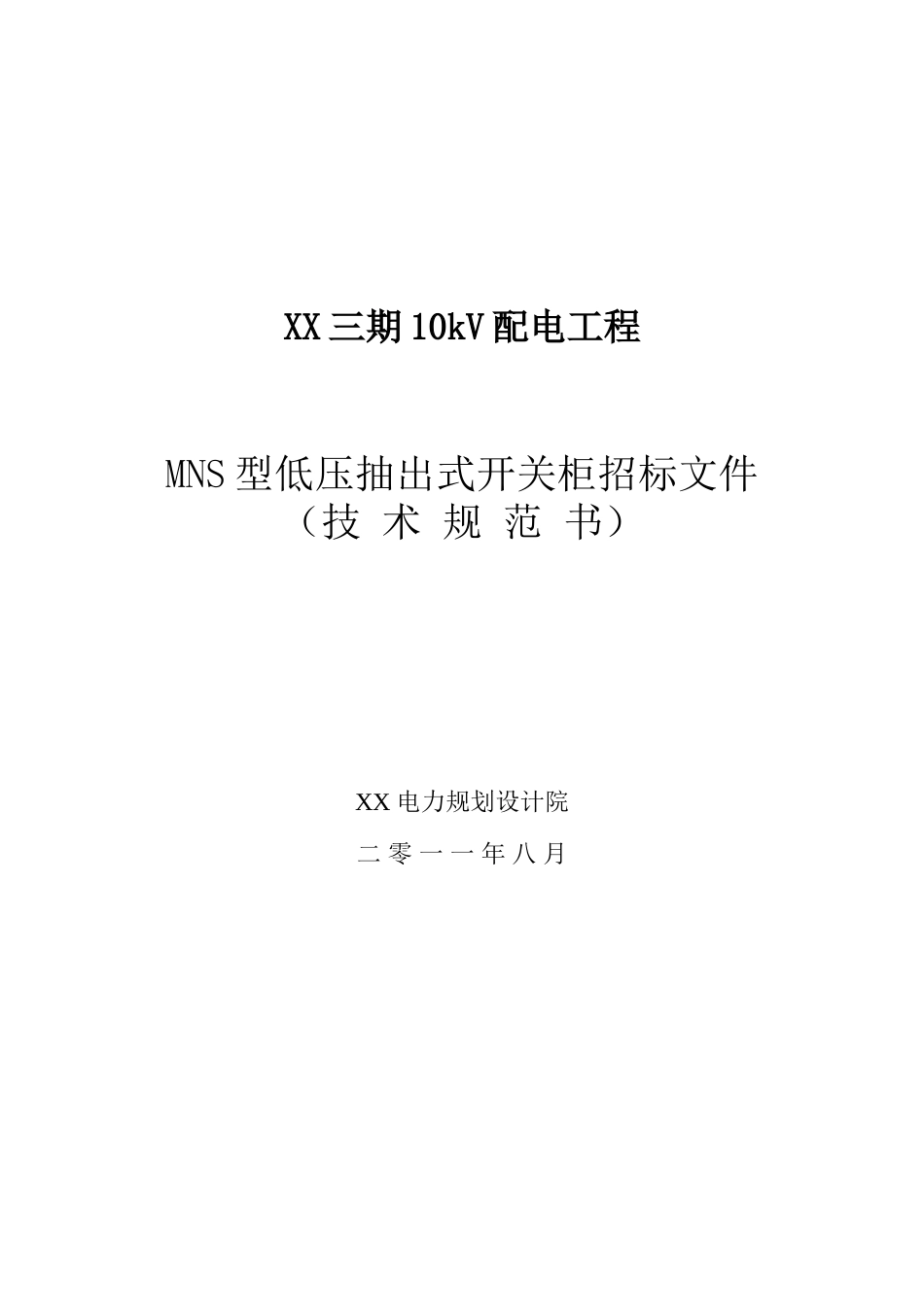

XX 三期 10kV 配电工程MNS 型低压抽出式开关柜招标文件（技 术 规 范 书）XX 电力规划设计院二 零 一 一 年 八 月 批 准：审 核：校 核：编 写：会 签：目 录1 货物需求及供应范围一览表2 总则3 技术要求4 设备法律规范5 供货范围6 技术服务7 买方工作8 工作安排9 质量保证和试验10 包装、运输和贮存1 货 物 需 求 及 供 应 范 围 一 览 表项目单位要求 0.4kV 低压开关柜法律规范和数量编号型式最大工作电流（A）智能框架式断路器（台）塑壳断路器（台）电流互感器（只）电容器单位数量备注1进线柜1250A1 9 面8 2电容器柜 3见各配电站 0.4kV 主接线配置图面8 3馈线柜 见各配电站 0.4kV 主接线配置图 面16 4联络柜1 6 面45封闭式低压母线槽1250A 米24 说明: 1 、柜体正面应有电气接线模拟图。2 、所有铜排加装绝缘相色护套，裸露带电部分加装绝缘护套。3 、低压开关柜外壳防护等级不低于IP40。柜体应采纳敷铝锌钢板，钢板厚度至少为2mm 。主架采纳标准型钢制作，柜体结构强度应能保证开关柜在任何状况下不变形。4 、低压母线槽长度以厂家现场测量为准。开关柜法律规范和数量编号型式最大工作电流（A）智能框架式断路器（台）塑壳断路器（台）电流互感器（只）电容器（组）单位数量备注1进线柜 2电容器柜 3馈线柜 4联络柜 5封闭式低压母线槽 备注2 总则2.1 本设备技术法律规范书的使用范围仅限于桃花园三期 10kV 配电工程低压开关柜的设备订货，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。2.2 本设备技术法律规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和法律规范的条文，卖方应提供符合本法律规范书和工业标准的优质产品。2.3 假如卖方没有以书面形式对本法律规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本法律规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对法律规范书的意见和同法律规范书的差异”为标题的专门章节中加以详细描述。2.4 本设备技术法律规范书所使用的标准如遇与卖方所执行的不一致时，按较高标准执行。2.5 本设备技术法律规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。2.6 本法律规范书未尽事宜，由买卖双方协商确定。3 技术要求3.1 应遵循的主要现行标准GB/T14048.1 《低压开关设备和控制设备 ...
