Panasonic-自我诊断错误讯息

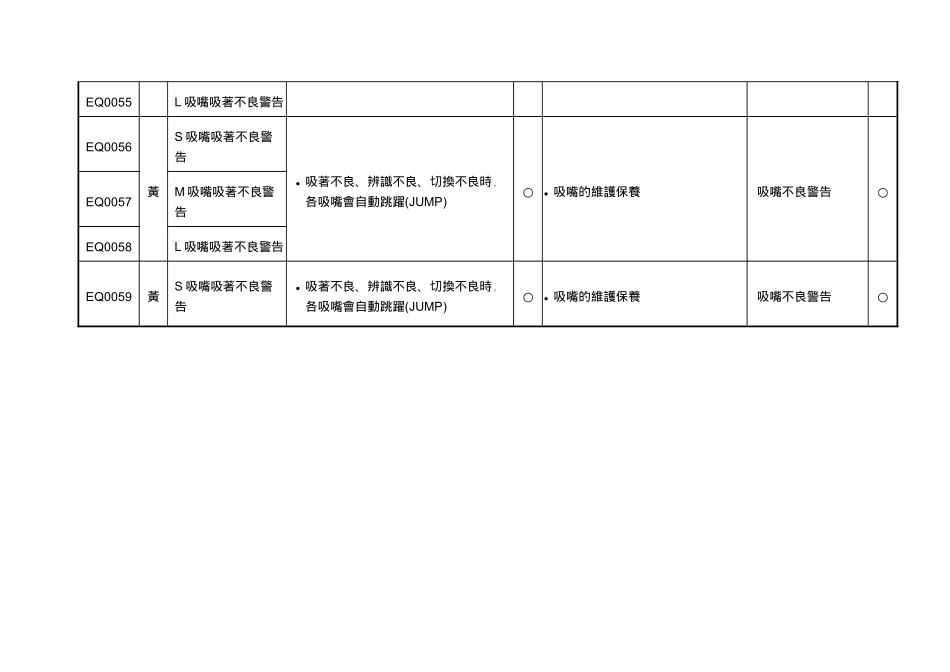

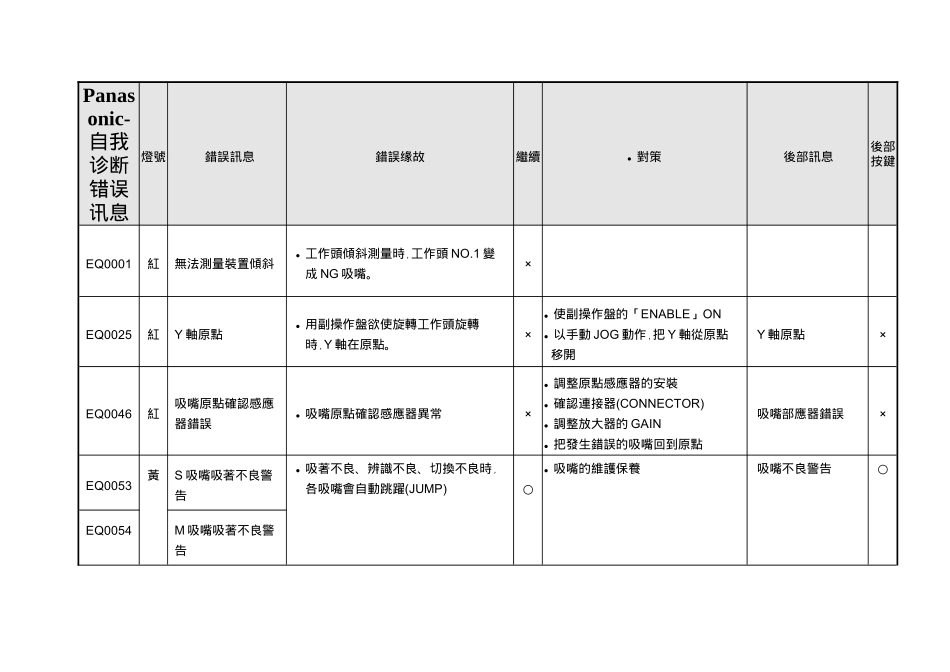

Panasonic-自我诊断错误讯息燈號錯誤訊息錯誤缘故繼續 對策後部訊息後部按鍵EQ0001紅無法測量裝置傾斜 工作頭傾斜測量時﹐工作頭 NO.1 變成 NG 吸嘴。×EQ0025紅Y 軸原點 用副操作盤欲使旋轉工作頭旋轉時﹐Y 軸在原點。× 使副操作盤的「ENABLE」ON 以手動 JOG 動作﹐把 Y 軸從原點移開Y 軸原點×EQ0046紅吸嘴原點確認感應器錯誤 吸嘴原點確認感應器異常× 調整原點感應器的安裝 確認連接器(CONNECTOR) 調整放大器的 GAIN 把發生錯誤的吸嘴回到原點吸嘴部應器錯誤×EQ0053黃S 吸嘴吸著不良警告 吸著不良﹑辨識不良﹑切換不良時﹐各吸嘴會自動跳躍(JUMP)○ 吸嘴的維護保養吸嘴不良警告○EQ0054M 吸嘴吸著不良警告EQ0055L 吸嘴吸著不良警告EQ0056黃S 吸嘴吸著不良警告 吸著不良﹑辨識不良﹑切換不良時﹐各吸嘴會自動跳躍(JUMP)○ 吸嘴的維護保養吸嘴不良警告○EQ0057M 吸嘴吸著不良警告EQ0058L 吸嘴吸著不良警告EQ0059黃S 吸嘴吸著不良警告 吸著不良﹑辨識不良﹑切換不良時﹐各吸嘴會自動跳躍(JUMP)○ 吸嘴的維護保養吸嘴不良警告○錯誤碼燈號錯誤訊息錯誤缘故繼續對策後部訊息後部按鍵EQ0060M 吸嘴切換不良警告EQ0061L 吸嘴切換不良警告EQ0062無可吸著的 S 吸嘴EQ0063無可吸著的 M 吸嘴EQ0064無可吸著的 L 吸嘴EQ0112紅零件更換未完成在零件更換中啟動○ 使零件更換鍵 ONMMC 部錯誤○ 5-4-4 設備錯誤訊息碼一覽表錯誤碼燈號錯誤訊息錯誤缘故繼續對策後部訊息後部按鍵HC0001紅手動轉輪鎖定手動轉輪仍在扣住狀態手動轉輪位置的感應器不良﹐或調整不良○把手動轉輪往前拉更換或調整手動轉輪位置感應器確認手動轉輪位置感應器和 P-922M 間的連接SC 部錯誤(H)○HC0015紅工作頭軸剎車器 ONH 軸旋轉中剎車器 ON×HC0016紅工作頭軸的伺服馬達OFF工作頭伺服 ON/OFF 開關 OFF工作頭伺服鎖定信號 OFF把開關切換成 ON工作頭軸伺服馬達OFF×HC0017紅工作頭軸原點 OFF循環計時器(CYCLE TIMER)CH1信號 OFF 時﹐欲移動某個 NC 軸循環計時器的設定錯誤×把工作頭軸回復至 M. ORG(0°~20°)確認循環計時器的設定角度工作頭軸原點 OFF×HC0024紅送料回復檢出錯誤 在感應器檢測(335°~160°)當中﹐送料回復感應器 OFF送料結構破損 送料回復檢出感應器不良﹐或調整不良×確認感應器檢測的設定再調整送料結構...
