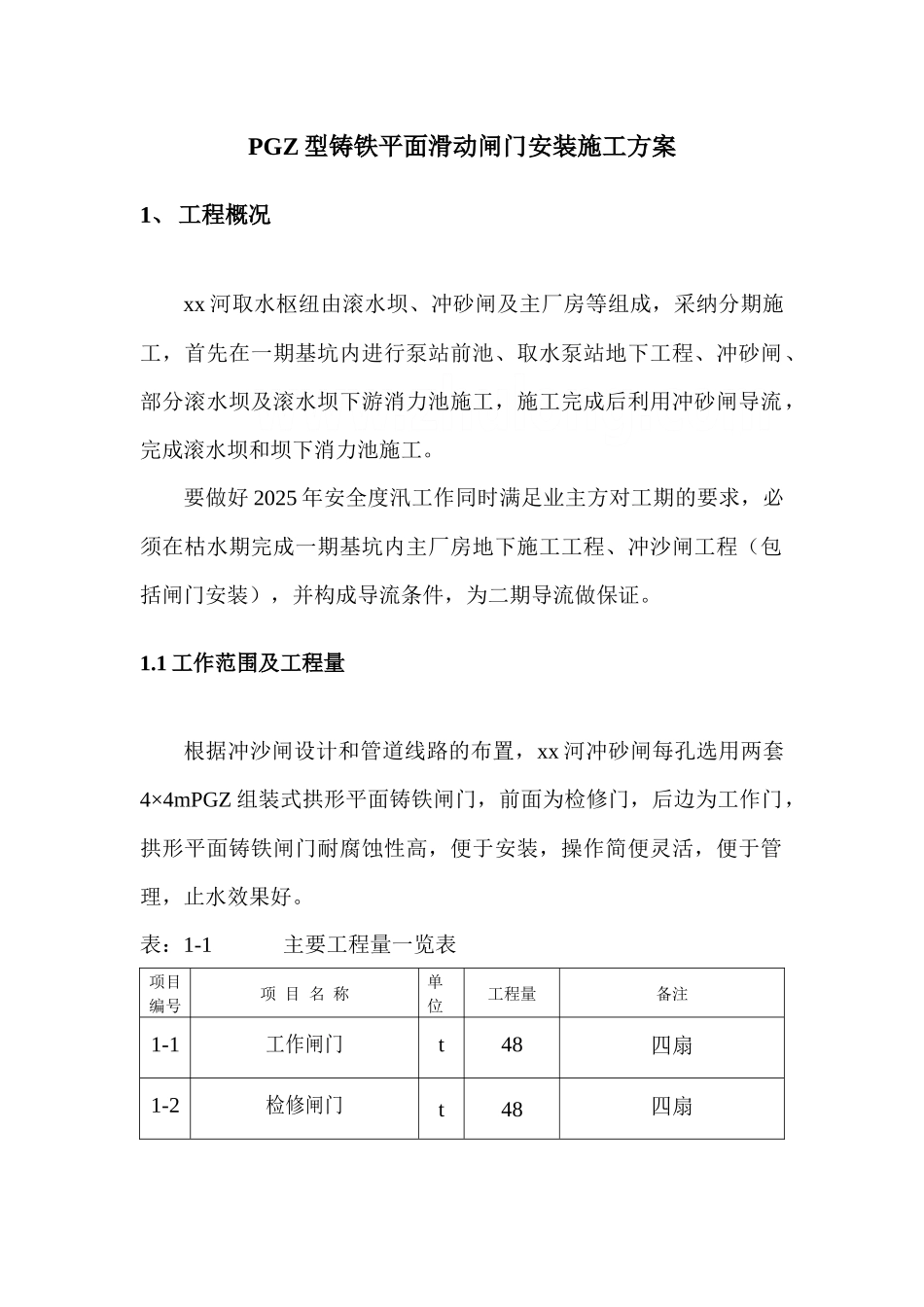

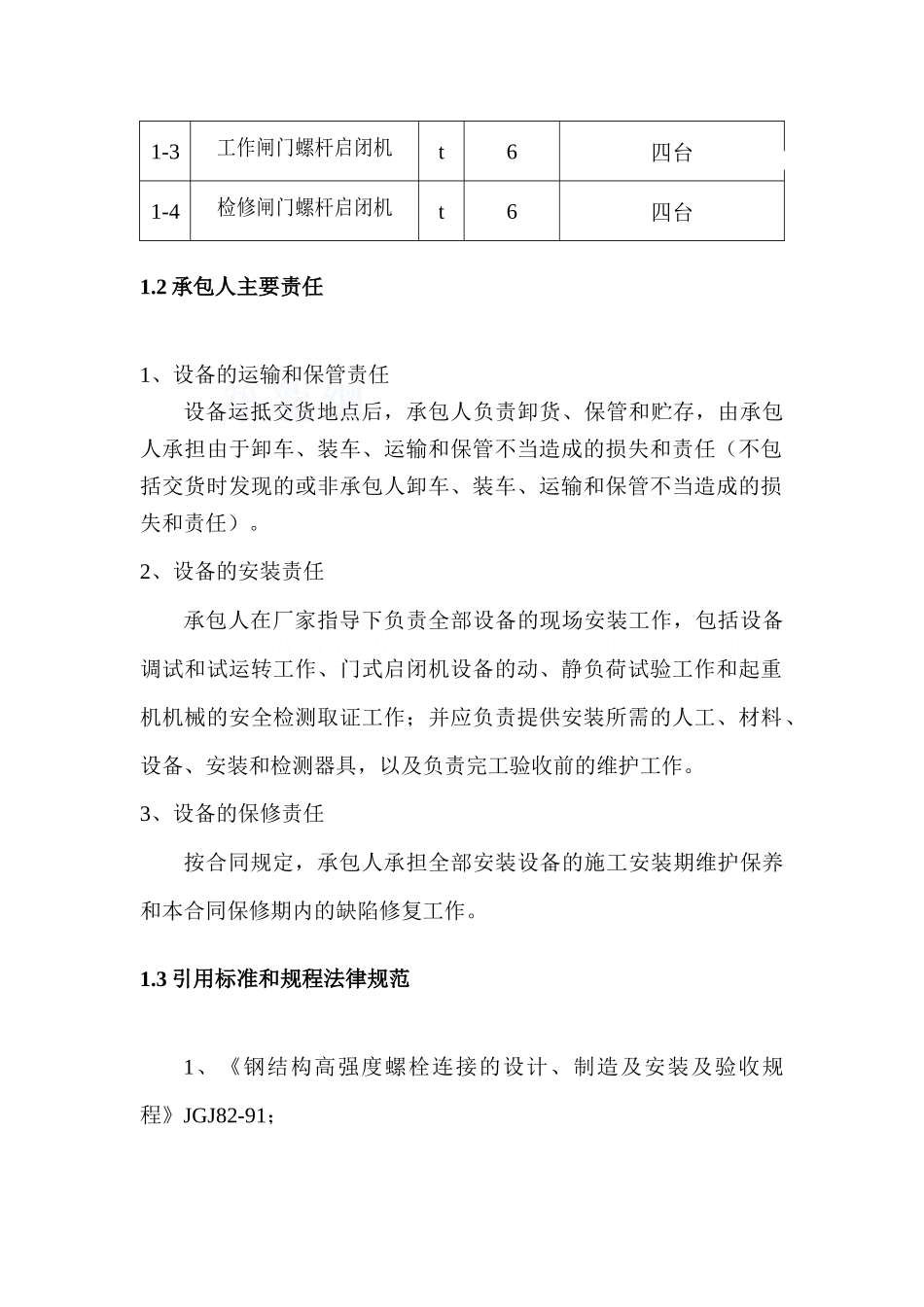

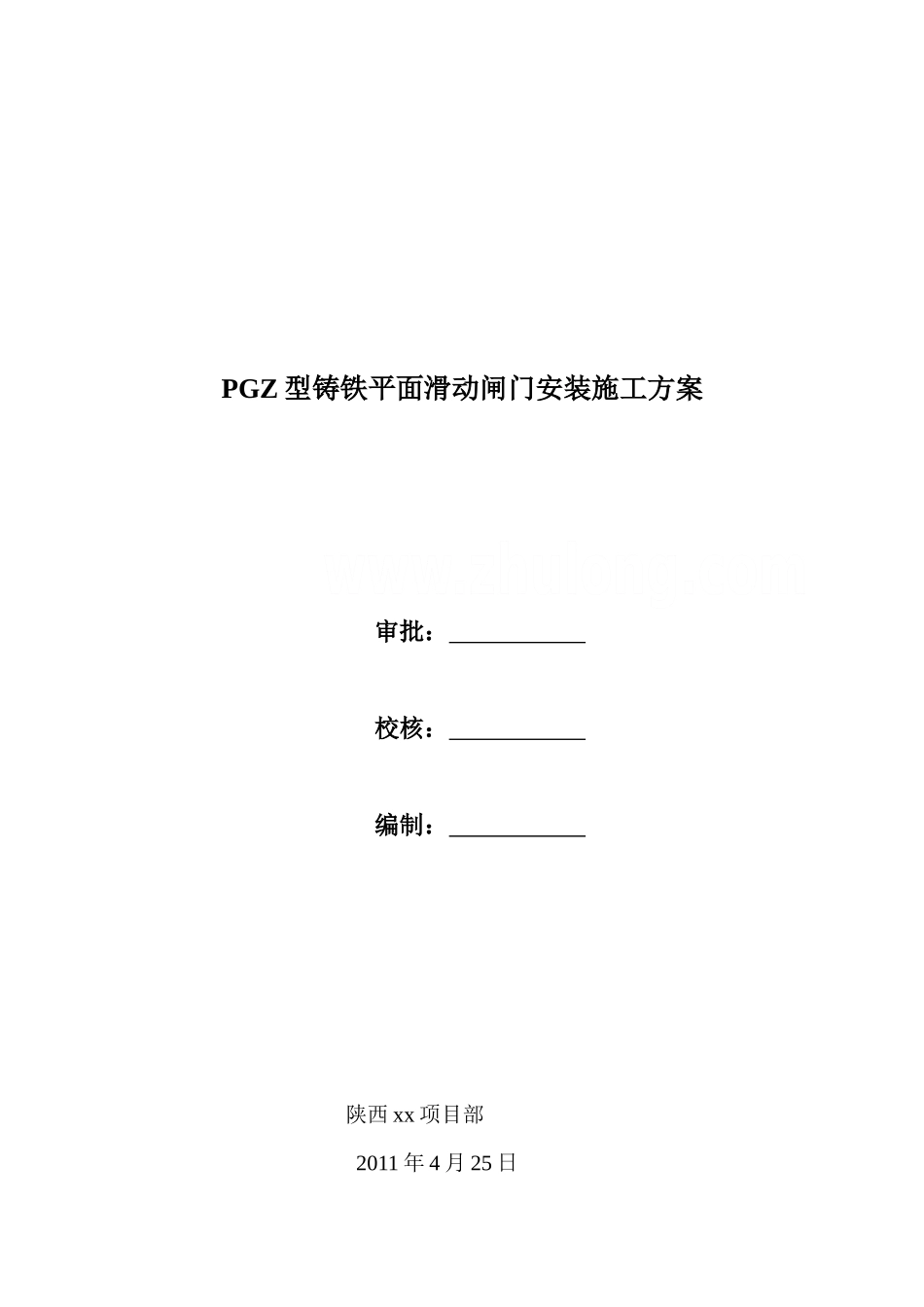

PGZ 型铸铁平面滑动闸门安装施工方案审批： 校核： 编制： 陕西 xx 项目部2011 年 4 月 25 日PGZ 型铸铁平面滑动闸门安装施工方案1、 工程概况xx 河取水枢纽由滚水坝、冲砂闸及主厂房等组成，采纳分期施工，首先在一期基坑内进行泵站前池、取水泵站地下工程、冲砂闸、部分滚水坝及滚水坝下游消力池施工，施工完成后利用冲砂闸导流，完成滚水坝和坝下消力池施工。要做好 2025 年安全度汛工作同时满足业主方对工期的要求，必须在枯水期完成一期基坑内主厂房地下施工工程、冲沙闸工程（包括闸门安装），并构成导流条件，为二期导流做保证。1.1 工作范围及工程量根据冲沙闸设计和管道线路的布置，xx 河冲砂闸每孔选用两套4×4mPGZ 组装式拱形平面铸铁闸门，前面为检修门，后边为工作门，拱形平面铸铁闸门耐腐蚀性高，便于安装，操作简便灵活，便于管理，止水效果好。表：1-1 主要工程量一览表项目编号项 目 名 称单位工程量备注1-1工作闸门t48四扇1-2检修闸门t48四扇1-3工作闸门螺杆启闭机t6四台1-4检修闸门螺杆启闭机t6四台1.2 承包人主要责任1、设备的运输和保管责任设备运抵交货地点后，承包人负责卸货、保管和贮存，由承包人承担由于卸车、装车、运输和保管不当造成的损失和责任（不包括交货时发现的或非承包人卸车、装车、运输和保管不当造成的损失和责任）。2、设备的安装责任承包人在厂家指导下负责全部设备的现场安装工作，包括设备调试和试运转工作、门式启闭机设备的动、静负荷试验工作和起重机机械的安全检测取证工作；并应负责提供安装所需的人工、材料、设备、安装和检测器具，以及负责完工验收前的维护工作。3、设备的保修责任按合同规定，承包人承担全部安装设备的施工安装期维护保养和本合同保修期内的缺陷修复工作。1.3 引用标准和规程法律规范1、《钢结构高强度螺栓连接的设计、制造及安装及验收规程》JGJ82-91；2、《水工金属结构防腐蚀法律规范》SLl05-95；3、《水利水电工程启闭机制造、安装及验收法律规范》DL/T5019-94；4、《水电水利工程钢闸门制造安装及验收法律规范》 DL/T5018-2025。5、《水工钢闸门和启闭机安全检测技术规程》DL/T835－2025。1.4 施工进度为保证二期导流顺利进行且业主对工期要求紧，冲沙闸施工进度极为重要，目前我部冲沙闸浇筑至高程 909.7，并正在进行高程909.7—高程 912.1 部位钢筋模板安装（浇筑完成后拆除脚手架，否则无法整体吊装），根据厂家提供 PGZ 型铸铁平...
