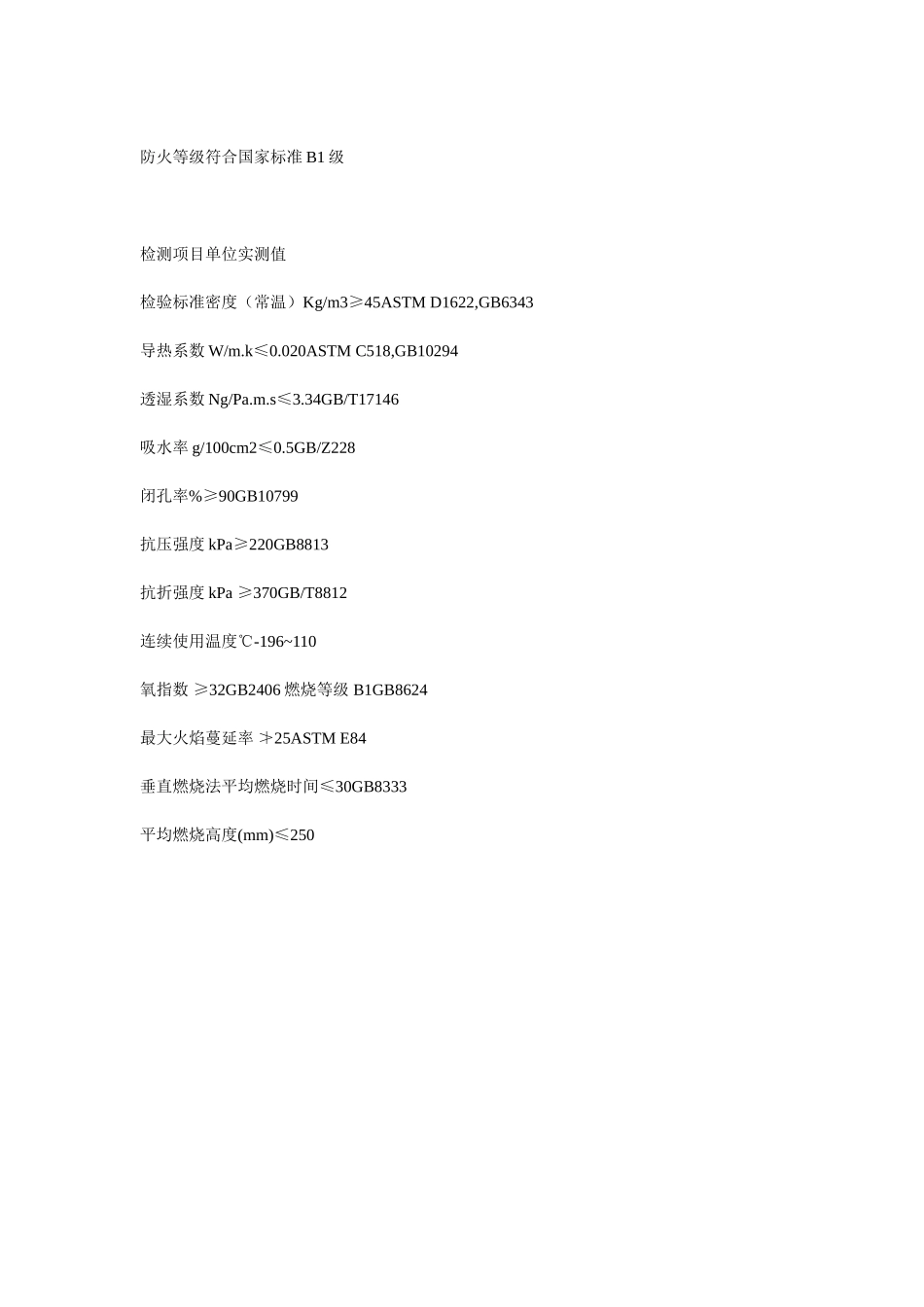

PIR 聚异氰脲酸酯泡沫聚异氰脲酸酯 PIR-Polyisocyanurate,是一种改良的聚氨酯材料，它与 PUR（普通聚氨酯材料）有着以下几点区别：1.分子结构上的差异。PUR 是多羟基醇与异氰酸酯反应产生，而 PIR 则是异氰酸酯自身的三聚反应产生。从分子结构上来看 PIR 更加稳定。是一种理想的有机低温隔热材料，具有导热系数小、轻质防震、适应性强、既可预制成型，也可现场浇注成型。广泛应用于炼油厂、化工厂、乙烯、化肥、冷库及冰箱和建筑业保温隔热。2.特性上的差异：由于分子结构上差异，导致了 PIR 和 PUR 的物理性质的不同：· PIR 的导热系数更低。PIR 的导热系数一般在 0.019 W/m° K~0.021W/m° K 之间.所以理论上要达到同样的保温效果 PIR 的使用的厚度要比 PUR 小。PIR 的保温性能更加优越。· PIR 的阻燃性比 PU 大。一般来说，PUR 的阻燃性很难达到 B2 级，而 PIR 的阻燃性可以达到 B2 级甚至 B1.· PIR 的闭孔率要高，吸水率要小。 宏信聚氨酯有限公司生产的 PIR 还有以下优势：A. 引进欧洲先进的技术和设备生产 PIR、产品质量是欧洲标准B. 产品物理性能优越，闭孔率高，吸水率小，阻燃，抗压强度大等等。C. 使用温度范围：-196℃~+120℃D. 连续式生产线，产量大，日产量最大可达 500 立方。E. 产品尺寸大 2500×1000×570 mmF. 切割精度高，误差范围可以控制在 0.5mmG. 可以切割成任意大小的板材、弧板和管壳，一些特别形状可以根据客户要求而定。 表观密度≥45（kg/m3）导热系数≤0.020（W/(m．K)）最高使用温度-196~+110（℃）防火等级符合国家标准 B1 级 检测项目单位实测值检验标准密度（常温）Kg/m3≥45ASTM D1622,GB6343导热系数 W/m.k≤0.020ASTM C518,GB10294透湿系数 Ng/Pa.m.s≤3.34GB/T17146吸水率 g/100cm2≤0.5GB/Z228闭孔率%≥90GB10799抗压强度 kPa≥220GB8813抗折强度 kPa ≥370GB/T8812连续使用温度℃-196~110氧指数 ≥32GB2406 燃烧等级 B1GB8624最大火焰蔓延率 ≯25ASTM E84垂直燃烧法平均燃烧时间≤30GB8333平均燃烧高度(mm)≤250
