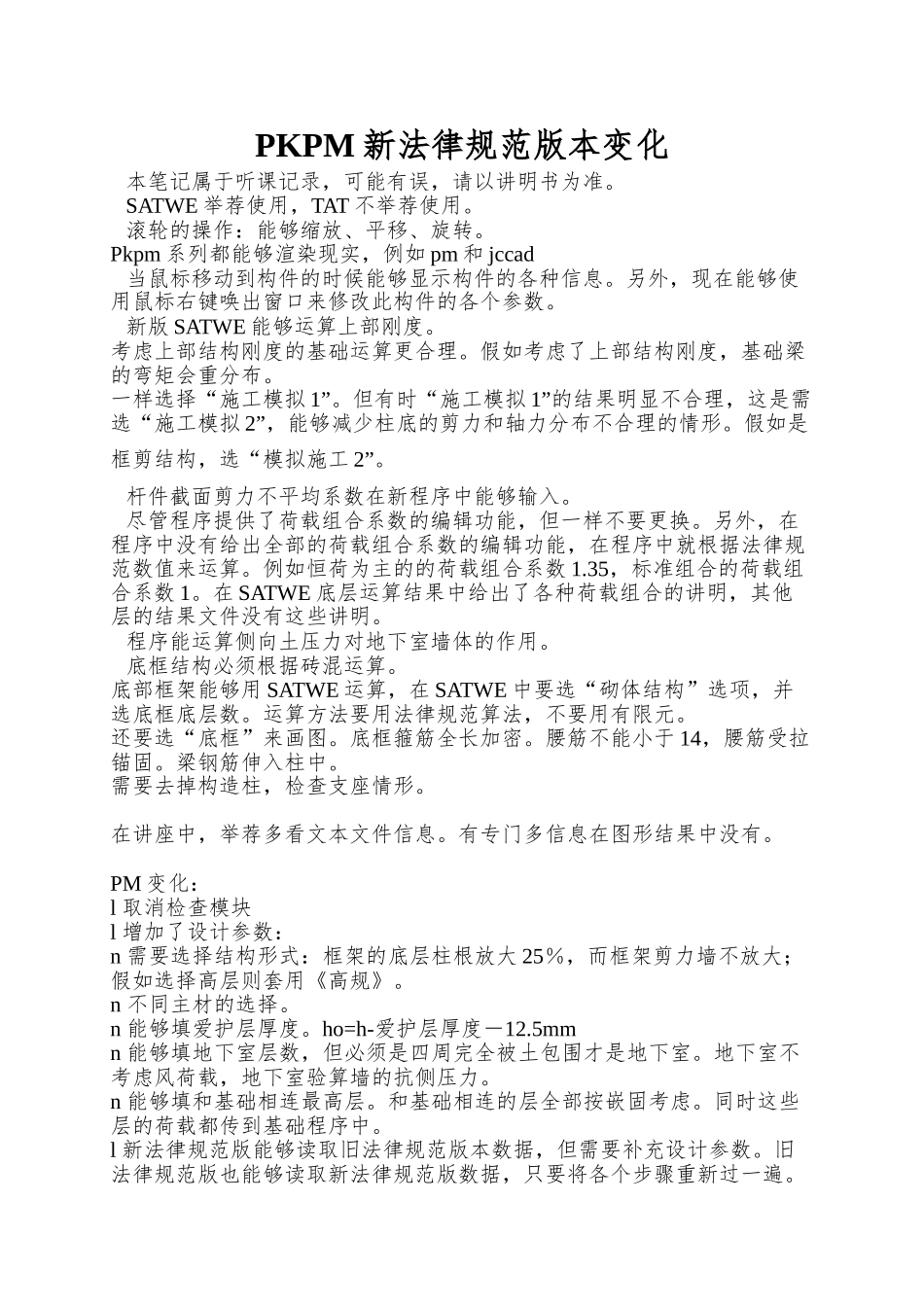

PKPM新规范版本变化

PKPM 新法律规范版本变化本笔记属于听课记录，可能有误，请以讲明书为准。 SATWE 举荐使用，TAT 不举荐使用。 滚轮的操作：能够缩放、平移、旋转。Pkpm 系列都能够渲染现实，例如 pm 和 jccad 当鼠标移动到构件的时候能够显示构件的各种信息。另外，现在能够使用鼠标右键唤出窗口来修改此构件的各个参数。 新版 SATWE 能够运算上部刚度。考虑上部结构刚度的基础运算更合理。假如考虑了上部结构刚度，基础梁的弯矩会重分布。一样选择“施工模拟 1”。但有时“施工模拟 1”的结果明显不合理，这是需选“施工模拟 2”，能够减少柱底的剪力和轴力分布不合理的情形。假如是框剪结构，选“模拟施工 2”。 杆件截面剪力不平均系数在新程序中能够输入。 尽管程序提供了荷载组合系数的编辑功能，但一样不要更换。另外，在程序中没有给出全部的荷载组合系数的编辑功能，在程序中就根据法律规范数值来运算。例如恒荷为主的的荷载组合系数 1.35，标准组合的荷载组合系数 1。在 SATWE 底层运算结果中给出了各种荷载组合的讲明，其他层的结果文件没有这些讲明。 程序能运算侧向土压力对地下室墙体的作用。 底框结构必须根据砖混运算。底部框架能够用 SATWE 运算，在 SATWE 中要选“砌体结构”选项，并选底框底层数。运算方法要用法律规范算法，不要用有限元。还要选“底框”来画图。底框箍筋全长加密。腰筋不能小于 14，腰筋受拉锚固。梁钢筋伸入柱中。需要去掉构造柱，检查支座情形。 在讲座中，举荐多看文本文件信息。有专门多信息在图形结果中没有。 PM 变化：l 取消检查模块l 增加了设计参数：n 需要选择结构形式：框架的底层柱根放大 25％，而框架剪力墙不放大；假如选择高层则套用《高规》。n 不同主材的选择。n 能够填爱护层厚度。ho=h-爱护层厚度－12.5mmn 能够填地下室层数，但必须是四周完全被土包围才是地下室。地下室不考虑风荷载，地下室验算墙的抗侧压力。n 能够填和基础相连最高层。和基础相连的层全部按嵌固考虑。同时这些层的荷载都传到基础程序中。l 新法律规范版能够读取旧法律规范版本数据，但需要补充设计参数。旧法律规范版也能够读取新法律规范版数据，只要将各个步骤重新过一遍。l 楼层组装增加“对应的荷载层和次梁层”的信息。l 双向板的判定由 1：2，改为 1：3。l 荷载输入n 改进了增减梁后荷载的保持能力。n 增加新荷载法律规范的“活荷折减”功能。n PMCAD、SATWE 中都有活荷折...
