ProE-工程图配置文件dtl超详解

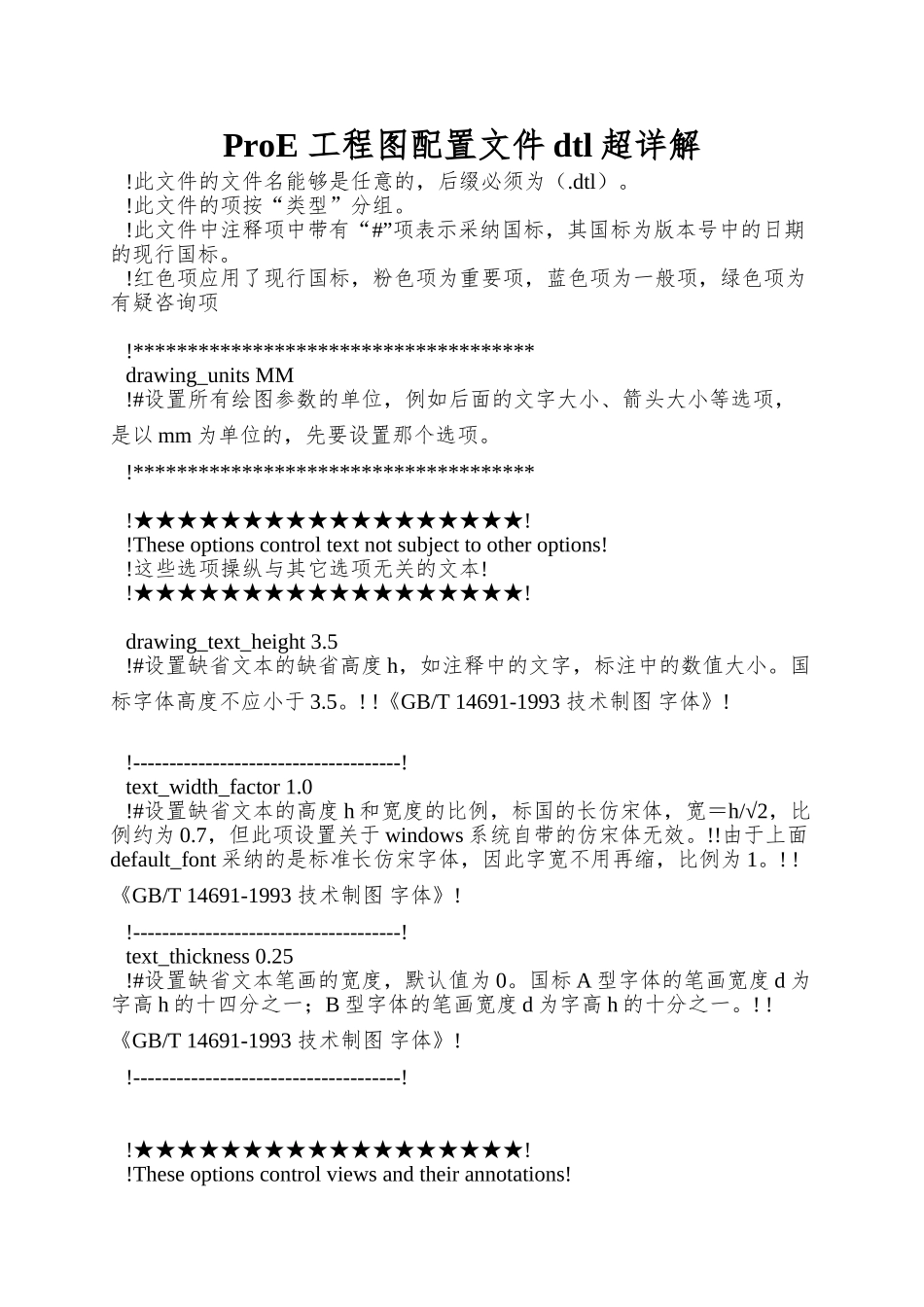

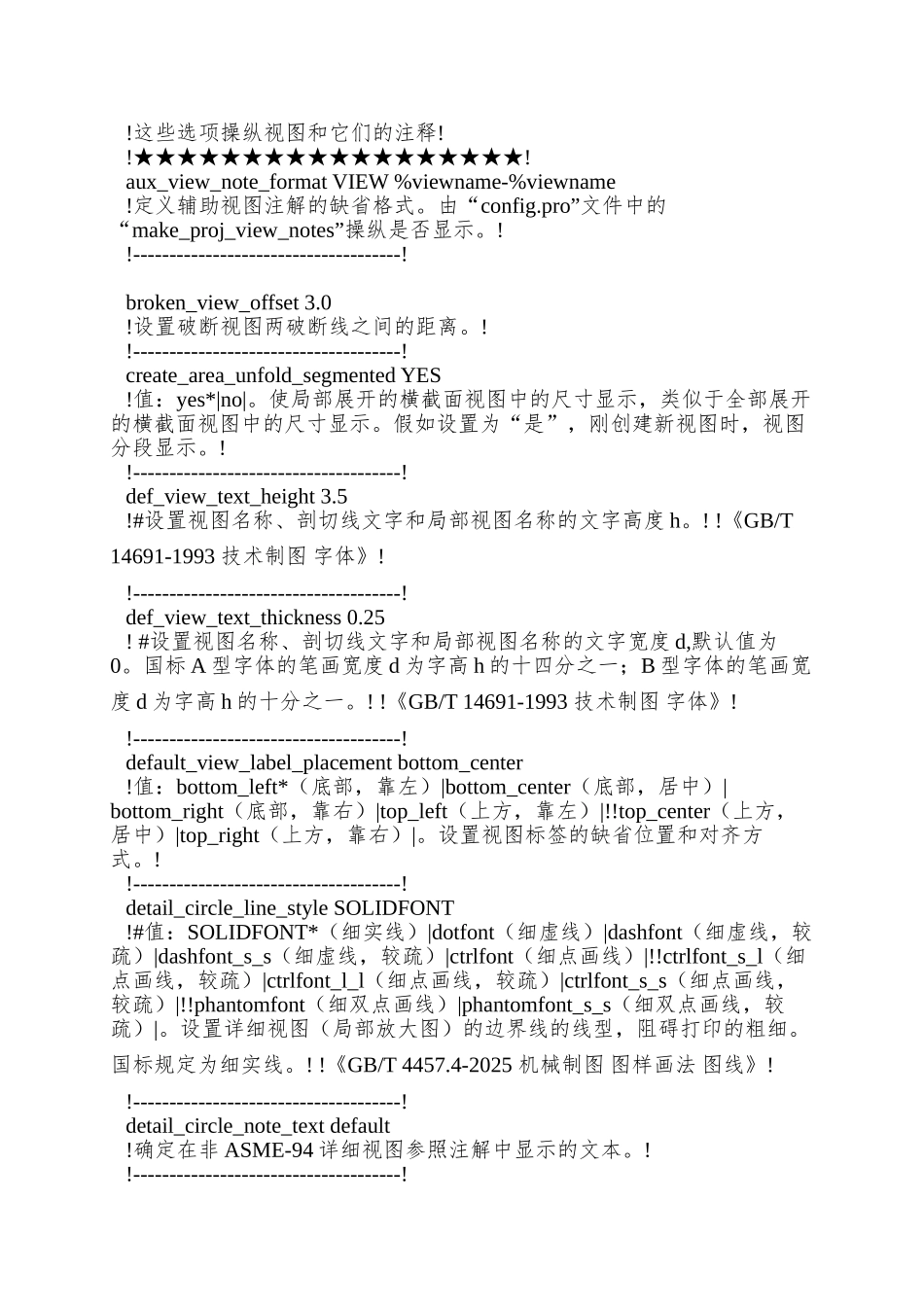

ProE 工程图配置文件 dtl 超详解!此文件的文件名能够是任意的，后缀必须为（.dtl）。!此文件的项按“类型”分组。!此文件中注释项中带有“#”项表示采纳国标，其国标为版本号中的日期的现行国标。!红色项应用了现行国标，粉色项为重要项，蓝色项为一般项，绿色项为有疑咨询项 !*************************************drawing_units MM!#设置所有绘图参数的单位，例如后面的文字大小、箭头大小等选项，是以 mm 为单位的，先要设置那个选项。 !************************************* !!★★★★★★★★★★★★★★★★★★!These options control text not subject to other options!!这些选项操纵与其它选项无关的文本!!!★★★★★★★★★★★★★★★★★★ drawing_text_height 3.5!#设置缺省文本的缺省高度 h，如注释中的文字，标注中的数值大小。国标字体高度不应小于 3.5。! !《GB/T 14691-1993 技术制图 字体》! !-------------------------------------!text_width_factor 1.0!#设置缺省文本的高度 h 和宽度的比例，标国的长仿宋体，宽＝h/√2，比例约为 0.7，但此项设置关于 windows 系统自带的仿宋体无效。!!由于上面default_font 采纳的是标准长仿宋字体，因此字宽不用再缩，比例为 1。! !《GB/T 14691-1993 技术制图 字体》!!-------------------------------------!text_thickness 0.25!#设置缺省文本笔画的宽度，默认值为 0。国标 A 型字体的笔画宽度 d 为字高 h 的十四分之一；B 型字体的笔画宽度 d 为字高 h 的十分之一。! !《GB/T 14691-1993 技术制图 字体》!!-------------------------------------! !!★★★★★★★★★★★★★★★★★★!These options control views and their annotations!!这些选项操纵视图和它们的注释!!!★★★★★★★★★★★★★★★★★★aux_view_note_format VIEW %viewname-%viewname!定义辅助视图注解的缺省格式。由“config.pro”文件中的“make_proj_view_notes”操纵是否显示。!!-------------------------------------! broken_view_offset 3.0!设置破断视图两破断线之间的距离。!!-------------------------------------!create_area_unfold_segmented YES!值：yes*|no|。使局部展开的横截面视图中的尺寸显示，类似于全部展开的横截面视图中的尺寸显示。假如设置为“是”，刚创建新视图时，视图分段显示。!!----...
