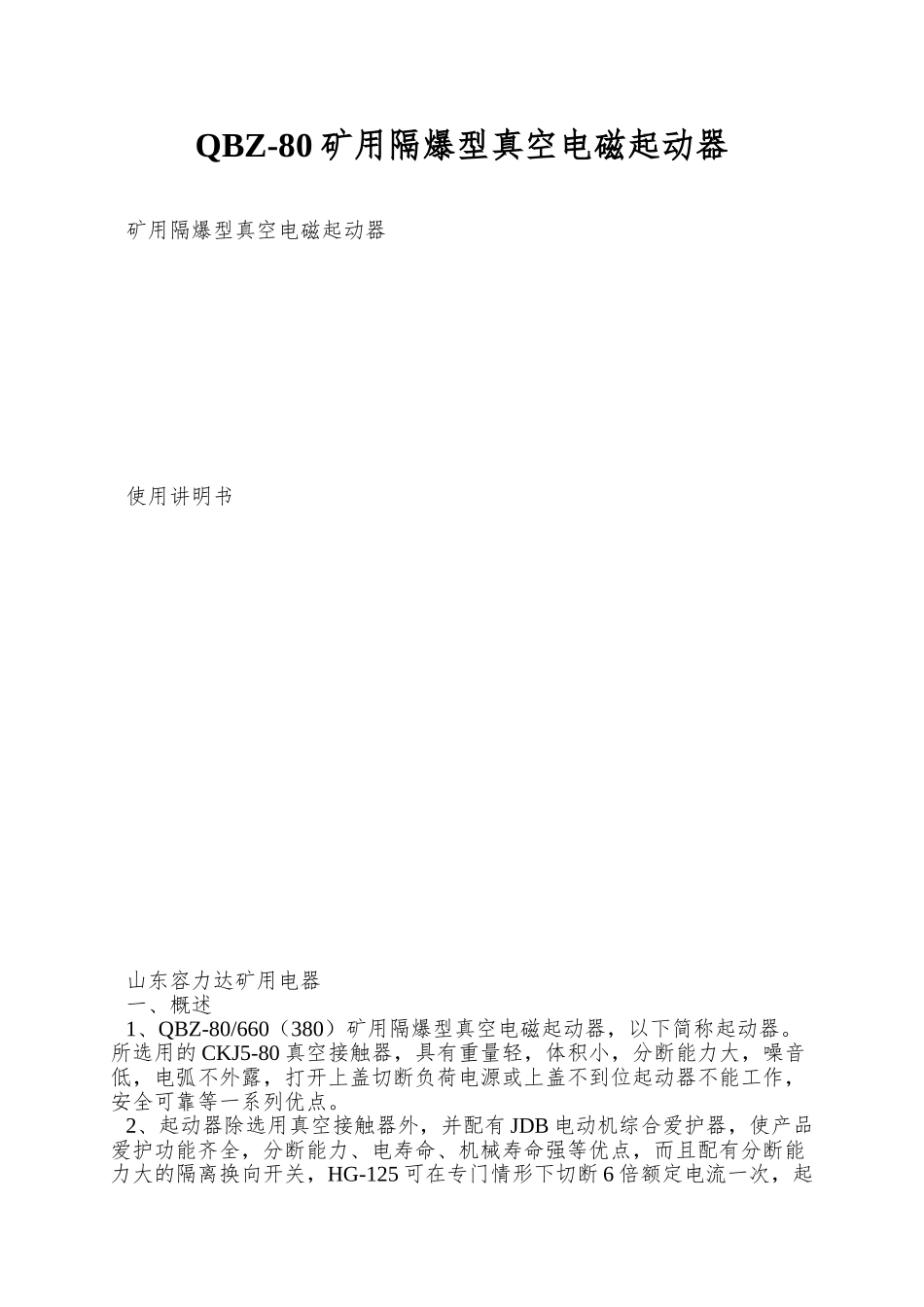

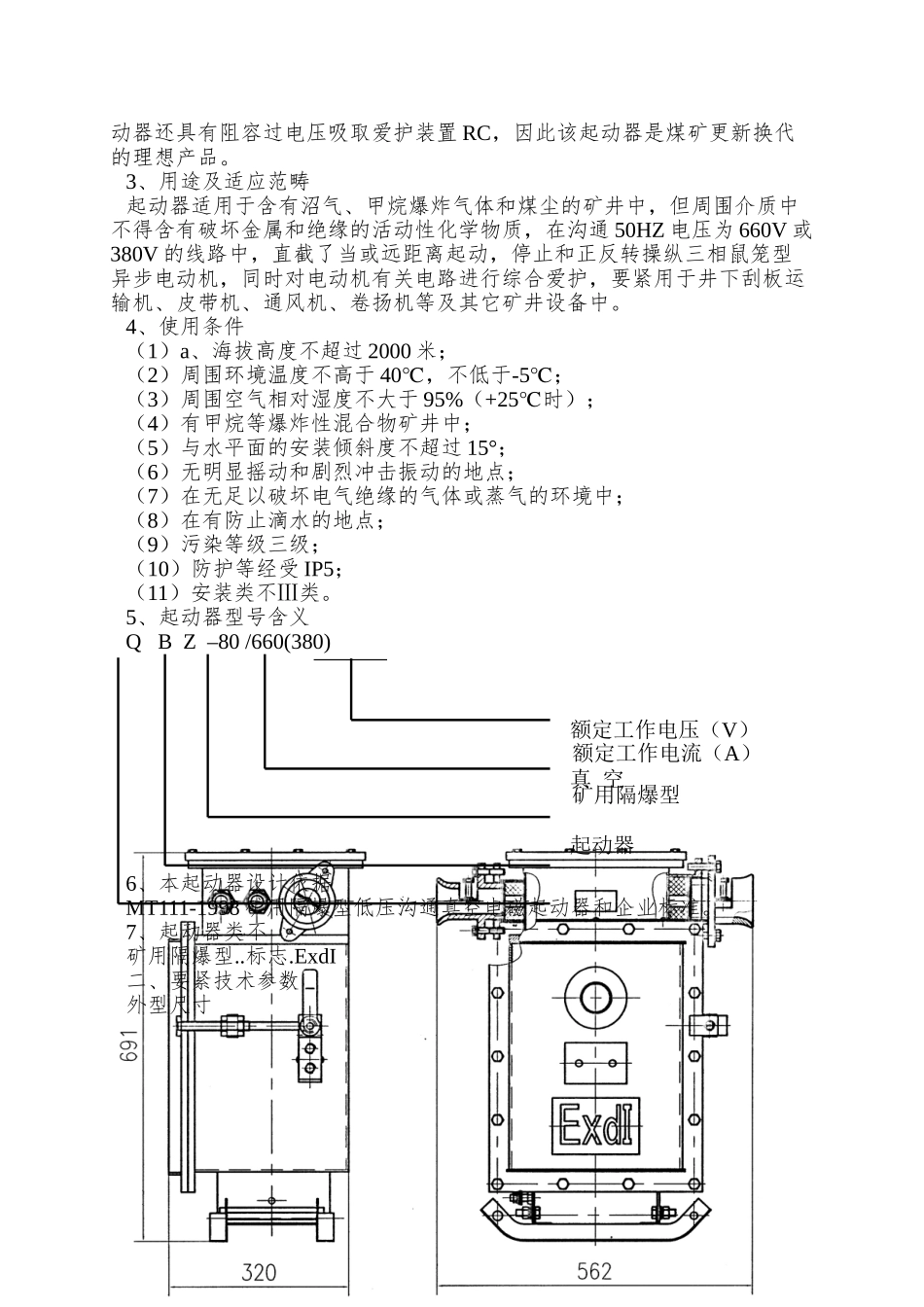

QBZ-80 矿用隔爆型真空电磁起动器矿用隔爆型真空电磁起动器使用讲明书 山东容力达矿用电器一、概述1、QBZ-80/660（380）矿用隔爆型真空电磁起动器，以下简称起动器。所选用的 CKJ5-80 真空接触器，具有重量轻，体积小，分断能力大，噪音低，电弧不外露，打开上盖切断负荷电源或上盖不到位起动器不能工作，安全可靠等一系列优点。2、起动器除选用真空接触器外，并配有 JDB 电动机综合爱护器，使产品爱护功能齐全，分断能力、电寿命、机械寿命强等优点，而且配有分断能力大的隔离换向开关，HG-125 可在专门情形下切断 6 倍额定电流一次，起动器还具有阻容过电压吸取爱护装置 RC，因此该起动器是煤矿更新换代的理想产品。3、用途及适应范畴起动器适用于含有沼气、甲烷爆炸气体和煤尘的矿井中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质，在沟通 50HZ 电压为 660V 或380V 的线路中，直截了当或远距离起动，停止和正反转操纵三相鼠笼型异步电动机，同时对电动机有关电路进行综合爱护，要紧用于井下刮板运输机、皮带机、通风机、卷扬机等及其它矿井设备中。4、使用条件（1）a、海拔高度不超过 2000 米；（2）周围环境温度不高于 40℃，不低于-5℃；（3）周围空气相对湿度不大于 95%（+25℃时）；（4）有甲烷等爆炸性混合物矿井中；（5）与水平面的安装倾斜度不超过 15°；（6）无明显摇动和剧烈冲击振动的地点；（7）在无足以破坏电气绝缘的气体或蒸气的环境中；（8）在有防止滴水的地点；（9）污染等级三级；（10）防护等经受 IP5；（11）安装类不Ⅲ类。5、起动器型号含义Q B Z –80 /660(380) 6、本起动器设计依据MT111-1998 矿用隔爆型低压沟通真空电磁起动器和企业标准。7、起动器类不矿用隔爆型..标志.ExdI二、要紧技术参数外型尺寸额定工作电压（V）额定工作电流（A）真 空矿用隔爆型起动器1、起动器要紧技术参数见表一表一额定电压（V）额定电流（A）所操纵电机的最大功率机械寿命万次电寿命万次真空接触器极限分断能力 A隔离换向开关分断能力A重量AC3AC4Kg660807530562500750802、起动器选用 JDB 电机综合爱护器，作为过载、短路、断相、漏电闭锁等爱护。爱护器要紧技术参数符合表二要求。表二项目电流倍数动作时刻起始状态复位方式复位时刻过载爱护1.052h 不动作冷态1.25min~20min热态自动1min~3min1.51min~3min热态6.08s~16S冷态断恩爱护1.00.9不动作冷态自动1min~3min1.05＜3min短路爱护8~100.2s~...
