smw工法机械及其改进

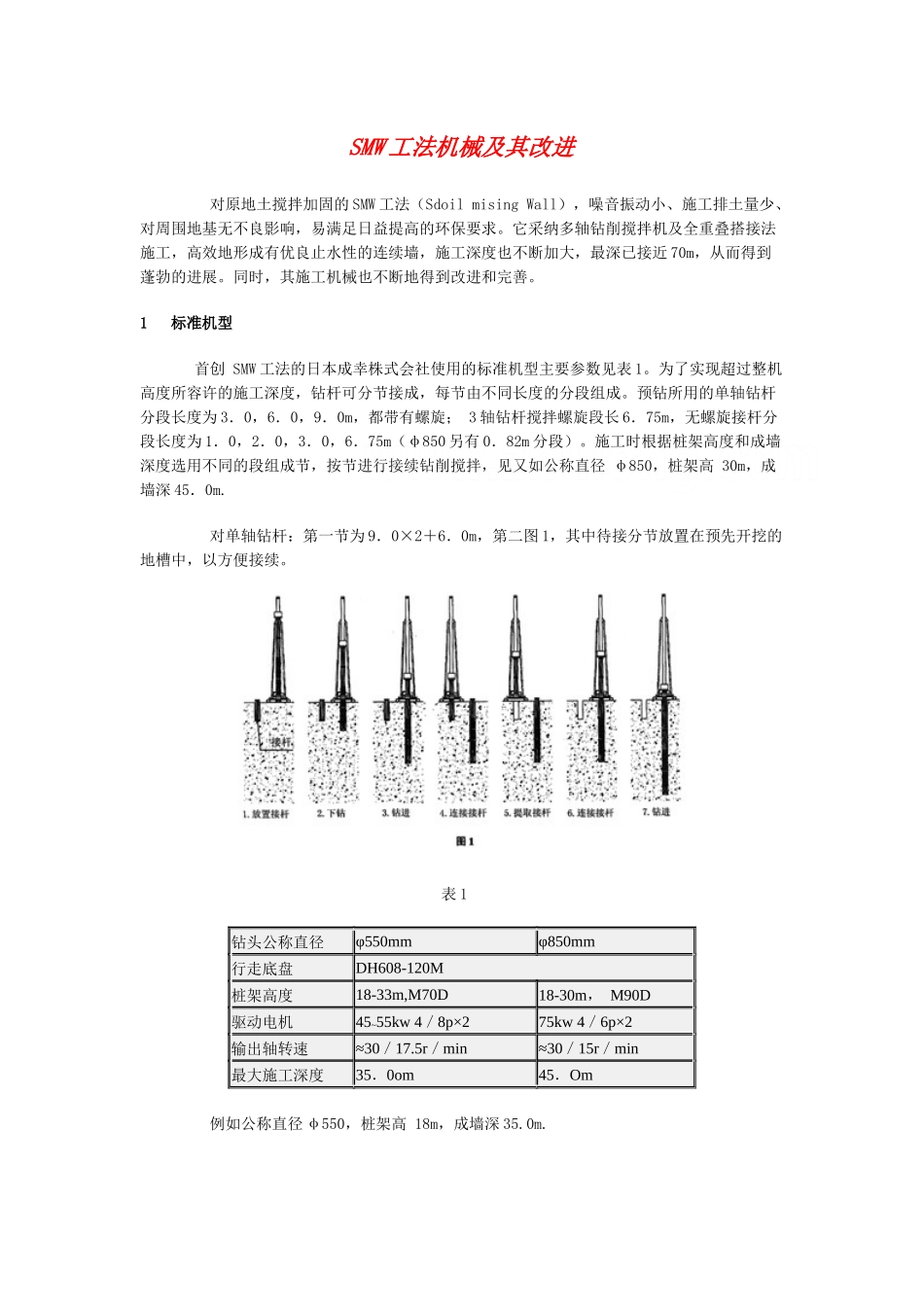

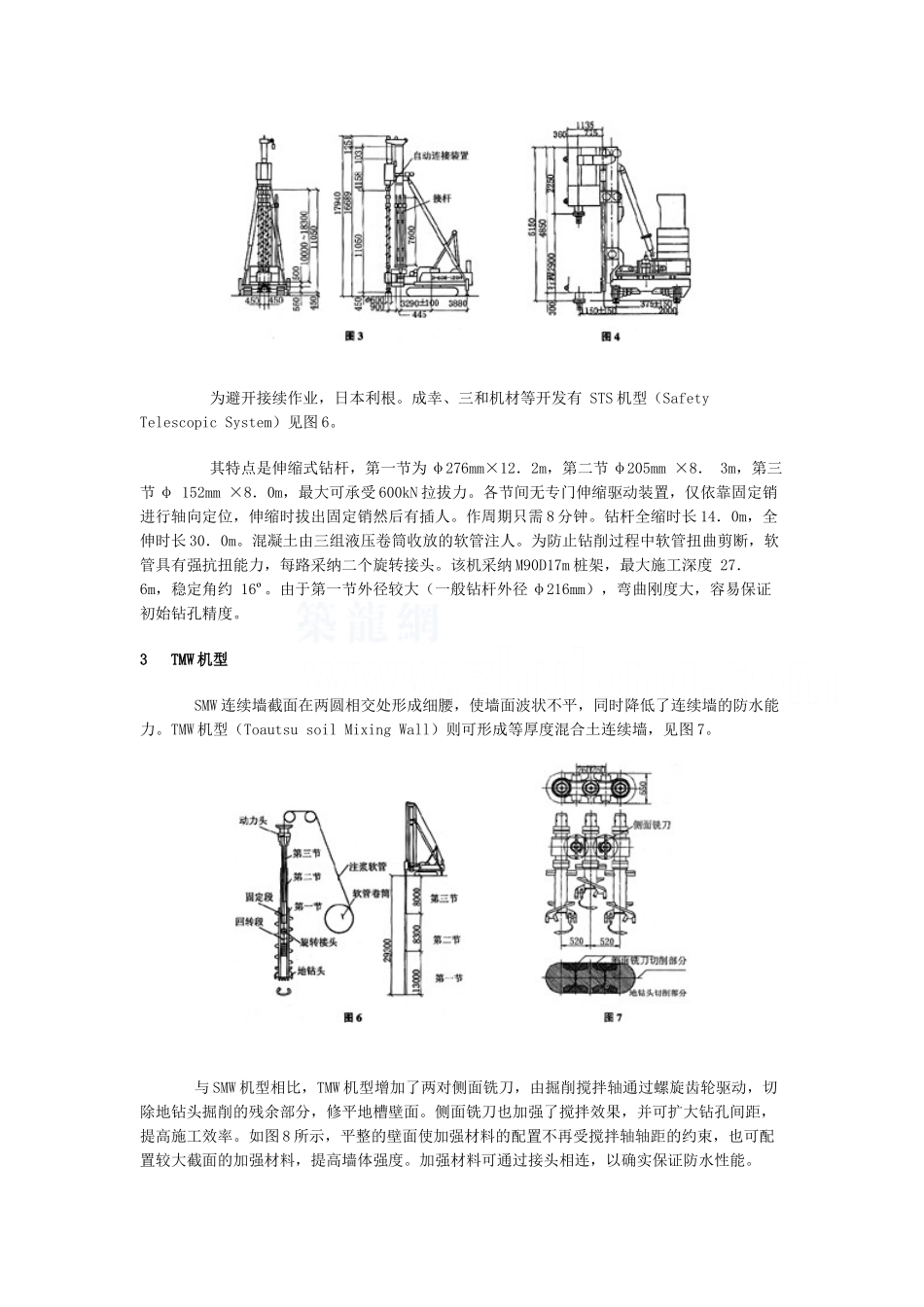

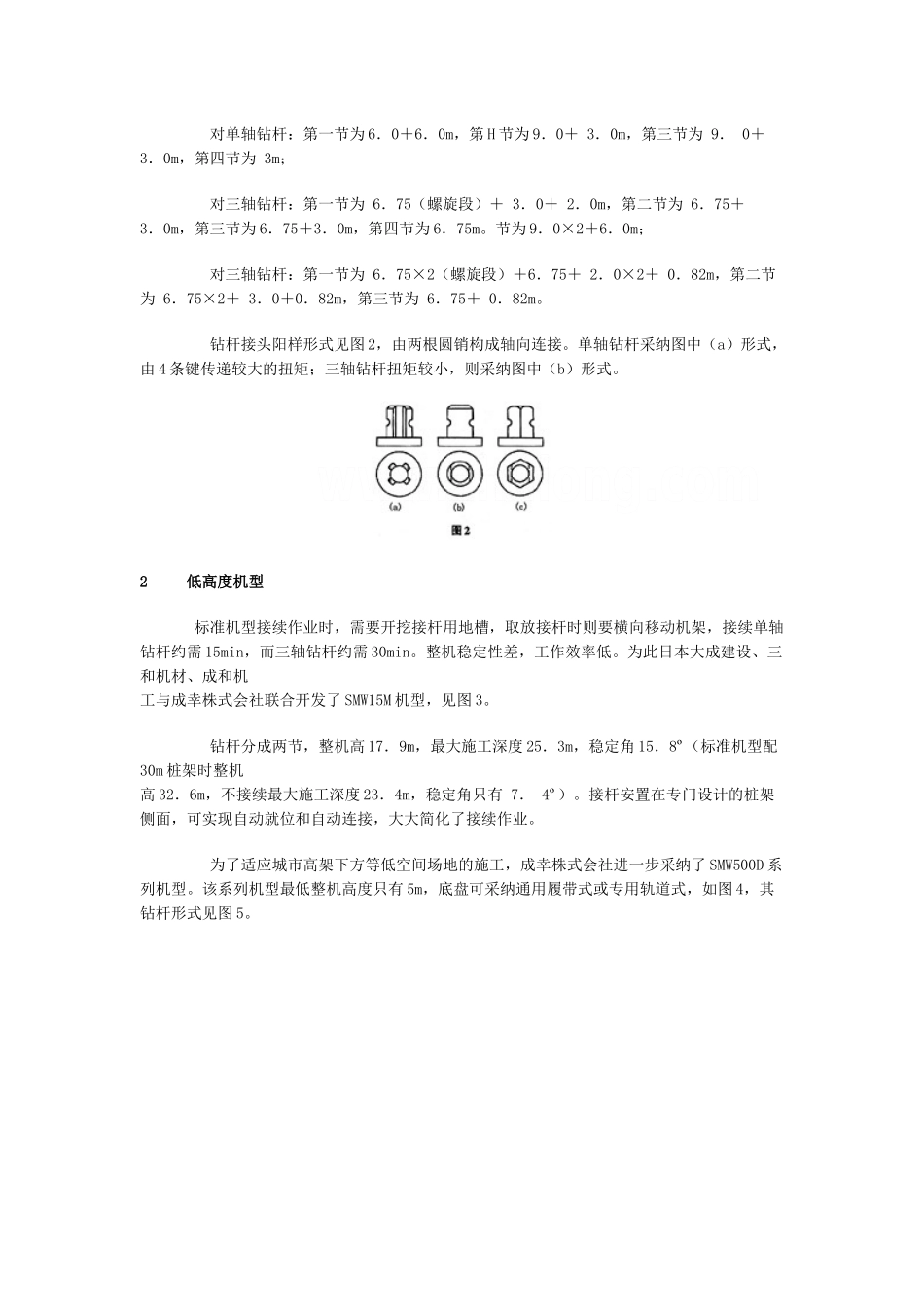

SMW 工法机械及其改进 对原地土搅拌加固的 SMW 工法（Sdoil mising Wall），噪音振动小、施工排土量少、对周围地基无不良影响，易满足日益提高的环保要求。它采纳多轴钻削搅拌机及全重叠搭接法施工，高效地形成有优良止水性的连续墙，施工深度也不断加大，最深已接近 70m，从而得到蓬勃的进展。同时，其施工机械也不断地得到改进和完善。1 标准机型 首创 SMW 工法的日本成幸株式会社使用的标准机型主要参数见表 1。为了实现超过整机高度所容许的施工深度，钻杆可分节接成，每节由不同长度的分段组成。预钻所用的单轴钻杆分段长度为 3．0，6．0，9．0m，都带有螺旋； 3 轴钻杆搅拌螺旋段长 6．75m，无螺旋接杆分段长度为 1．0，2．0，3．0，6．75m（φ850 另有 0．82m 分段）。施工时根据桩架高度和成墙深度选用不同的段组成节，按节进行接续钻削搅拌，见又如公称直径 φ850，桩架高 30m，成墙深 45．0m. 对单轴钻杆：第一节为 9．0×2＋6．0m，第二图 1，其中待接分节放置在预先开挖的地槽中，以方便接续。表 1 钻头公称直径φ550mmφ850mm行走底盘DH608-120M桩架高度18-33m,M70D18-30m， M90D驱动电机45~55kw 4／8p×2 75kw 4／6p×2输出轴转速≈30／17.5r／min ≈30／15r／min 最大施工深度35．0om 45．Om 例如公称直径 φ550，桩架高 18m，成墙深 35.0m. 对单轴钻杆：第一节为 6．0＋6．0m，第 H 节为 9．0＋ 3．0m，第三节为 9． 0＋ 3．0m，第四节为 3m； 对三轴钻杆：第一节为 6．75（螺旋段）＋ 3．0＋ 2．0m，第二节为 6．75＋ 3．0m，第三节为 6．75＋3．0m，第四节为 6．75m。节为 9．0×2＋6．0m； 对三轴钻杆：第一节为 6．75×2（螺旋段）＋6．75＋ 2．0×2＋ 0．82m，第二节为 6．75×2＋ 3．0＋0．82m，第三节为 6．75＋ 0．82m。 钻杆接头阳样形式见图 2，由两根圆销构成轴向连接。单轴钻杆采纳图中（a）形式，由 4 条键传递较大的扭矩；三轴钻杆扭矩较小，则采纳图中（b）形式。2 低高度机型 标准机型接续作业时，需要开挖接杆用地槽，取放接杆时则要横向移动机架，接续单轴钻杆约需 15min，而三轴钻杆约需 30min。整机稳定性差，工作效率低。为此日本大成建设、三和机材、成和机工与成幸株式会社联合开发了 SMW15M 机型，见图 3。 钻杆分成两节，整机高 17．9m，最大施工深度 25．3m，稳定角 15．8º（标准机型配30m 桩架时整机高 32．6m，...
