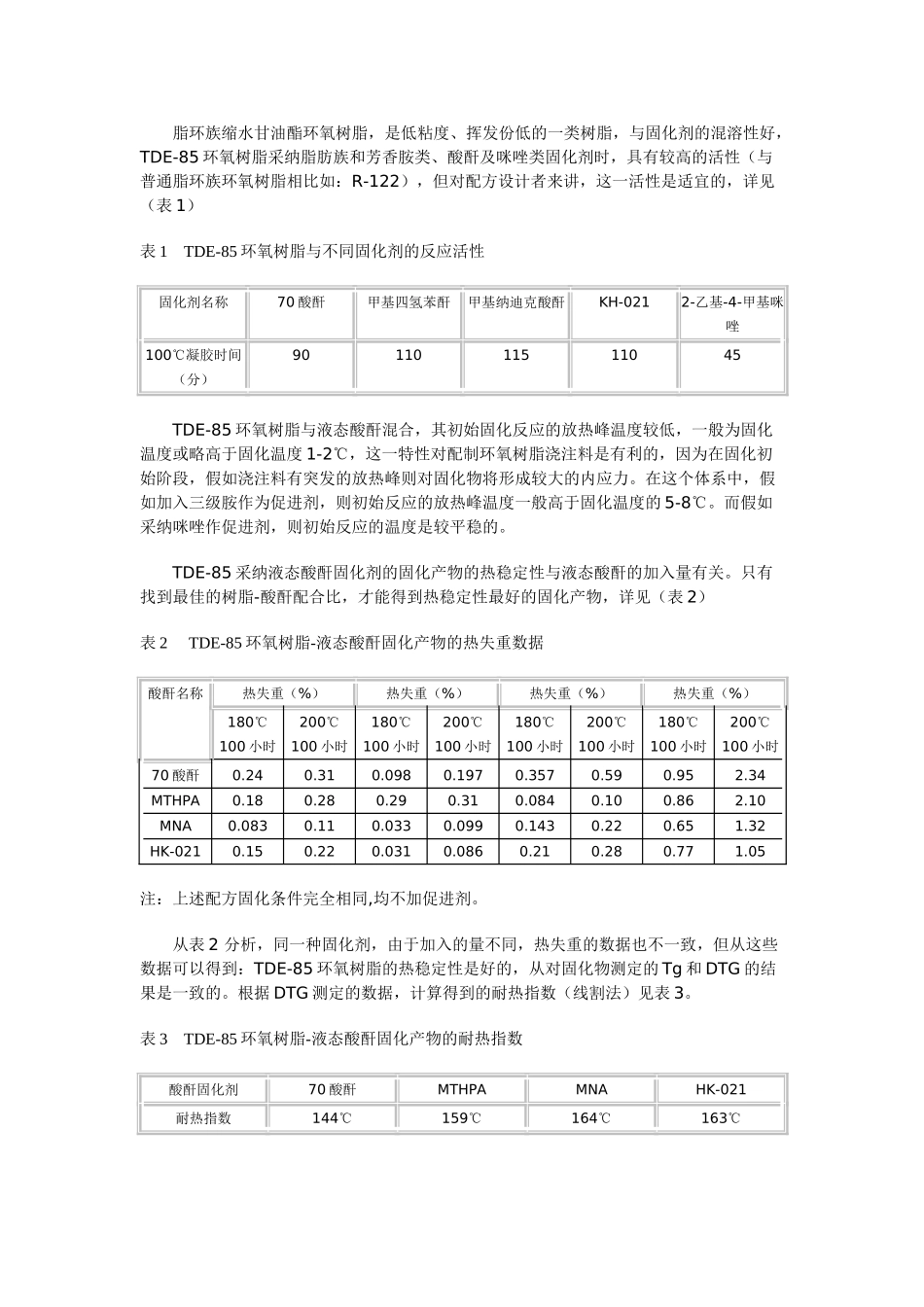

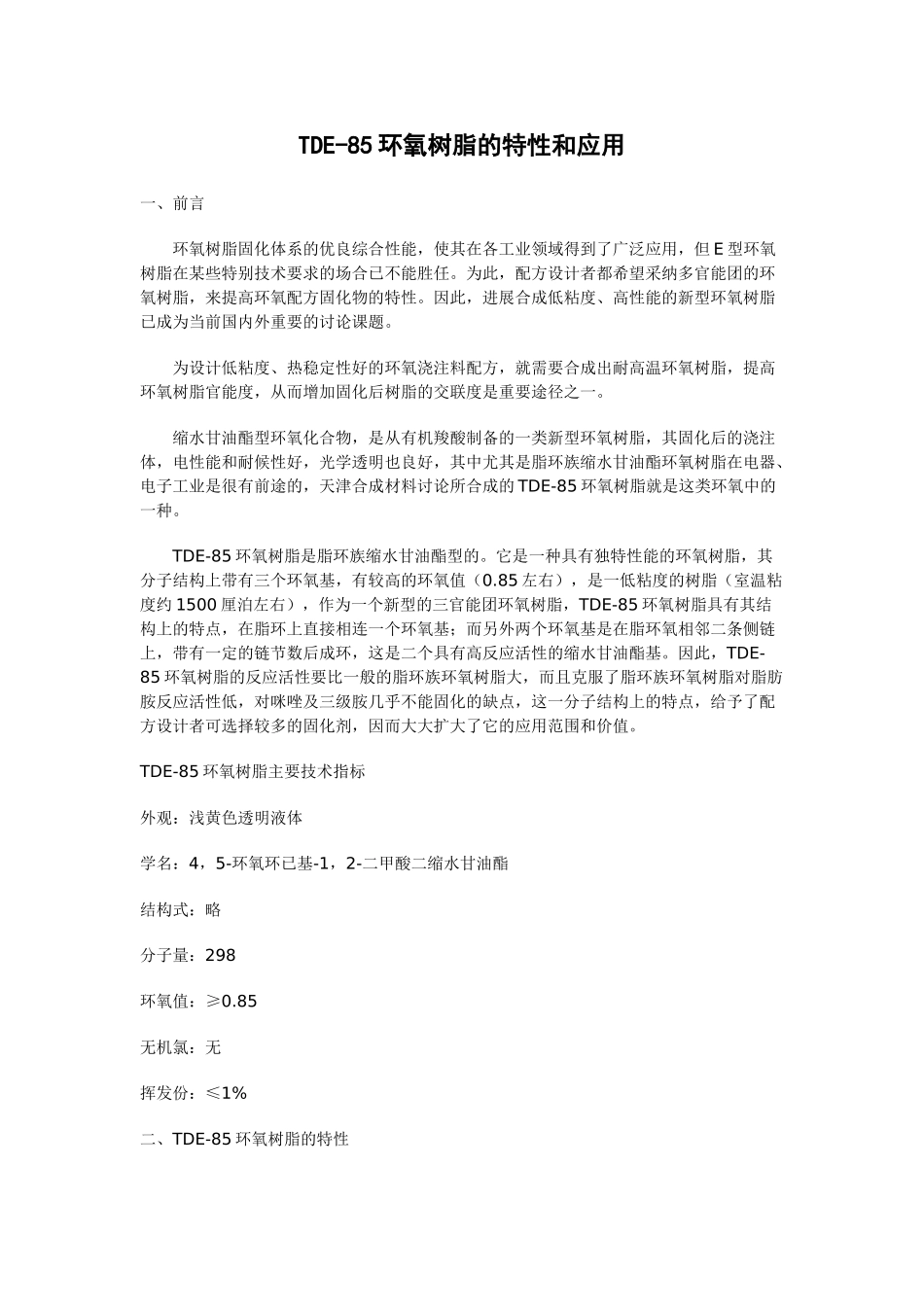

TDE-85 环氧树脂的特性和应用一、前言 环氧树脂固化体系的优良综合性能，使其在各工业领域得到了广泛应用，但 E 型环氧树脂在某些特别技术要求的场合已不能胜任。为此，配方设计者都希望采纳多官能团的环氧树脂，来提高环氧配方固化物的特性。因此，进展合成低粘度、高性能的新型环氧树脂已成为当前国内外重要的讨论课题。 为设计低粘度、热稳定性好的环氧浇注料配方，就需要合成出耐高温环氧树脂，提高环氧树脂官能度，从而增加固化后树脂的交联度是重要途径之一。 缩水甘油酯型环氧化合物，是从有机羧酸制备的一类新型环氧树脂，其固化后的浇注体，电性能和耐候性好，光学透明也良好，其中尤其是脂环族缩水甘油酯环氧树脂在电器、电子工业是很有前途的，天津合成材料讨论所合成的 TDE-85 环氧树脂就是这类环氧中的一种。 TDE-85 环氧树脂是脂环族缩水甘油酯型的。它是一种具有独特性能的环氧树脂，其分子结构上带有三个环氧基，有较高的环氧值（0.85 左右），是一低粘度的树脂（室温粘度约 1500 厘泊左右），作为一个新型的三官能团环氧树脂，TDE-85 环氧树脂具有其结构上的特点，在脂环上直接相连一个环氧基；而另外两个环氧基是在脂环氧相邻二条侧链上，带有一定的链节数后成环，这是二个具有高反应活性的缩水甘油酯基。因此，TDE-85 环氧树脂的反应活性要比一般的脂环族环氧树脂大，而且克服了脂环族环氧树脂对脂肪胺反应活性低，对咪唑及三级胺几乎不能固化的缺点，这一分子结构上的特点，给予了配方设计者可选择较多的固化剂，因而大大扩大了它的应用范围和价值。TDE-85 环氧树脂主要技术指标外观：浅黄色透明液体学名：4，5-环氧环已基-1，2-二甲酸二缩水甘油酯结构式：略分子量：298环氧值：≥0.85无机氯：无挥发份：≤1%二、TDE-85 环氧树脂的特性 脂环族缩水甘油酯环氧树脂，是低粘度、挥发份低的一类树脂，与固化剂的混溶性好，TDE-85 环氧树脂采纳脂肪族和芳香胺类、酸酐及咪唑类固化剂时，具有较高的活性（与普通脂环族环氧树脂相比如：R-122），但对配方设计者来讲，这一活性是适宜的，详见（表 1）表 1 TDE-85 环氧树脂与不同固化剂的反应活性固化剂名称70 酸酐甲基四氢苯酐甲基纳迪克酸酐KH-0212-乙基-4-甲基咪唑100℃凝胶时间（分）9011011511045 TDE-85 环氧树脂与液态酸酐混合，其初始固化反应的放热峰温度较低，一般为固化温度或略高于固化温度 1-2℃，这一特性对配制环氧树脂浇注料是有利的，因...
