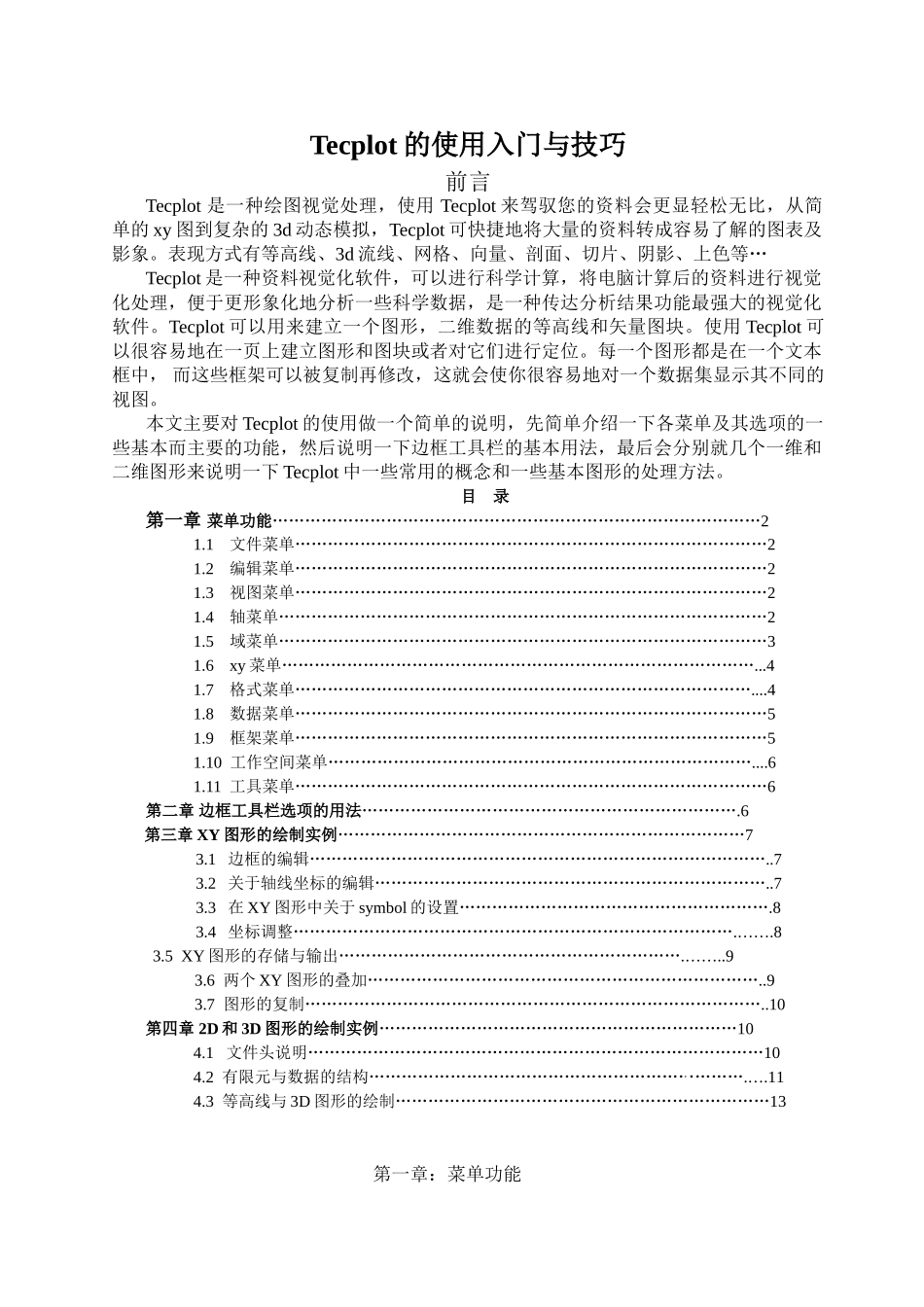

Tecplot的使用入门与技巧

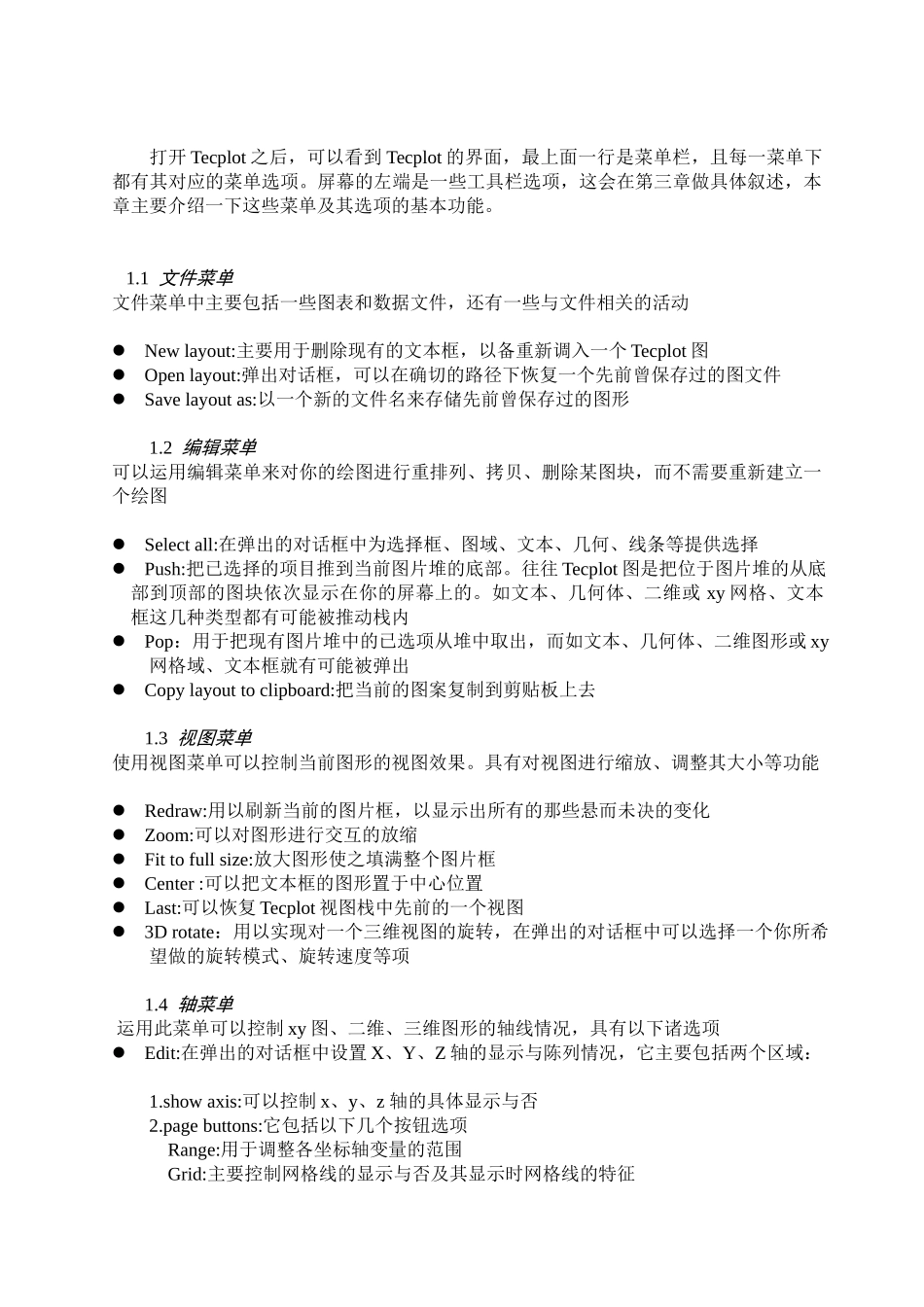

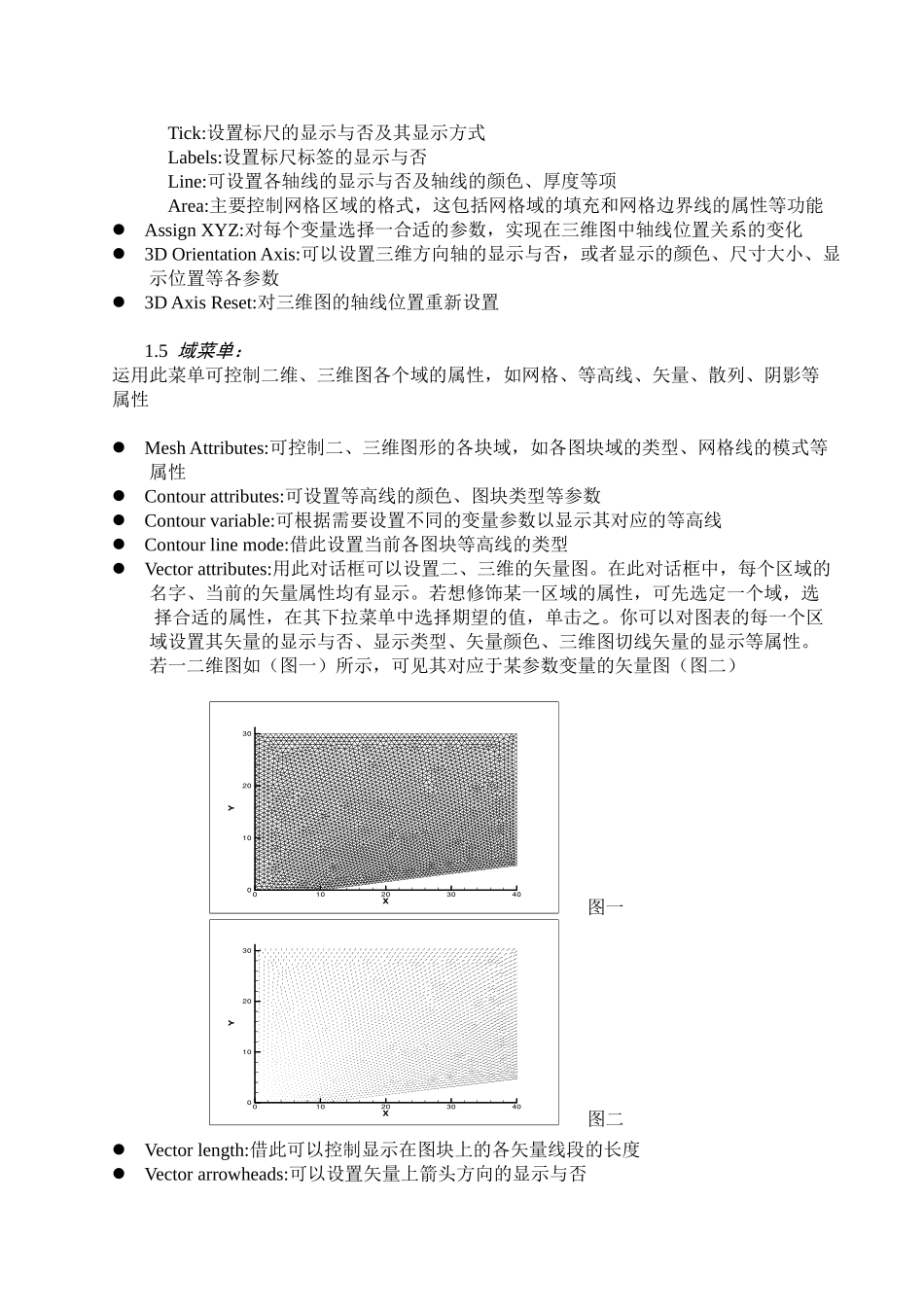

Tecplot 的使用入门与技巧前言Tecplot 是一种绘图视觉处理，使用 Tecplot 来驾驭您的资料会更显轻松无比，从简单的 xy 图到复杂的 3d 动态模拟，Tecplot 可快捷地将大量的资料转成容易了解的图表及影象。表现方式有等高线、3d 流线、网格、向量、剖面、切片、阴影、上色等…Tecplot 是一种资料视觉化软件，可以进行科学计算，将电脑计算后的资料进行视觉化处理，便于更形象化地分析一些科学数据，是一种传达分析结果功能最强大的视觉化软件。Tecplot 可以用来建立一个图形，二维数据的等高线和矢量图块。使用 Tecplot 可以很容易地在一页上建立图形和图块或者对它们进行定位。每一个图形都是在一个文本框中， 而这些框架可以被复制再修改，这就会使你很容易地对一个数据集显示其不同的视图。本文主要对 Tecplot 的使用做一个简单的说明，先简单介绍一下各菜单及其选项的一些基本而主要的功能，然后说明一下边框工具栏的基本用法，最后会分别就几个一维和二维图形来说明一下 Tecplot 中一些常用的概念和一些基本图形的处理方法。目 录第一章 菜单功能………………………………………………………………………………21.1 文件菜单……………………………………………………………………………21.2 编辑菜单……………………………………………………………………………21.3 视图菜单……………………………………………………………………………21.4 轴菜单………………………………………………………………………………21.5 域菜单………………………………………………………………………………31.6 xy 菜单……………………………………………………………………………...41.7 格式菜单…………………………………………………………………………....41.8 数据菜单……………………………………………………………………………51.9 框架菜单……………………………………………………………………………51.10 工作空间菜单……………………………………………………………………....61.11 工具菜单……………………………………………………………………………6第二章 边框工具栏选项的用法…………………………………………………………….6第三章 XY 图形的绘制实例…………………………………………………………………73.1 边框的编辑…………………………………………………………………………..73.2 ...
