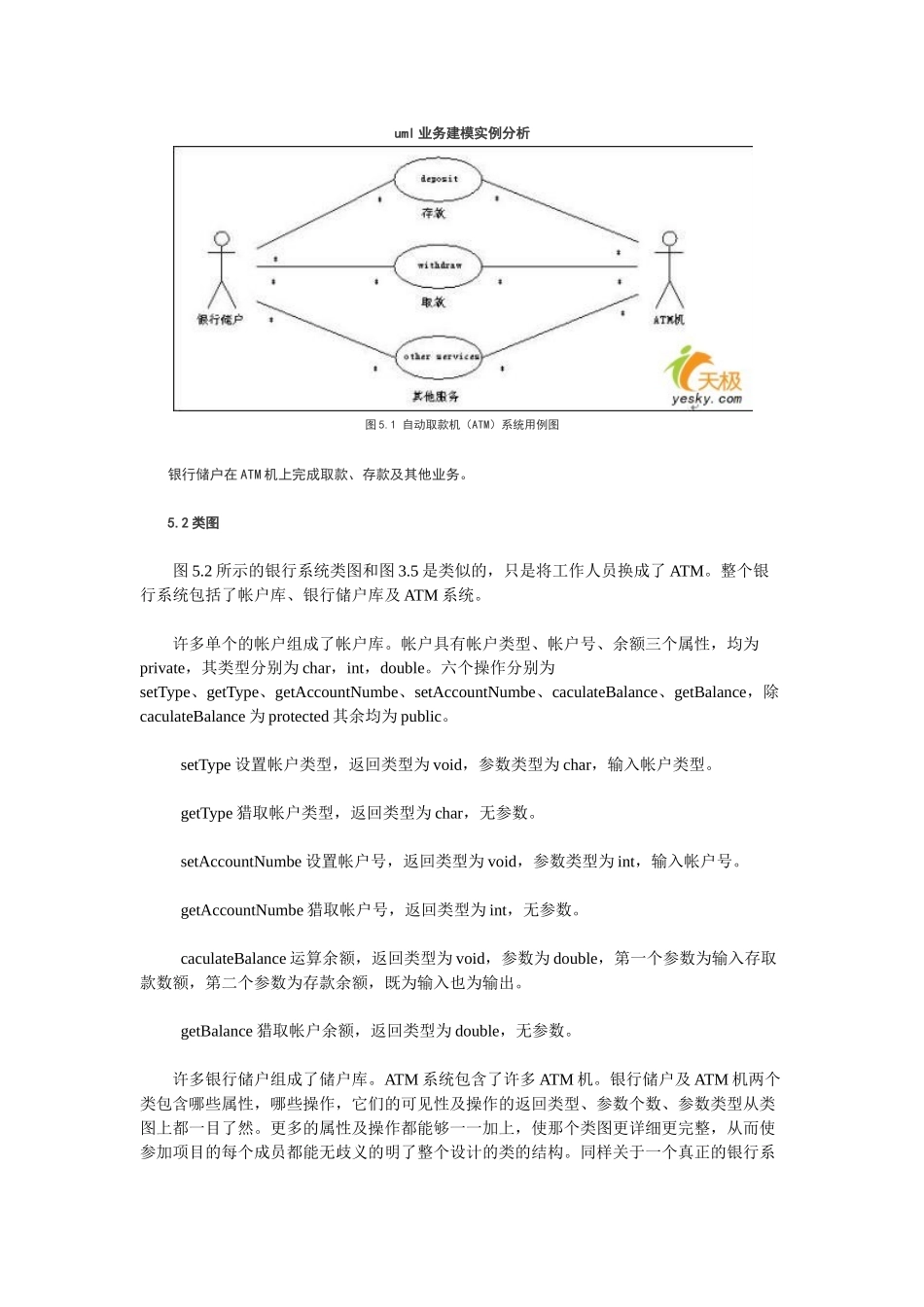

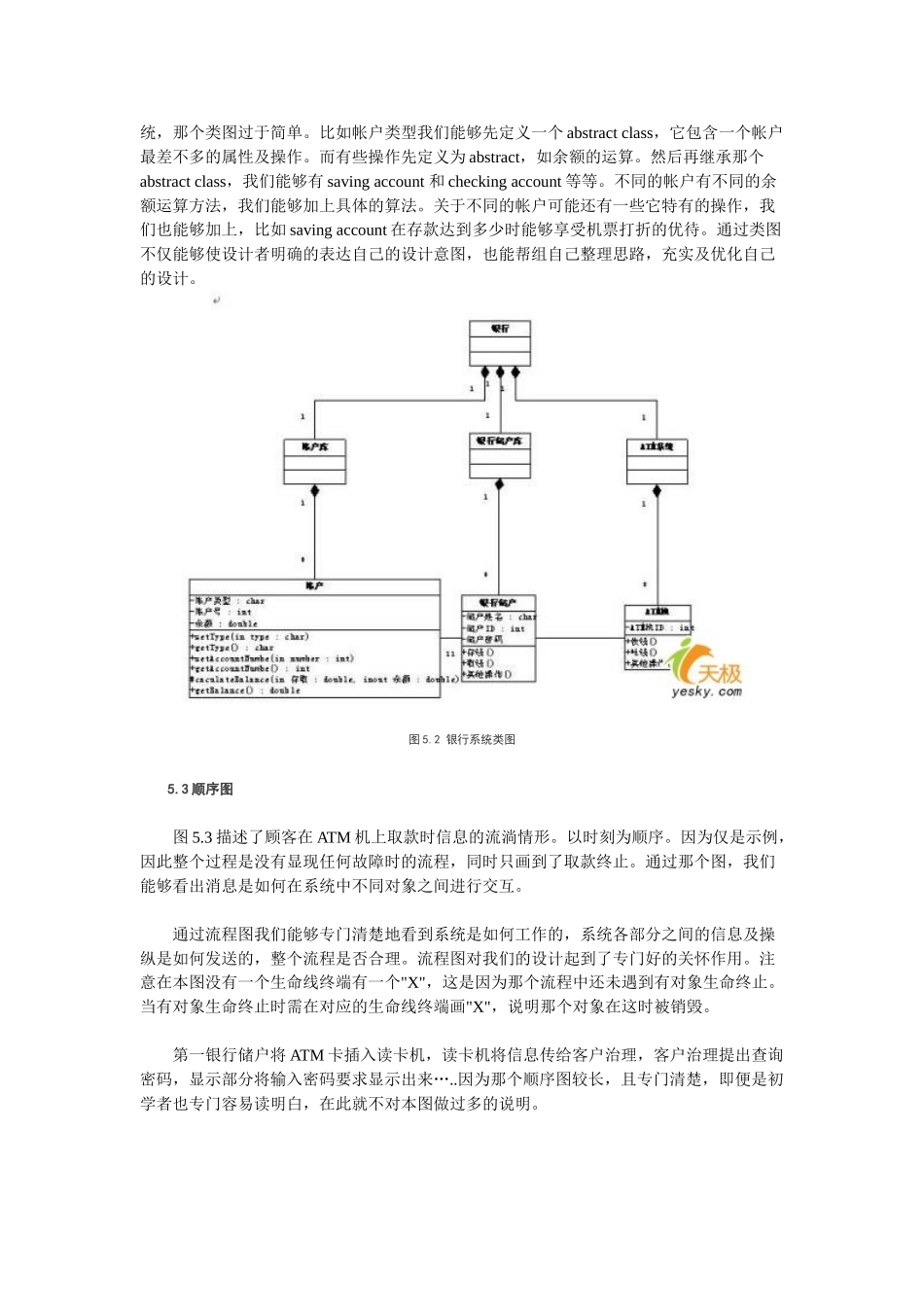

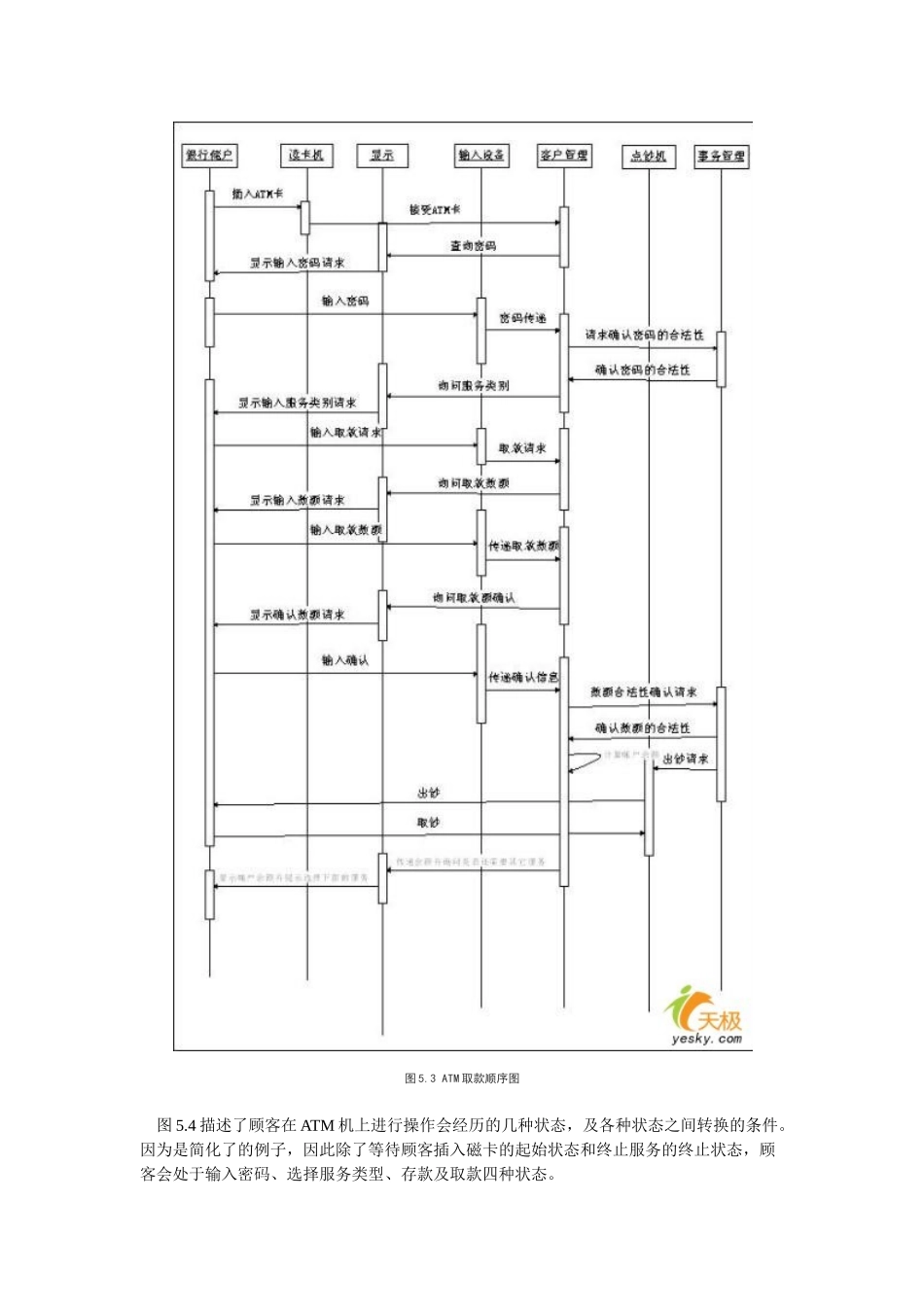

uml 业务建模实例分析图 5.1 自动取款机（ATM）系统用例图 银行储户在 ATM 机上完成取款、存款及其他业务。 5.2 类图 图 5.2 所示的银行系统类图和图 3.5 是类似的，只是将工作人员换成了 ATM。整个银行系统包括了帐户库、银行储户库及 ATM 系统。 许多单个的帐户组成了帐户库。帐户具有帐户类型、帐户号、余额三个属性，均为private，其类型分别为 char，int，double。六个操作分别为setType、getType、getAccountNumbe、setAccountNumbe、caculateBalance、getBalance，除caculateBalance 为 protected 其余均为 public。 setType 设置帐户类型，返回类型为 void，参数类型为 char，输入帐户类型。 getType 猎取帐户类型，返回类型为 char，无参数。 setAccountNumbe 设置帐户号，返回类型为 void，参数类型为 int，输入帐户号。 getAccountNumbe 猎取帐户号，返回类型为 int，无参数。 caculateBalance 运算余额，返回类型为 void，参数为 double，第一个参数为输入存取款数额，第二个参数为存款余额，既为输入也为输出。 getBalance 猎取帐户余额，返回类型为 double，无参数。 许多银行储户组成了储户库。ATM 系统包含了许多 ATM 机。银行储户及 ATM 机两个类包含哪些属性，哪些操作，它们的可见性及操作的返回类型、参数个数、参数类型从类图上都一目了然。更多的属性及操作都能够一一加上，使那个类图更详细更完整，从而使参加项目的每个成员都能无歧义的明了整个设计的类的结构。同样关于一个真正的银行系统，那个类图过于简单。比如帐户类型我们能够先定义一个 abstract class，它包含一个帐户最差不多的属性及操作。而有些操作先定义为 abstract，如余额的运算。然后再继承那个abstract class，我们能够有 saving account 和 checking account 等等。不同的帐户有不同的余额运算方法，我们能够加上具体的算法。关于不同的帐户可能还有一些它特有的操作，我们也能够加上，比如 saving account 在存款达到多少时能够享受机票打折的优待。通过类图不仅能够使设计者明确的表达自己的设计意图，也能帮组自己整理思路，充实及优化自己的设计。 图 5.2 银行系统类图 5.3 顺序图 图 5.3 描述了顾客在 ATM 机上取款时信息的流淌情形。以时刻为顺序。因为仅是示例，因此整个过程是没有显现任何故障时的流程，同时只画到了取款终止。通过那个图，我们能够看出消息是如何在...
