UT斯达康研发生产中心圆厅钢结构施工方案

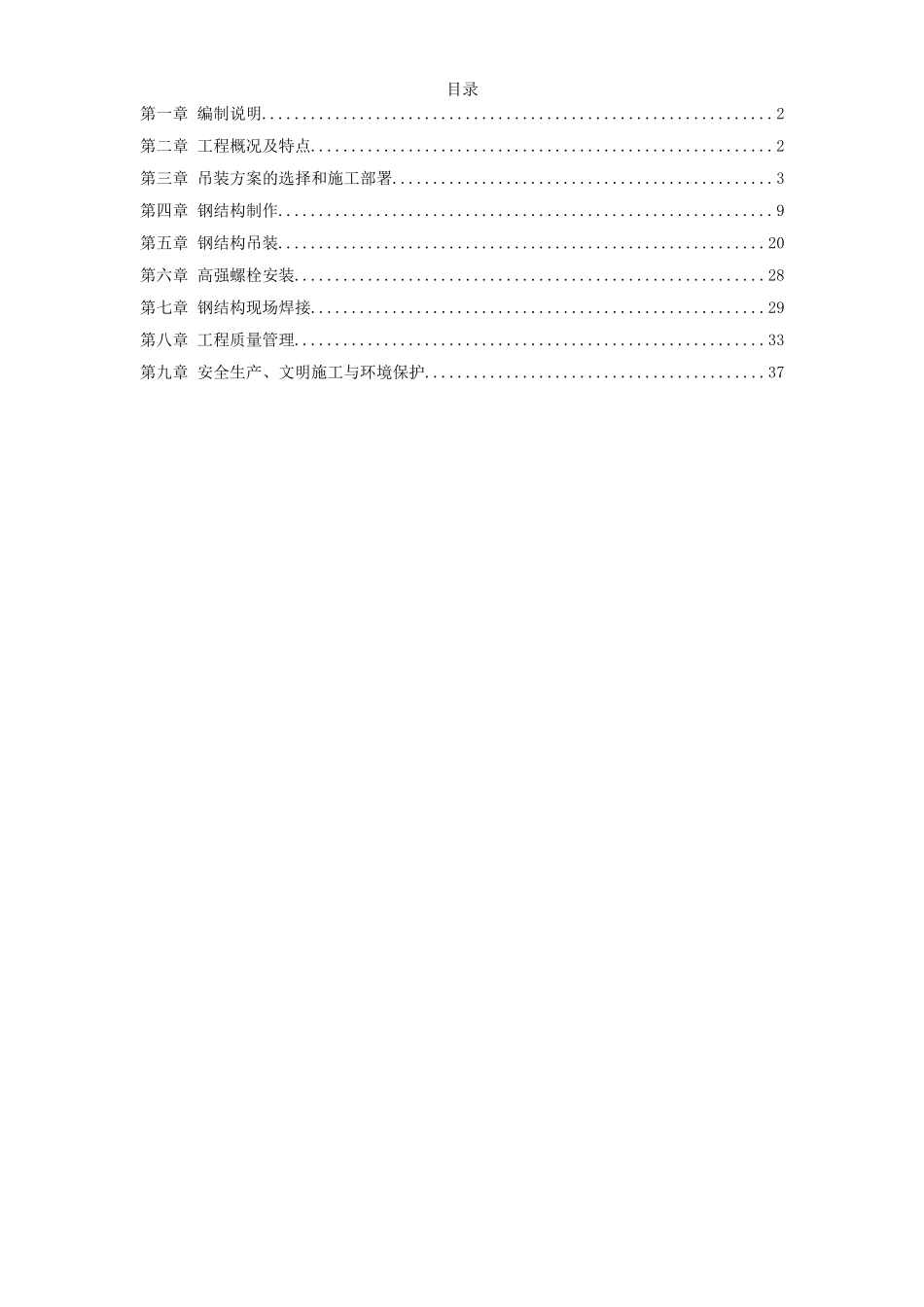

目录第一章 编制说明...............................................................2第二章 工程概况及特点.........................................................2第三章 吊装方案的选择和施工部署...............................................3第四章 钢结构制作.............................................................9第五章 钢结构吊装............................................................20第六章 高强螺栓安装..........................................................28第七章 钢结构现场焊接........................................................29第八章 工程质量管理..........................................................33第九章 安全生产、文明施工与环境保护..........................................37编制说明1.1 编制依据1.1.1 根据总包提供的施工图纸（结施 157～163）。1.1.2 现场实际情况。1.1.3 相关的施工法律规范、标准、规程。1.2 本工程施工采纳的主要标准《钢结构工程施工质量验收法律规范》GB50205—2001 《建筑钢结构焊接规程》JGJ81—2025 《钢焊缝手工超声波探伤方法和探伤结果的分级》GB11345 《钢结构高强螺栓连接的设计、施工及验收规程》JGJ82—91 《工程测量法律规范》GB50026—93 《建筑施工安全检查标准》JGJ59—99其他现行标准、法律规范、规程、规定。工程概况及特点2.1 工程概况 UT 斯达康研发项目是一座建筑面积 250000m2， 集科研、生产为一体的现代化厂房。我公司主要施工其Ⅱ段圆厅的劲性墙中连梁、二层和三层的钢梁制作与吊装。钢梁的最大跨度为 34.1m，截面为 3250mm×600mm×40mm×60mm，最重为 57.3t。2.2 工程特点2.2.1 大梁跨度大，为 34.1m，单根重达 57.3t。安装高度高，精度控制严，且跨河安装，增加了难度。，截面大（3250mm×600mm×40mm×60mm）2.2.2 焊件钢板厚（30～60mm）， 焊缝多，焊接标准要求高（全熔透），现场条件差，增加了确保质量的难度。2.2.3 工期紧，吊装不能连续进行，并与土建交叉作业，现场吊装条件差，增加了施工组织和安全生产的难度，必须实行特别的安全技术措施，确保安全生产万无一失。吊装方案的选择和施工部署3.1 吊装方案的选择选择一台 150t 履带吊作为主吊设备，一台 50t 汽车吊作为辅吊设备，采纳自下而上，从中间向两侧分层分段吊装的方法。其中大型钢梁采纳地...
