xx大桥墩身施工方案

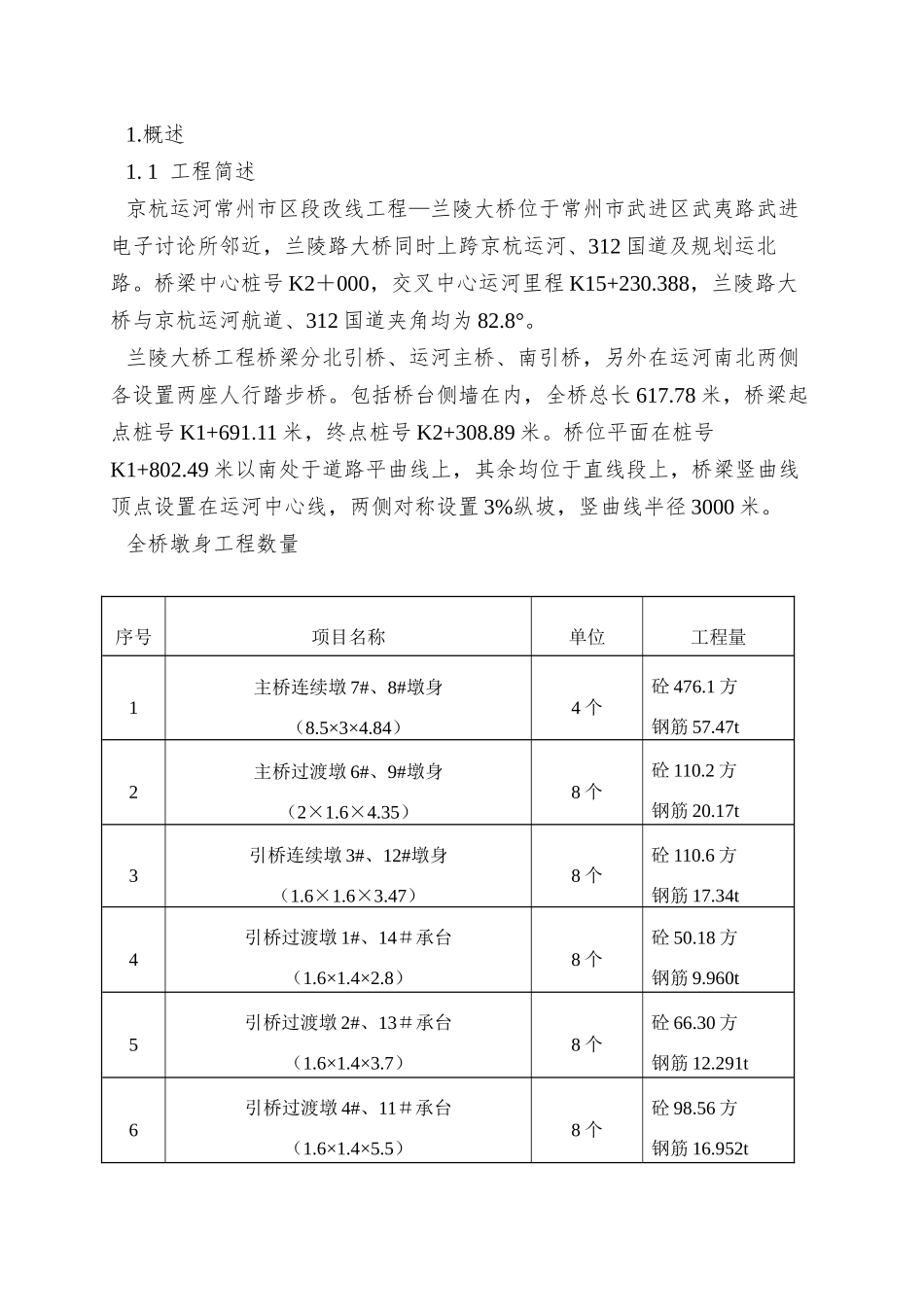

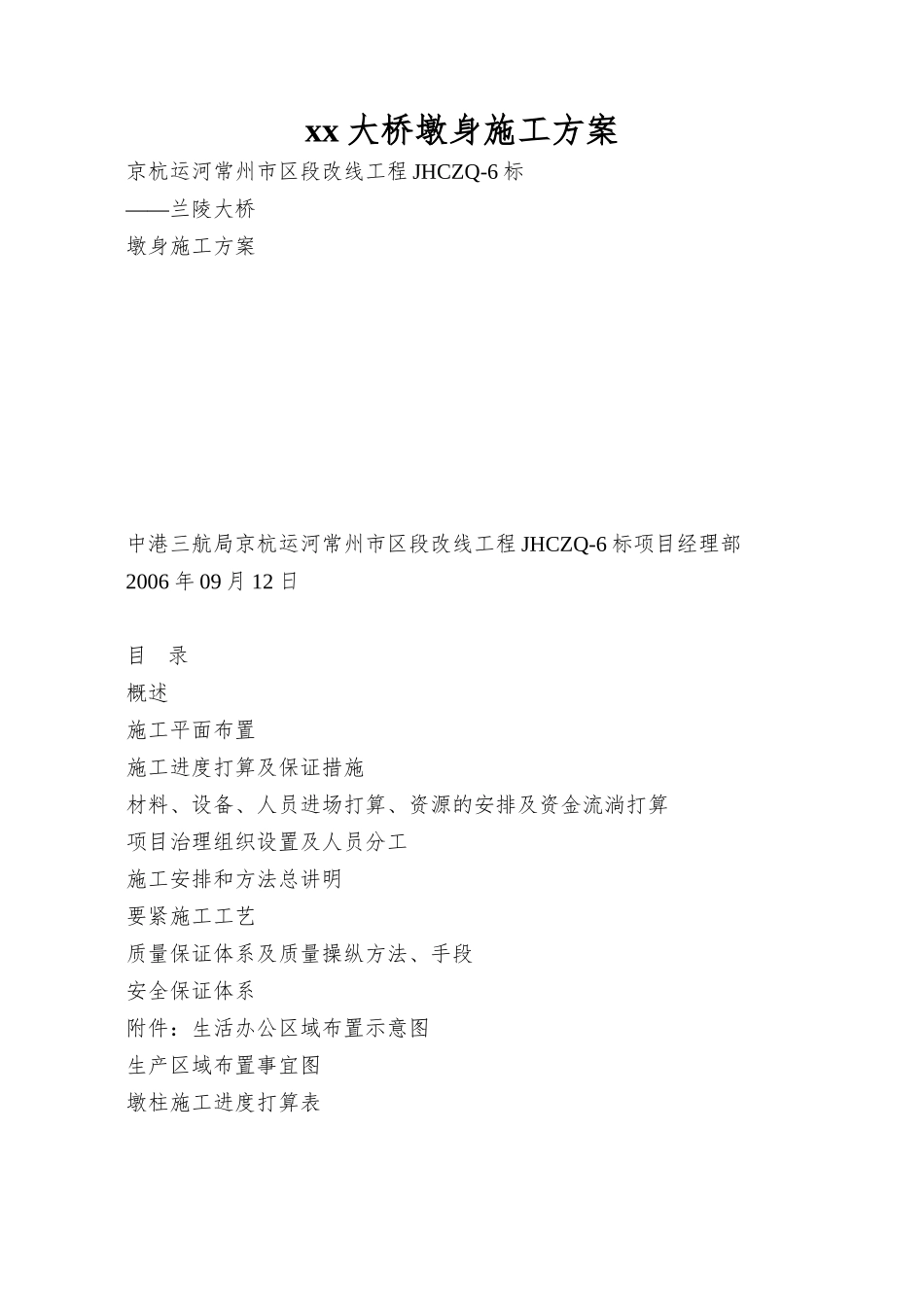

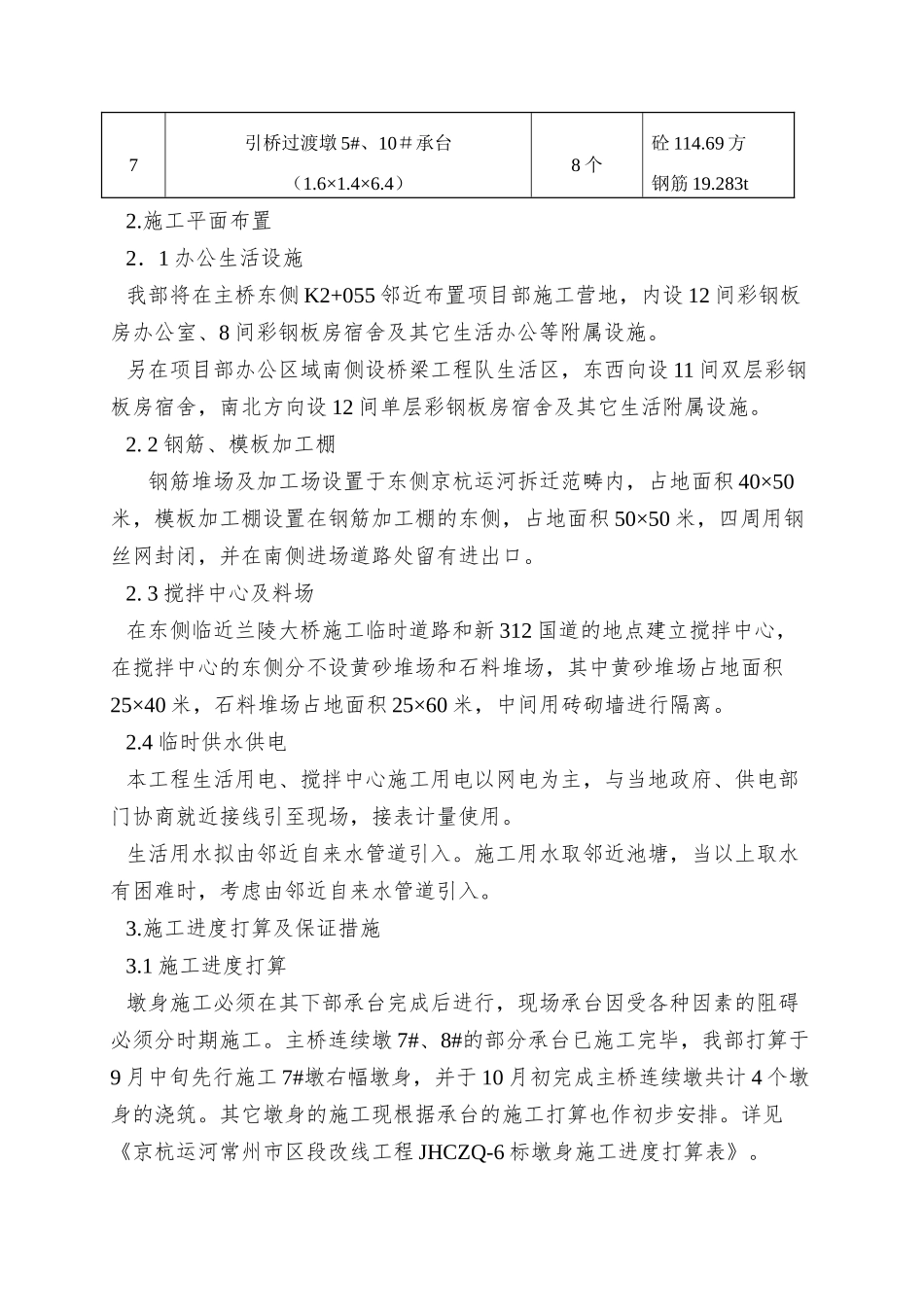

xx 大桥墩身施工方案京杭运河常州市区段改线工程 JHCZQ-6 标——兰陵大桥墩身施工方案中港三航局京杭运河常州市区段改线工程 JHCZQ-6 标项目经理部2006 年 09 月 12 日目 录概述施工平面布置施工进度打算及保证措施材料、设备、人员进场打算、资源的安排及资金流淌打算项目治理组织设置及人员分工施工安排和方法总讲明要紧施工工艺质量保证体系及质量操纵方法、手段安全保证体系附件：生活办公区域布置示意图生产区域布置事宜图 墩柱施工进度打算表1.概述1. 1 工程简述京杭运河常州市区段改线工程—兰陵大桥位于常州市武进区武夷路武进电子讨论所邻近，兰陵路大桥同时上跨京杭运河、312 国道及规划运北路。桥梁中心桩号 K2＋000，交叉中心运河里程 K15+230.388，兰陵路大桥与京杭运河航道、312 国道夹角均为 82.8°。兰陵大桥工程桥梁分北引桥、运河主桥、南引桥，另外在运河南北两侧各设置两座人行踏步桥。包括桥台侧墙在内，全桥总长 617.78 米，桥梁起点桩号 K1+691.11 米，终点桩号 K2+308.89 米。桥位平面在桩号K1+802.49 米以南处于道路平曲线上，其余均位于直线段上，桥梁竖曲线顶点设置在运河中心线，两侧对称设置 3%纵坡，竖曲线半径 3000 米。全桥墩身工程数量序号项目名称单位工程量1主桥连续墩 7#、8#墩身（8.5×3×4.84）4 个砼 476.1 方钢筋 57.47t2主桥过渡墩 6#、9#墩身（2×1.6×4.35）8 个砼 110.2 方钢筋 20.17t3引桥连续墩 3#、12#墩身 （1.6×1.6×3.47）8 个砼 110.6 方钢筋 17.34t4引桥过渡墩 1#、14＃承台（1.6×1.4×2.8）（1.5×4.5×31.5/2）8 个砼 50.18 方钢筋 9.960t5引桥过渡墩 2#、13＃承台（1.6×1.4×3.7）8 个砼 66.30 方钢筋 12.291t6引桥过渡墩 4#、11＃承台（1.6×1.4×5.5）8 个砼 98.56 方钢筋 16.952t7引桥过渡墩 5#、10＃承台（1.6×1.4×6.4）8 个砼 114.69 方钢筋 19.283t2.施工平面布置2．1 办公生活设施我部将在主桥东侧 K2+055 邻近布置项目部施工营地，内设 12 间彩钢板房办公室、8 间彩钢板房宿舍及其它生活办公等附属设施。另在项目部办公区域南侧设桥梁工程队生活区，东西向设 11 间双层彩钢板房宿舍，南北方向设 12 间单层彩钢板房宿舍及其它生活附属设施。2. 2 钢筋、模板加工棚 钢筋堆场及加工场设置于东侧京杭运河拆迁范畴内，占地面积 40×50米，模板加工棚设置在钢筋加工棚的东侧，占地面积 50×50 ...
