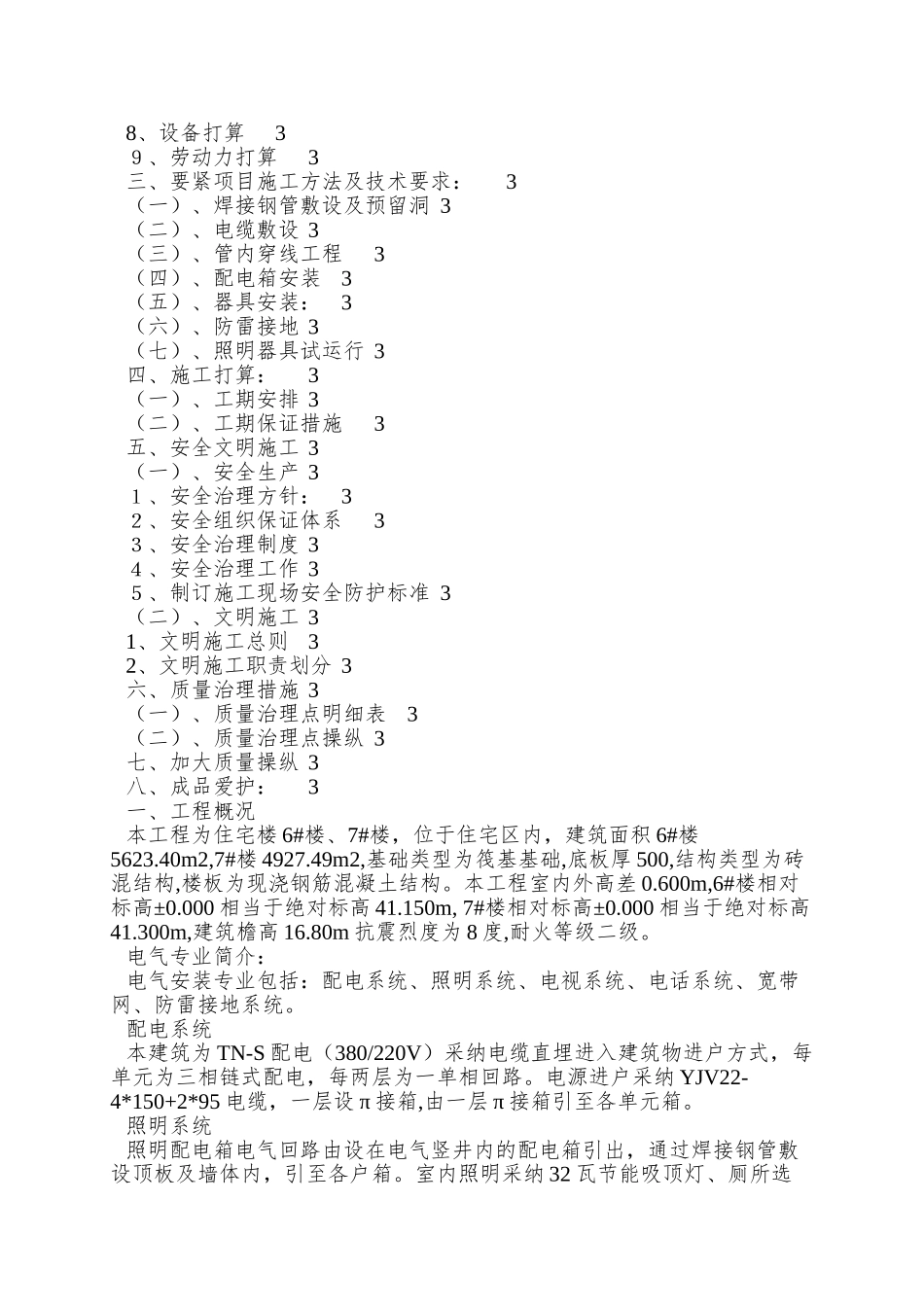

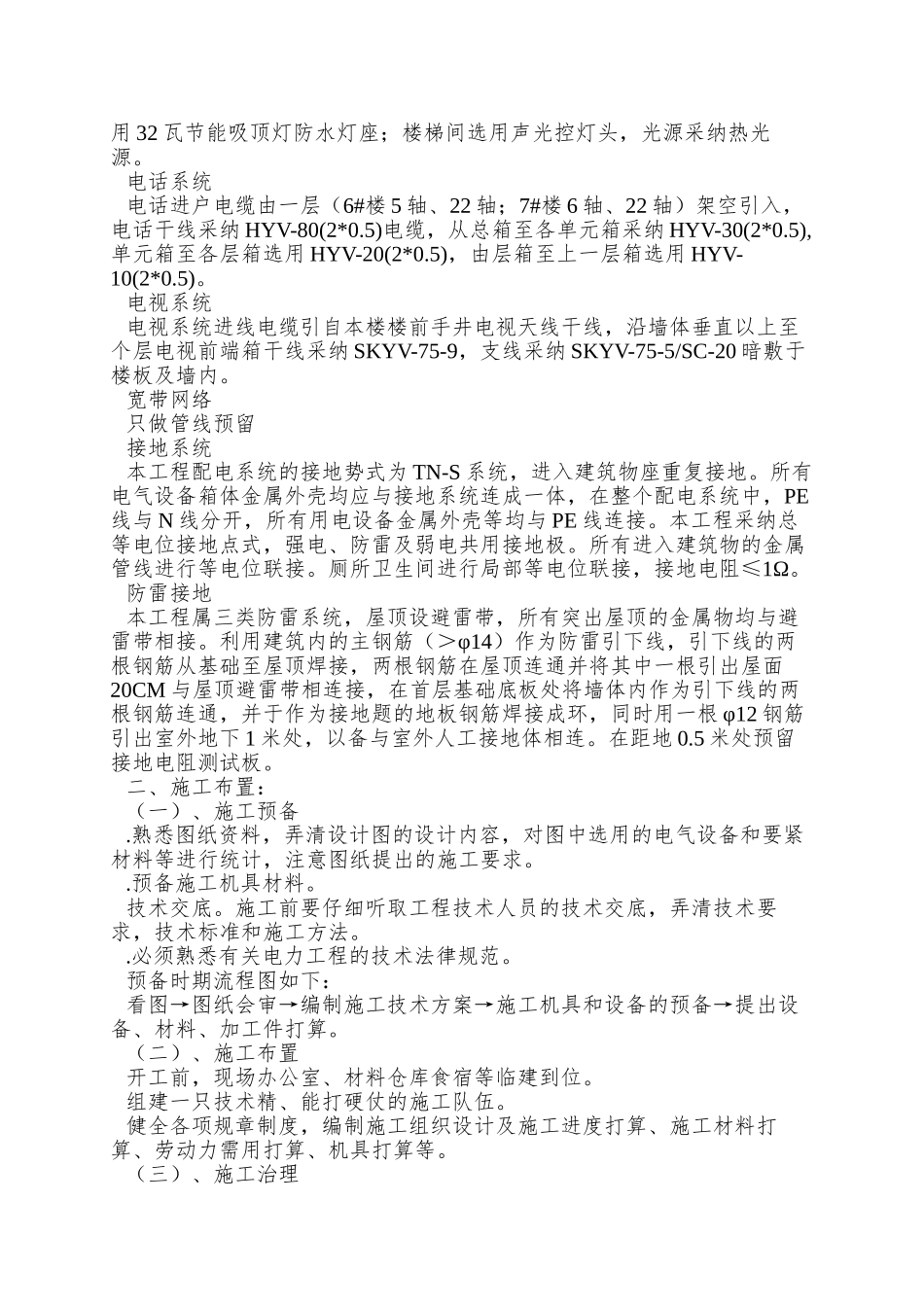

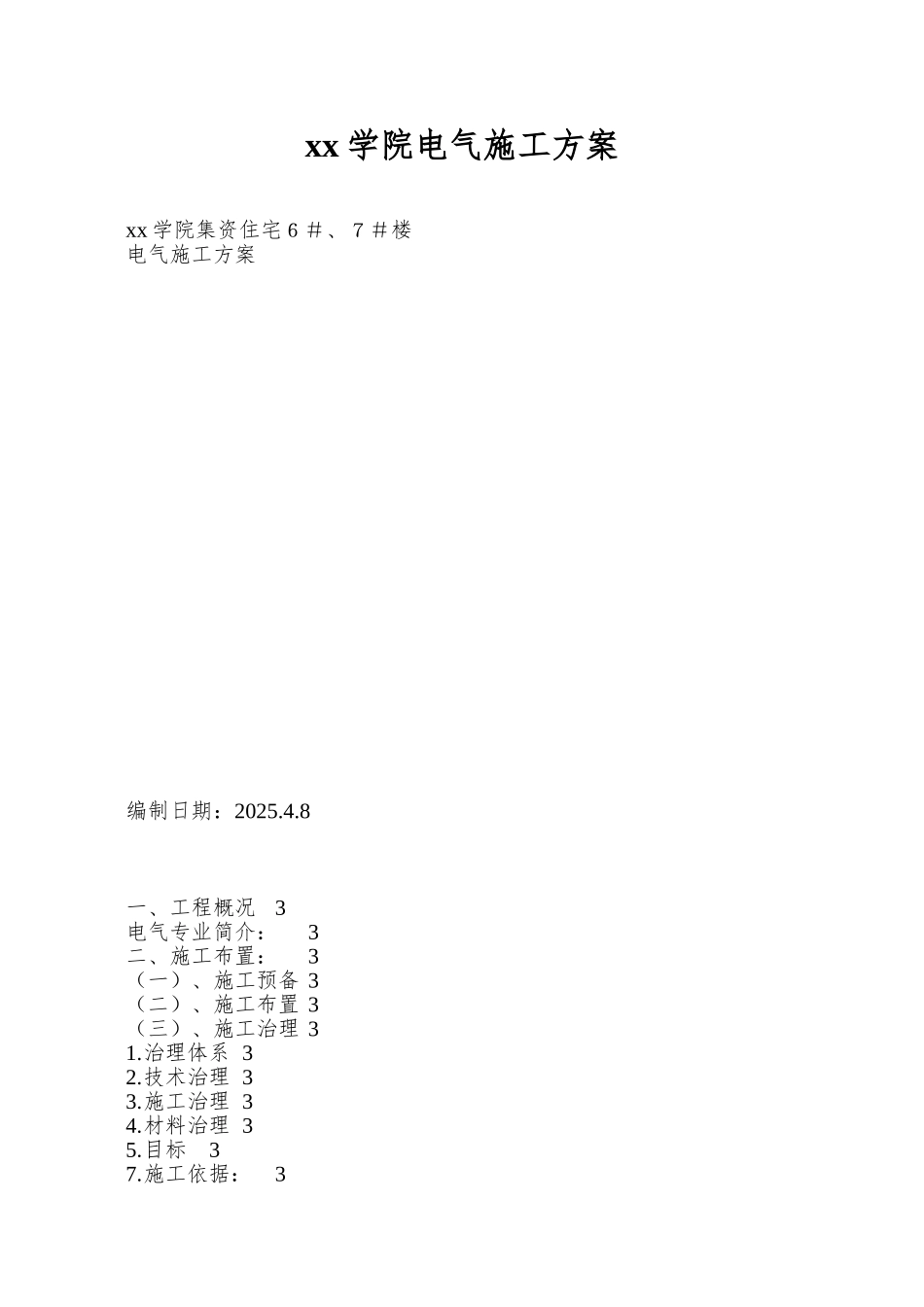

xx 学院电气施工方案xx 学院集资住宅６＃、７＃楼电气施工方案编制日期：2025.4.8一、工程概况3电气专业简介：3二、施工布置：3（一）、施工预备 3（二）、施工布置 3（三）、施工治理 31.治理体系 32.技术治理 33.施工治理 34.材料治理 35.目标37.施工依据：38、设备打算3９、劳动力打算3三、要紧项目施工方法及技术要求：3（一）、焊接钢管敷设及预留洞 3（二）、电缆敷设 3（三）、管内穿线工程3（四）、配电箱安装3（五）、器具安装：3（六）、防雷接地 3（七）、照明器具试运行 3四、施工打算：3（一）、工期安排 3（二）、工期保证措施3五、安全文明施工 3（一）、安全生产 3１、安全治理方针：3２、安全组织保证体系3３、安全治理制度 3４、安全治理工作 3５、制订施工现场安全防护标准 3（二）、文明施工 31、文明施工总则32、文明施工职责划分 3六、质量治理措施 3（一）、质量治理点明细表3（二）、质量治理点操纵 3七、加大质量操纵 3八、成品爱护：3一、工程概况本工程为住宅楼 6#楼、7#楼，位于住宅区内，建筑面积 6#楼5623.40m2,7#楼 4927.49m2,基础类型为筏基基础,底板厚 500,结构类型为砖混结构,楼板为现浇钢筋混凝土结构。本工程室内外高差 0.600m,6#楼相对标高±0.000 相当于绝对标高 41.150m, 7#楼相对标高±0.000 相当于绝对标高41.300m,建筑檐高 16.80m 抗震烈度为 8 度,耐火等级二级。电气专业简介：电气安装专业包括：配电系统、照明系统、电视系统、电话系统、宽带网、防雷接地系统。配电系统本建筑为 TN-S 配电（380/220V）采纳电缆直埋进入建筑物进户方式，每单元为三相链式配电，每两层为一单相回路。电源进户采纳 YJV22-4*150+2*95 电缆，一层设 π 接箱,由一层 π 接箱引至各单元箱。照明系统照明配电箱电气回路由设在电气竖井内的配电箱引出，通过焊接钢管敷设顶板及墙体内，引至各户箱。室内照明采纳 32 瓦节能吸顶灯、厕所选用 32 瓦节能吸顶灯防水灯座；楼梯间选用声光控灯头，光源采纳热光源。电话系统电话进户电缆由一层（6#楼 5 轴、22 轴；7#楼 6 轴、22 轴）架空引入，电话干线采纳 HYV-80(2*0.5)电缆，从总箱至各单元箱采纳 HYV-30(2*0.5),单元箱至各层箱选用 HYV-20(2*0.5)，由层箱至上一层箱选用 HYV-10(2*0.5)。电视系统电视系统进线电缆引自本楼楼前手井电视天线干线，沿墙体垂直以上至个层电视前端箱干线采纳 SKYV-75-9，支线采纳 SKYV...
