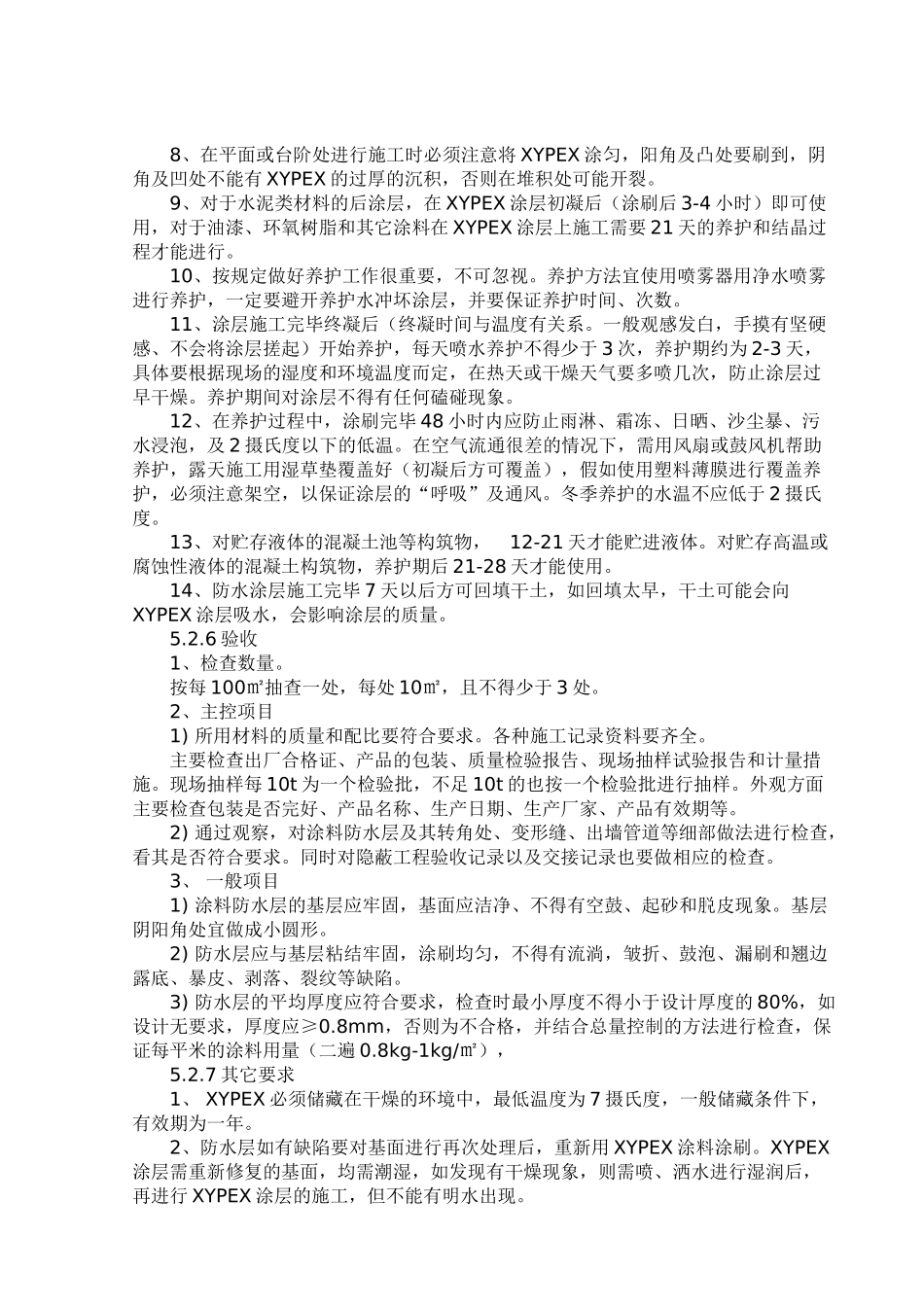

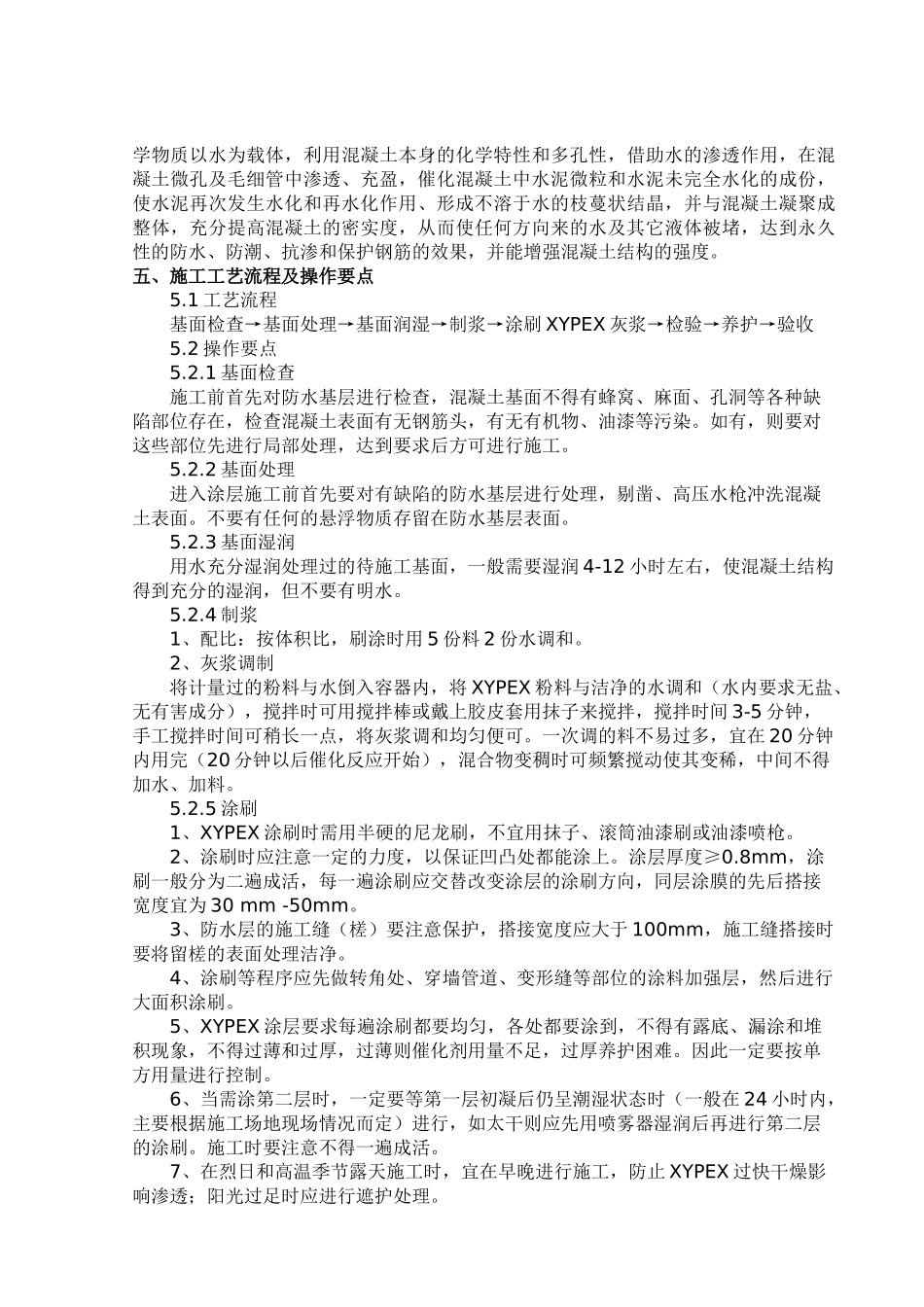

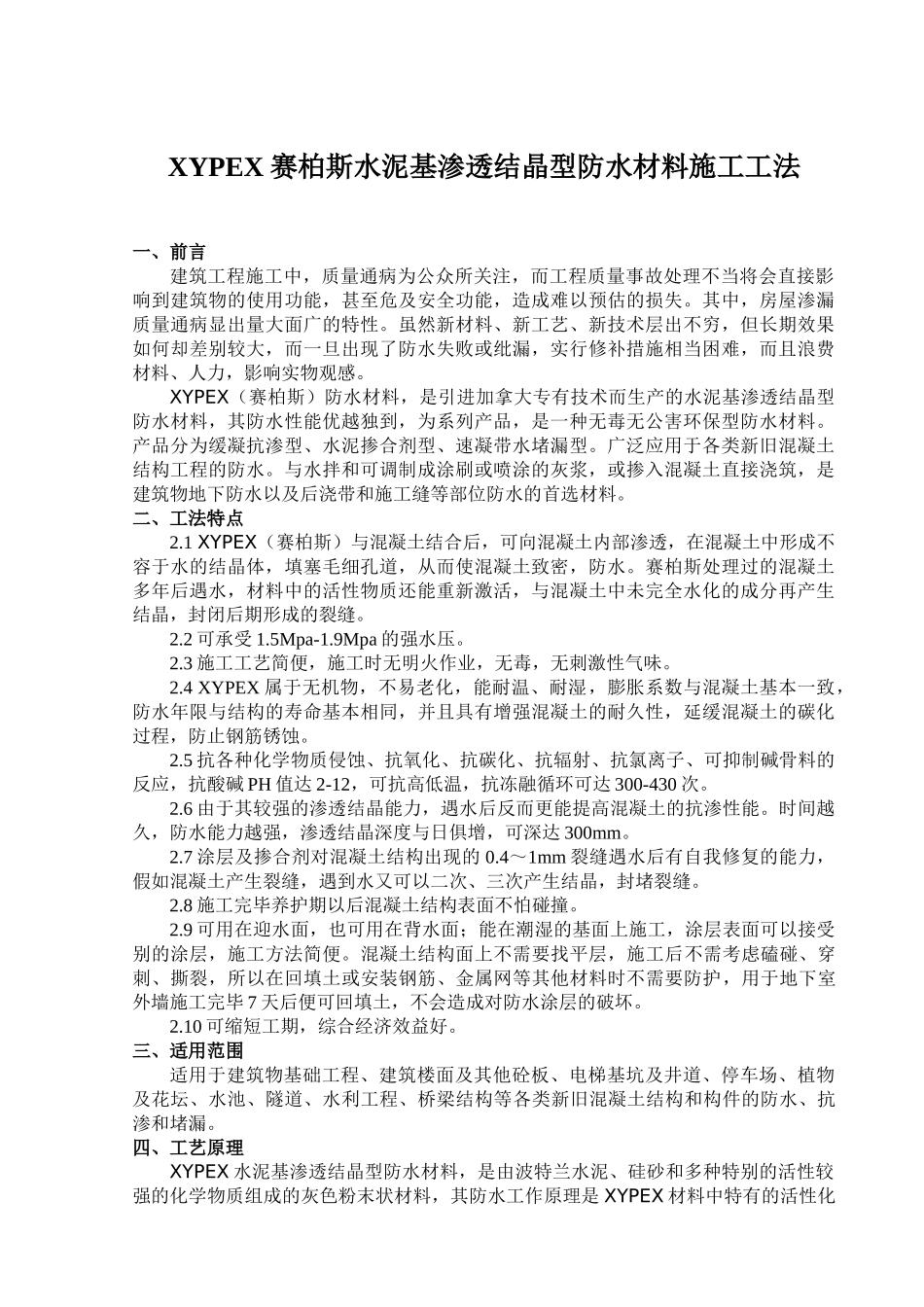

XYPEX 赛柏斯水泥基渗透结晶型防水材料施工工法一、前言建筑工程施工中，质量通病为公众所关注，而工程质量事故处理不当将会直接影响到建筑物的使用功能，甚至危及安全功能，造成难以预估的损失。其中，房屋渗漏质量通病显出量大面广的特性。虽然新材料、新工艺、新技术层出不穷，但长期效果如何却差别较大，而一旦出现了防水失败或纰漏，实行修补措施相当困难，而且浪费材料、人力，影响实物观感。XYPEX（赛柏斯）防水材料，是引进加拿大专有技术而生产的水泥基渗透结晶型防水材料，其防水性能优越独到，为系列产品，是一种无毒无公害环保型防水材料。产品分为缓凝抗渗型、水泥掺合剂型、速凝带水堵漏型。广泛应用于各类新旧混凝土结构工程的防水。与水拌和可调制成涂刷或喷涂的灰浆，或掺入混凝土直接浇筑，是建筑物地下防水以及后浇带和施工缝等部位防水的首选材料。二、工法特点2.1 XYPEX（赛柏斯）与混凝土结合后，可向混凝土内部渗透，在混凝土中形成不容于水的结晶体，填塞毛细孔道，从而使混凝土致密，防水。赛柏斯处理过的混凝土多年后遇水，材料中的活性物质还能重新激活，与混凝土中未完全水化的成分再产生结晶，封闭后期形成的裂缝。 2.2 可承受 1.5Mpa-1.9Mpa 的强水压。2.3 施工工艺简便，施工时无明火作业，无毒，无刺激性气味。 2.4 XYPEX 属于无机物，不易老化，能耐温、耐湿，膨胀系数与混凝土基本一致，防水年限与结构的寿命基本相同，并且具有增强混凝土的耐久性，延缓混凝土的碳化过程，防止钢筋锈蚀。2.5 抗各种化学物质侵蚀、抗氧化、抗碳化、抗辐射、抗氯离子、可抑制碱骨料的反应，抗酸碱 PH 值达 2-12，可抗高低温，抗冻融循环可达 300-430 次。2.6 由于其较强的渗透结晶能力，遇水后反而更能提高混凝土的抗渗性能。时间越久，防水能力越强，渗透结晶深度与日俱增，可深达 300mm。2.7 涂层及掺合剂对混凝土结构出现的 0.4～1mm 裂缝遇水后有自我修复的能力，假如混凝土产生裂缝，遇到水又可以二次、三次产生结晶，封堵裂缝。2.8 施工完毕养护期以后混凝土结构表面不怕碰撞。2.9 可用在迎水面，也可用在背水面；能在潮湿的基面上施工，涂层表面可以接受别的涂层，施工方法简便。混凝土结构面上不需要找平层，施工后不需考虑磕碰、穿刺、撕裂，所以在回填土或安装钢筋、金属网等其他材料时不需要防护，用于地下室外墙施工完毕 7 天后便可回填土，不会造成对防水涂层的破坏。2.10 可缩短工期，综...
