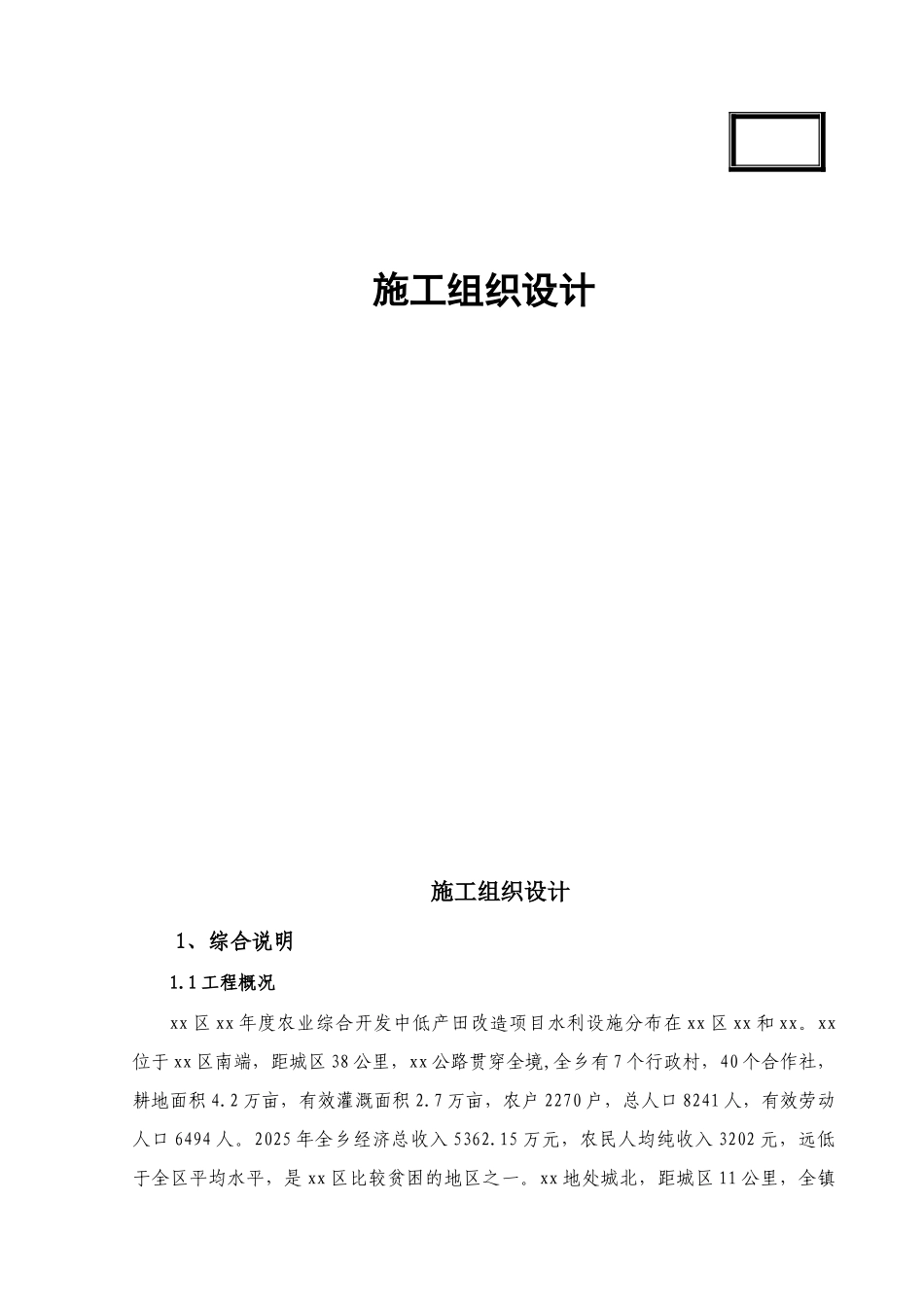

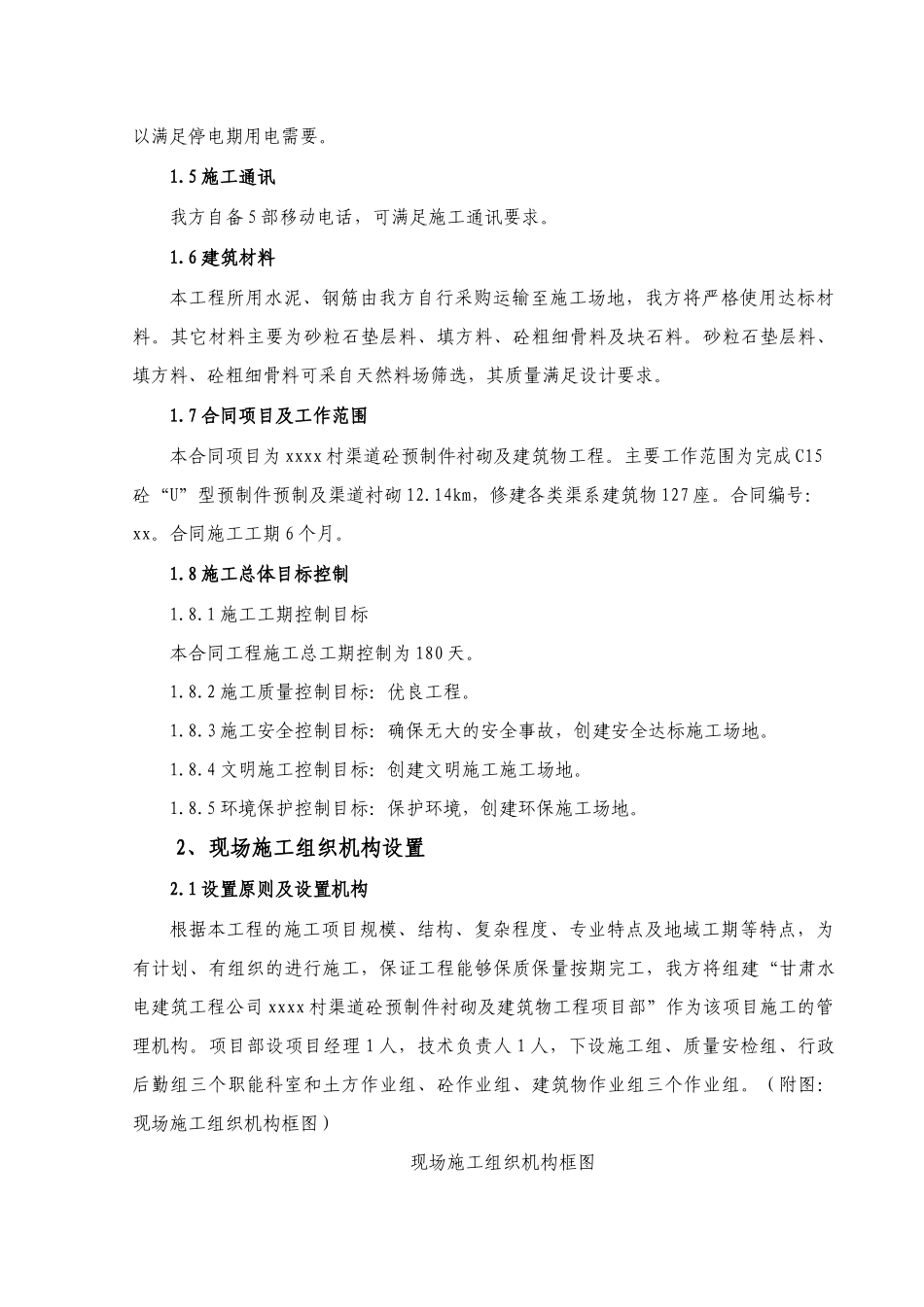

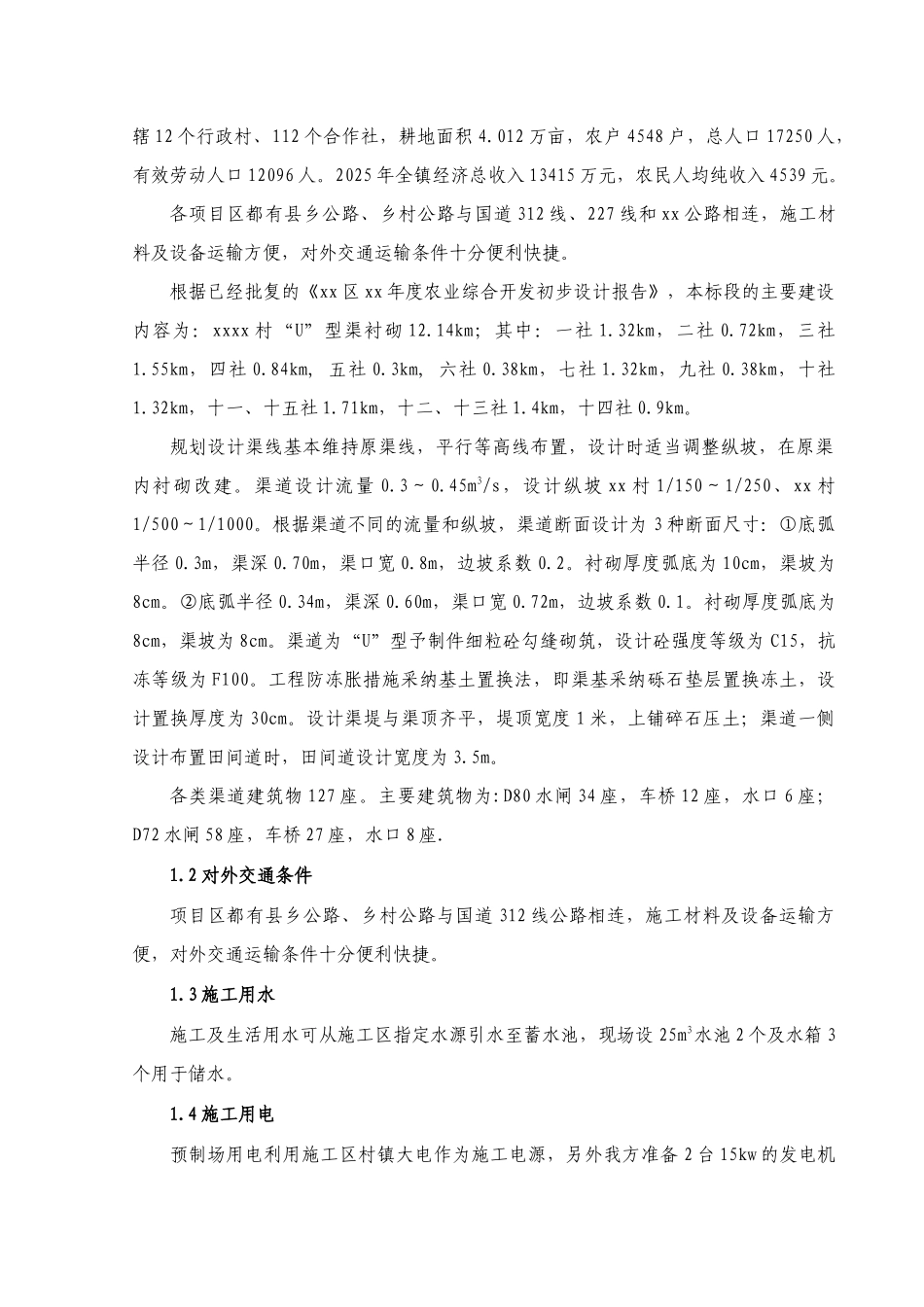

“u”型渠道预制件衬砌施工组织设计

施工组织设计施工组织设计1、综合说明1.1 工程概况xx 区 xx 年度农业综合开发中低产田改造项目水利设施分布在 xx 区 xx 和 xx。xx位于 xx 区南端，距城区 38 公里，xx 公路贯穿全境,全乡有 7 个行政村，40 个合作社，耕地面积 4.2 万亩，有效灌溉面积 2.7 万亩，农户 2270 户，总人口 8241 人，有效劳动人口 6494 人。2025 年全乡经济总收入 5362.15 万元，农民人均纯收入 3202 元，远低于全区平均水平，是 xx 区比较贫困的地区之一。xx 地处城北，距城区 11 公里，全镇辖 12 个行政村、112 个合作社，耕地面积 4.012 万亩，农户 4548 户，总人口 17250 人，有效劳动人口 12096 人。2025 年全镇经济总收入 13415 万元，农民人均纯收入 4539 元。各项目区都有县乡公路、乡村公路与国道 312 线、227 线和 xx 公路相连，施工材料及设备运输方便，对外交通运输条件十分便利快捷。根据已经批复的《xx 区 xx 年度农业综合开发初步设计报告》，本标段的主要建设内容为：xxxx 村“U”型渠衬砌 12.14km；其中：一社 1.32km，二社 0.72km，三社1.55km，四社 0.84km, 五社 0.3km, 六社 0.38km，七社 1.32km，九社 0.38km，十社1.32km，十一、十五社 1.71km，十二、十三社 1.4km，十四社 0.9km。规划设计渠线基本维持原渠线，平行等高线布置，设计时适当调整纵坡，在原渠内衬砌改建。渠道设计流量 0.3～0.45m3/s，设计纵坡 xx 村 1/150～1/250、xx 村1/500～1/1000。根据渠道不同的流量和纵坡，渠道断面设计为 3 种断面尺寸：①底弧半径 0.3m，渠深 0.70m，渠口宽 0.8m，边坡系数 0.2。衬砌厚度弧底为 10cm，渠坡为8cm。②底弧半径 0.34m，渠深 0.60m，渠口宽 0.72m，边坡系数 0.1。衬砌厚度弧底为8cm，渠坡为 8cm。渠道为“U”型予制件细粒砼勾缝砌筑，设计砼强度等级为 C15，抗冻等级为 F100。工程防冻胀措施采纳基土置换法，即渠基采纳砾石垫层置换冻土，设计置换厚度为 30cm。设计渠堤与渠顶齐平，堤顶宽度 1 米，上铺碎石压土；渠道一侧设计布置田间道时，田间道设计宽度为 3.5m。各类渠道建筑物 127 座。主要建筑物为:D80 水闸 34 座，车桥 12 座，水口 6 座；D72 水闸 58 座，车桥 27 座，水口 8 座. 1.2 对外交通条件项目区都有县乡公路、乡村公路与国道 312 线公路相连，施工材料及设备运输方便，对外交通运输条件十分便利快...
