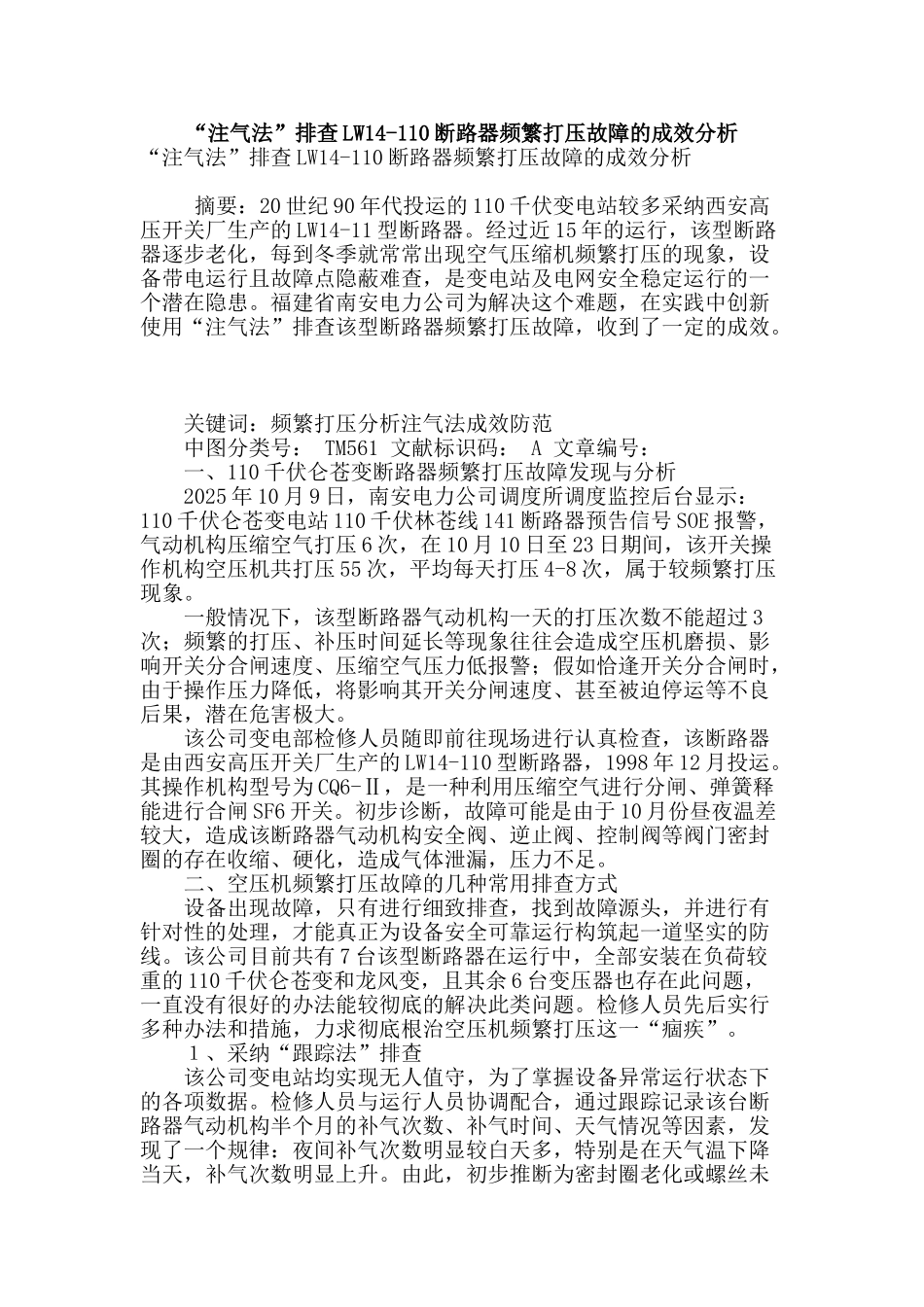

“注气法”排查 LW14-110 断路器频繁打压故障的成效分析“注气法”排查 LW14-110 断路器频繁打压故障的成效分析 摘要：20 世纪 90 年代投运的 110 千伏变电站较多采纳西安高压开关厂生产的 LW14-11 型断路器。经过近 15 年的运行，该型断路器逐步老化，每到冬季就常常出现空气压缩机频繁打压的现象，设备带电运行且故障点隐蔽难查，是变电站及电网安全稳定运行的一个潜在隐患。福建省南安电力公司为解决这个难题，在实践中创新使用“注气法”排查该型断路器频繁打压故障，收到了一定的成效。 关键词：频繁打压分析注气法成效防范 中图分类号： TM561 文献标识码： A 文章编号： 一、110 千伏仑苍变断路器频繁打压故障发现与分析 2025 年 10 月 9 日，南安电力公司调度所调度监控后台显示：110 千伏仑苍变电站 110 千伏林苍线 141 断路器预告信号 SOE 报警，气动机构压缩空气打压 6 次，在 10 月 10 日至 23 日期间，该开关操作机构空压机共打压 55 次，平均每天打压 4-8 次，属于较频繁打压现象。 一般情况下，该型断路器气动机构一天的打压次数不能超过 3次；频繁的打压、补压时间延长等现象往往会造成空压机磨损、影响开关分合闸速度、压缩空气压力低报警；假如恰逢开关分合闸时，由于操作压力降低，将影响其开关分闸速度、甚至被迫停运等不良后果，潜在危害极大。 该公司变电部检修人员随即前往现场进行认真检查，该断路器是由西安高压开关厂生产的 LW14-110 型断路器，1998 年 12 月投运。其操作机构型号为 CQ6-Ⅱ，是一种利用压缩空气进行分闸、弹簧释能进行合闸 SF6 开关。初步诊断，故障可能是由于 10 月份昼夜温差较大，造成该断路器气动机构安全阀、逆止阀、控制阀等阀门密封圈的存在收缩、硬化，造成气体泄漏，压力不足。 二、空压机频繁打压故障的几种常用排查方式 设备出现故障，只有进行细致排查，找到故障源头，并进行有针对性的处理，才能真正为设备安全可靠运行构筑起一道坚实的防线。该公司目前共有 7 台该型断路器在运行中，全部安装在负荷较重的 110 千伏仑苍变和龙风变，且其余 6 台变压器也存在此问题，一直没有很好的办法能较彻底的解决此类问题。检修人员先后实行多种办法和措施，力求彻底根治空压机频繁打压这一“痼疾”。 １、采纳“跟踪法”排查 该公司变电站均实现无人值守，为了掌握设备异常运行状态下的各项数据。检修人员与运行人员协调配合...
