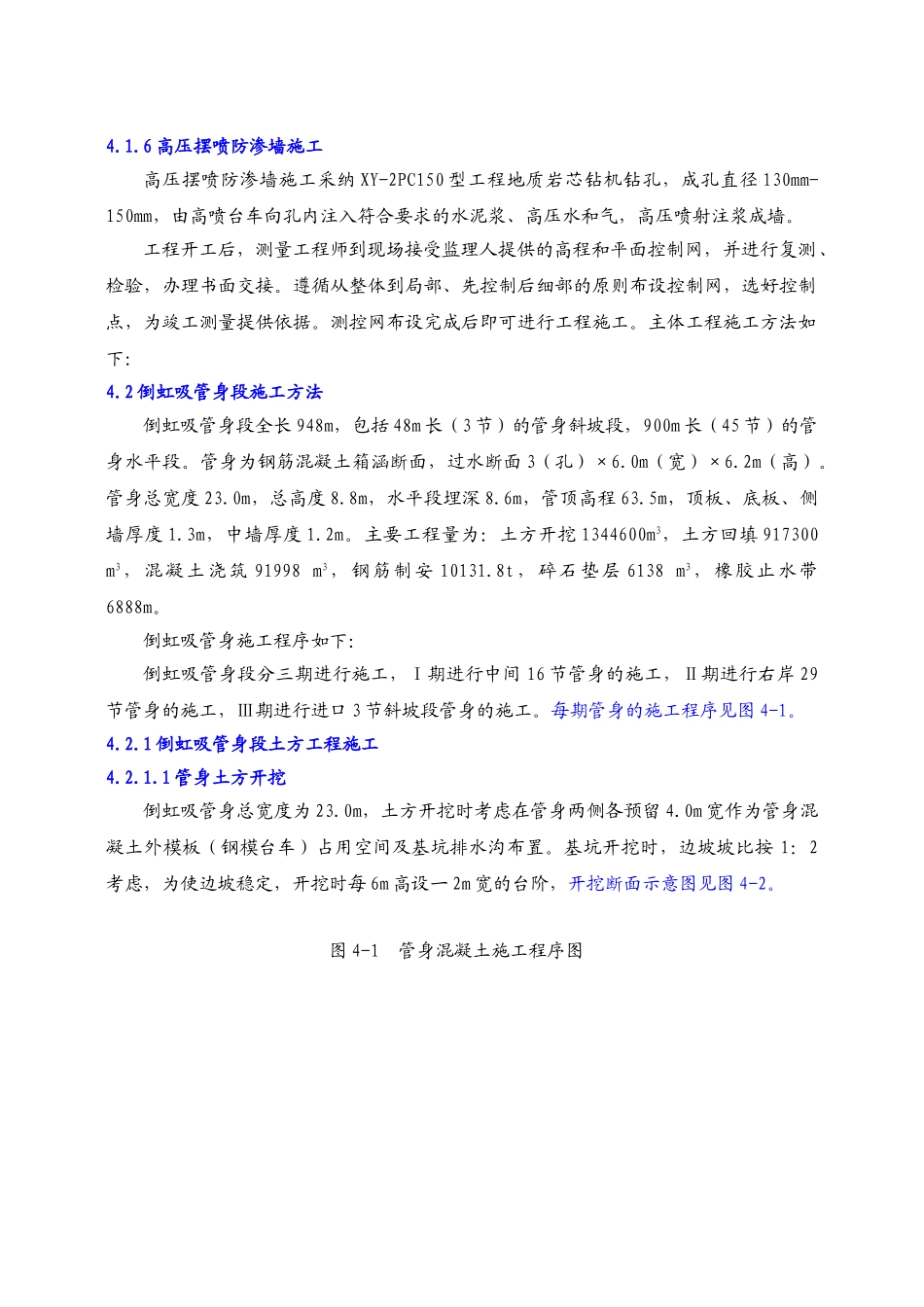

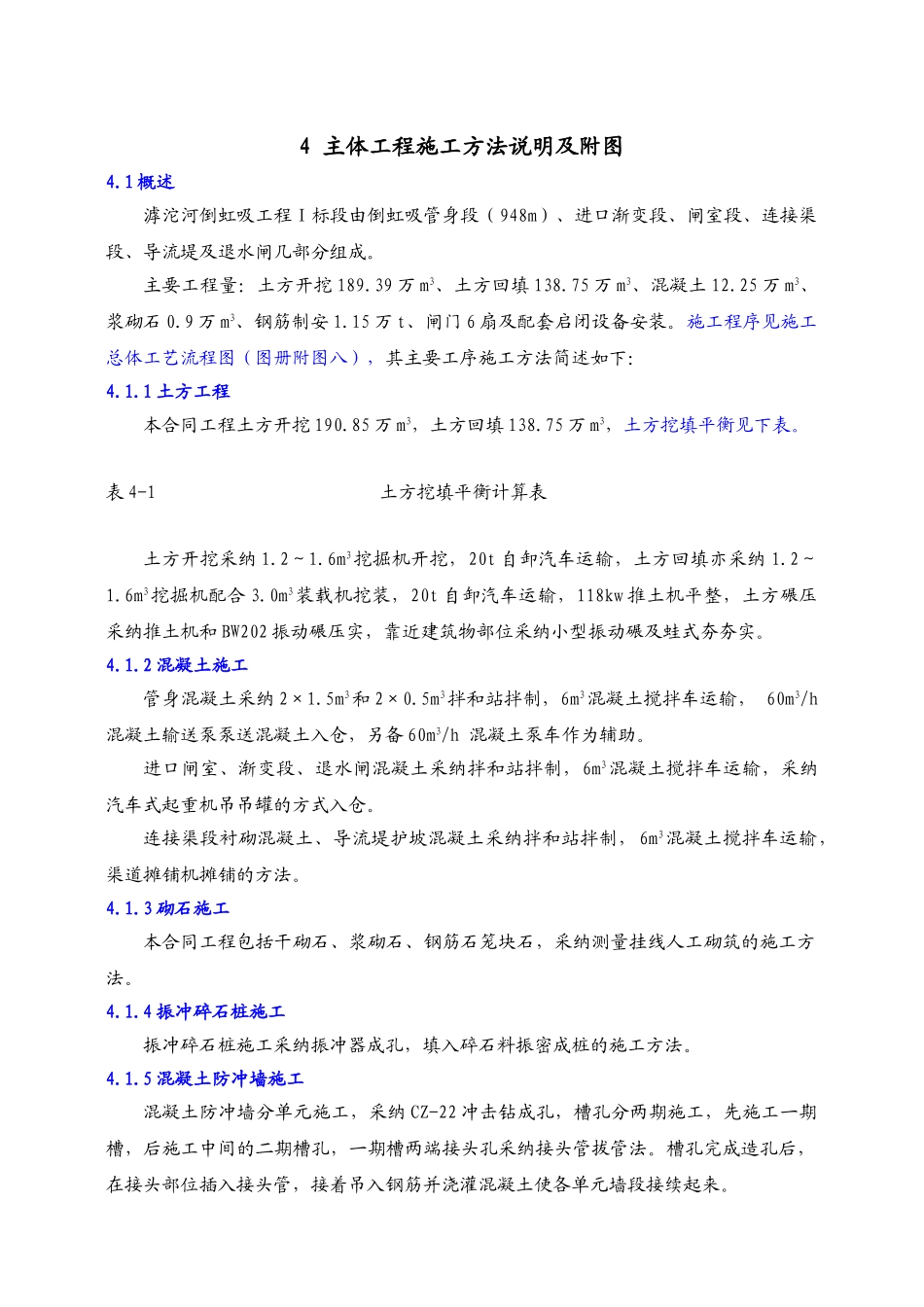

4 主体工程施工方法说明及附图4.1 概述滹沱河倒虹吸工程Ⅰ标段由倒虹吸管身段（948m）、进口渐变段、闸室段、连接渠段、导流堤及退水闸几部分组成。主要工程量：土方开挖 189.39 万 m3、土方回填 138.75 万 m3、混凝土 12.25 万 m3、浆砌石 0.9 万 m3、钢筋制安 1.15 万 t、闸门 6 扇及配套启闭设备安装。施工程序见施工总体工艺流程图（图册附图八），其主要工序施工方法简述如下：4.1.1 土方工程本合同工程土方开挖 190.85 万 m3，土方回填 138.75 万 m3，土方挖填平衡见下表。表 4-1 土方挖填平衡计算表土方开挖采纳 1.2～1.6m3挖掘机开挖，20t 自卸汽车运输，土方回填亦采纳 1.2～1.6m3挖掘机配合 3.0m3装载机挖装，20t 自卸汽车运输，118kw 推土机平整，土方碾压采纳推土机和 BW202 振动碾压实，靠近建筑物部位采纳小型振动碾及蛙式夯夯实。4.1.2 混凝土施工管身混凝土采纳 2×1.5m3和 2×0.5m3拌和站拌制，6m3混凝土搅拌车运输， 60m3/h混凝土输送泵泵送混凝土入仓，另备 60m3/h 混凝土泵车作为辅助。进口闸室、渐变段、退水闸混凝土采纳拌和站拌制，6m3混凝土搅拌车运输，采纳汽车式起重机吊吊罐的方式入仓。连接渠段衬砌混凝土、导流堤护坡混凝土采纳拌和站拌制，6m3混凝土搅拌车运输，渠道摊铺机摊铺的方法。4.1.3 砌石施工本合同工程包括干砌石、浆砌石、钢筋石笼块石，采纳测量挂线人工砌筑的施工方法。4.1.4 振冲碎石桩施工振冲碎石桩施工采纳振冲器成孔，填入碎石料振密成桩的施工方法。4.1.5 混凝土防冲墙施工混凝土防冲墙分单元施工，采纳 CZ-22 冲击钻成孔，槽孔分两期施工，先施工一期槽，后施工中间的二期槽孔，一期槽两端接头孔采纳接头管拔管法。槽孔完成造孔后，在接头部位插入接头管，接着吊入钢筋并浇灌混凝土使各单元墙段接续起来。4.1.6 高压摆喷防渗墙施工高压摆喷防渗墙施工采纳 XY-2PC150 型工程地质岩芯钻机钻孔，成孔直径 130mm-150mm，由高喷台车向孔内注入符合要求的水泥浆、高压水和气，高压喷射注浆成墙。工程开工后，测量工程师到现场接受监理人提供的高程和平面控制网，并进行复测、检验，办理书面交接。遵循从整体到局部、先控制后细部的原则布设控制网，选好控制点，为竣工测量提供依据。测控网布设完成后即可进行工程施工。主体工程施工方法如下：4.2 倒虹吸管身段施工方法倒虹吸管身段全长 948m，包括 48m 长（3 节）的管身斜坡段，900m 长（45...
