一般钢结构焊接技术措施

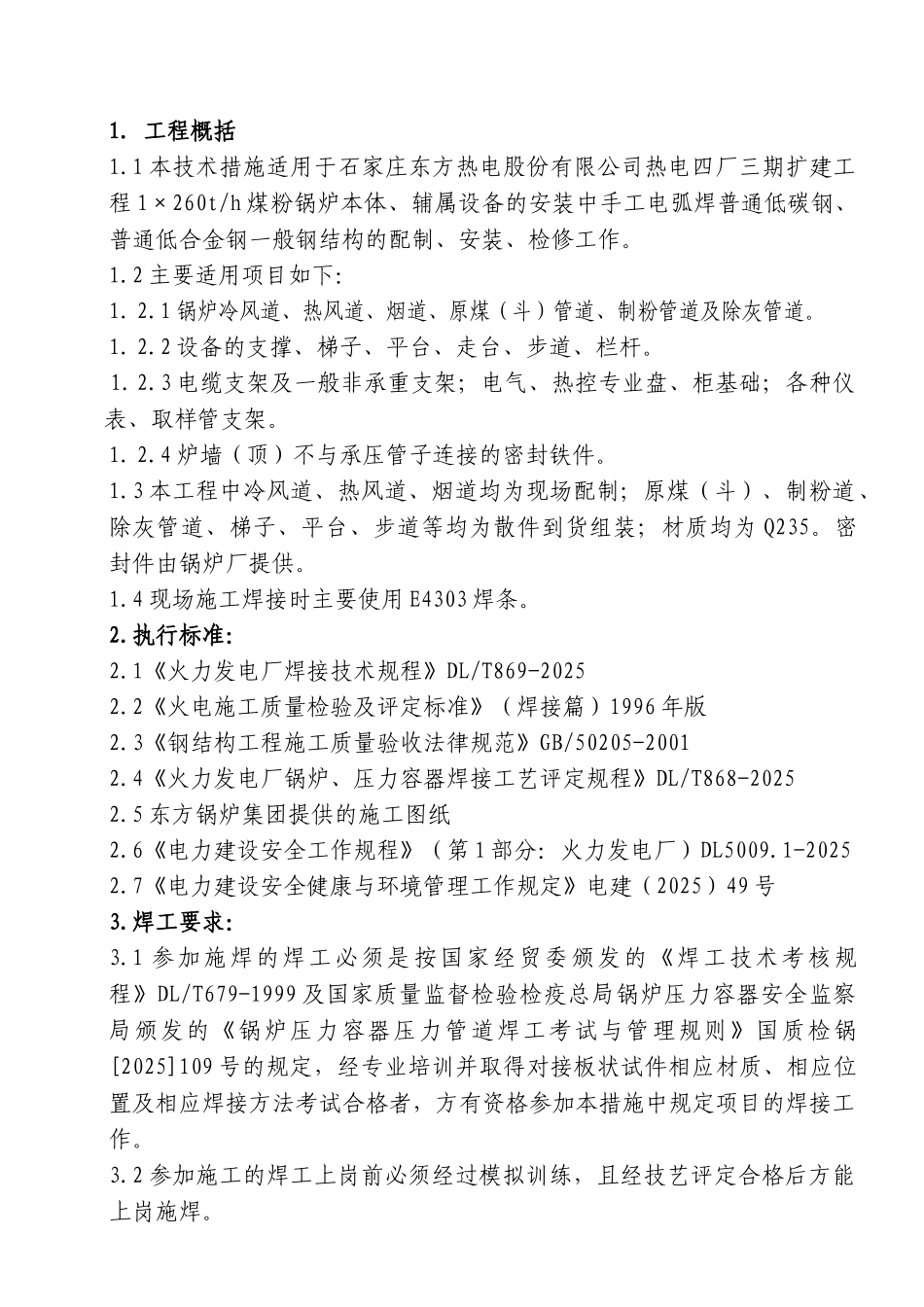

1. 工程概括1.1 本技术措施适用于石家庄东方热电股份有限公司热电四厂三期扩建工程 1×260t/h 煤粉锅炉本体、辅属设备的安装中手工电弧焊普通低碳钢、普通低合金钢一般钢结构的配制、安装、检修工作。1.2 主要适用项目如下：1. 2.1 锅炉冷风道、热风道、烟道、原煤（斗）管道、制粉管道及除灰管道。1. 2.2 设备的支撑、梯子、平台、走台、步道、栏杆。1.2.3 电缆支架及一般非承重支架；电气、热控专业盘、柜基础；各种仪表、取样管支架。1. 2.4 炉墙（顶）不与承压管子连接的密封铁件。1.3 本工程中冷风道、热风道、烟道均为现场配制；原煤（斗）、制粉道、除灰管道、梯子、平台、步道等均为散件到货组装；材质均为 Q235。密封件由锅炉厂提供。1.4 现场施工焊接时主要使用 E4303 焊条。2.执行标准：2.1《火力发电厂焊接技术规程》DL/T869-20252.2《火电施工质量检验及评定标准》（焊接篇）1996 年版2.3《钢结构工程施工质量验收法律规范》GB/50205-20012.4《火力发电厂锅炉、压力容器焊接工艺评定规程》DL/T868-20252.5 东方锅炉集团提供的施工图纸2.6《电力建设安全工作规程》（第 1 部分：火力发电厂）DL5009.1-20252.7《电力建设安全健康与环境管理工作规定》电建（2025）49 号3.焊工要求：3.1 参加施焊的焊工必须是 按国家经贸委颁发的 《焊工技术考核规程》DL/T679-1999 及国家质量监督检验检疫总局锅炉压力容器安全监察局颁发的《锅炉压力容器压力管道焊工考试与管理规则》国质检锅[2025]109 号的规定，经专业培训并取得对接板状试件相应材质、相应位置及相应焊接方法考试合格者，方有资格参加本措施中规定项目的焊接工作。 3.2 参加施工的焊工上岗前必须经过模拟训练，且经技艺评定合格后方能上岗施焊。4.焊接方法：手工电弧焊（DS）5.设备材料：5.1 凡能满足手工电弧焊需求的焊接设备（如： BX1、ZX7 型逆变电焊机），均适用于一般钢结构的焊接工作。5.2 焊接一般钢结构的焊工，应备有手锤、尖铲、钢丝刷和工具袋等常用工具。5.3 使用的电焊机等设备，测量用工、器具等必须是经过机械部门认证及计量部门检校合格的。5.4 焊接时选用与设备（材料）相匹配的焊条，或根据设计要求选用E4303 或 E5015 焊条。使用的焊条应符合国家（国际）标准，并具有制造厂的质检合格证，若发现焊条有焊芯锈蚀及药皮脱落者不得使用。对于存放一年以上的焊条使用前应重新进行鉴定，各项指标符合要求后方准使用。5.5 用...
