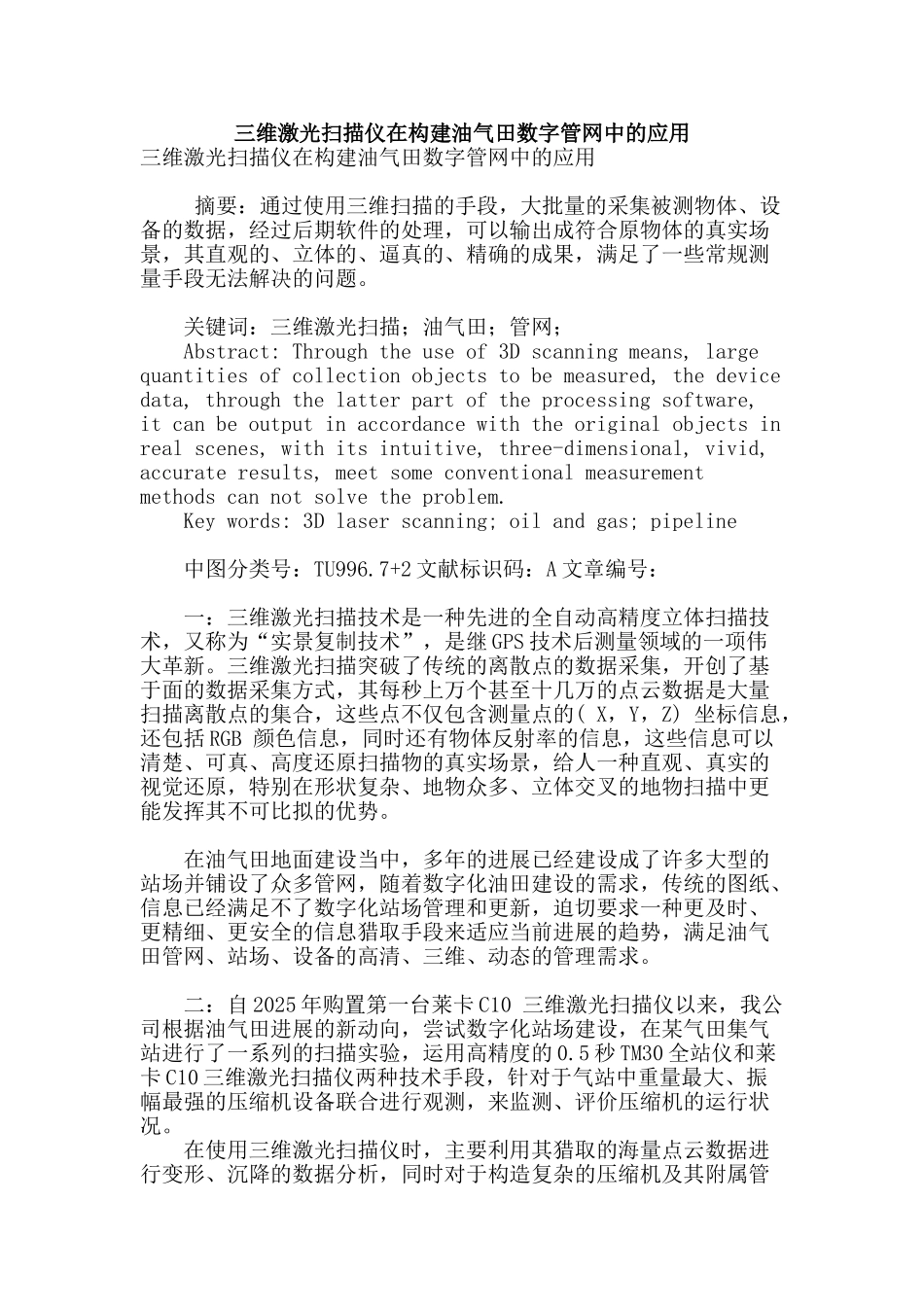

三维激光扫描仪在构建油气田数字管网中的应用

三维激光扫描仪在构建油气田数字管网中的应用三维激光扫描仪在构建油气田数字管网中的应用 摘要：通过使用三维扫描的手段，大批量的采集被测物体、设备的数据，经过后期软件的处理，可以输出成符合原物体的真实场景，其直观的、立体的、逼真的、精确的成果，满足了一些常规测量手段无法解决的问题。 关键词：三维激光扫描；油气田；管网； Abstract: Through the use of 3D scanning means, large quantities of collection objects to be measured, the device data, through the latter part of the processing software, it can be output in accordance with the original objects in real scenes, with its intuitive, three-dimensional, vivid, accurate results, meet some conventional measurement methods can not solve the problem. Key words: 3D laser scanning; oil and gas; pipeline 中图分类号：TU996.7+2 文献标识码：A 文章编号： 一：三维激光扫描技术是一种先进的全自动高精度立体扫描技术，又称为“实景复制技术”，是继 GPS 技术后测量领域的一项伟大革新。三维激光扫描突破了传统的离散点的数据采集，开创了基于面的数据采集方式，其每秒上万个甚至十几万的点云数据是大量扫描离散点的集合，这些点不仅包含测量点的( X，Y，Z) 坐标信息，还包括 RGB 颜色信息，同时还有物体反射率的信息，这些信息可以清楚、可真、高度还原扫描物的真实场景，给人一种直观、真实的视觉还原，特别在形状复杂、地物众多、立体交叉的地物扫描中更能发挥其不可比拟的优势。 在油气田地面建设当中，多年的进展已经建设成了许多大型的站场并铺设了众多管网，随着数字化油田建设的需求，传统的图纸、信息已经满足不了数字化站场管理和更新，迫切要求一种更及时、更精细、更安全的信息猎取手段来适应当前进展的趋势，满足油气田管网、站场、设备的高清、三维、动态的管理需求。 二：自 2025 年购置第一台莱卡 C10 三维激光扫描仪以来，我公司根据油气田进展的新动向，尝试数字化站场建设，在某气田集气站进行了一系列的扫描实验，运用高精度的 0.5 秒 TM30 全站仪和莱卡 C10 三维激光扫描仪两种技术手段，针对于气站中重量最大、振幅最强的压缩机设备联合进行观测，来监测、评价压缩机的运行状况。 在使用三维激光扫描仪时，主要利用其猎取的海量点...
