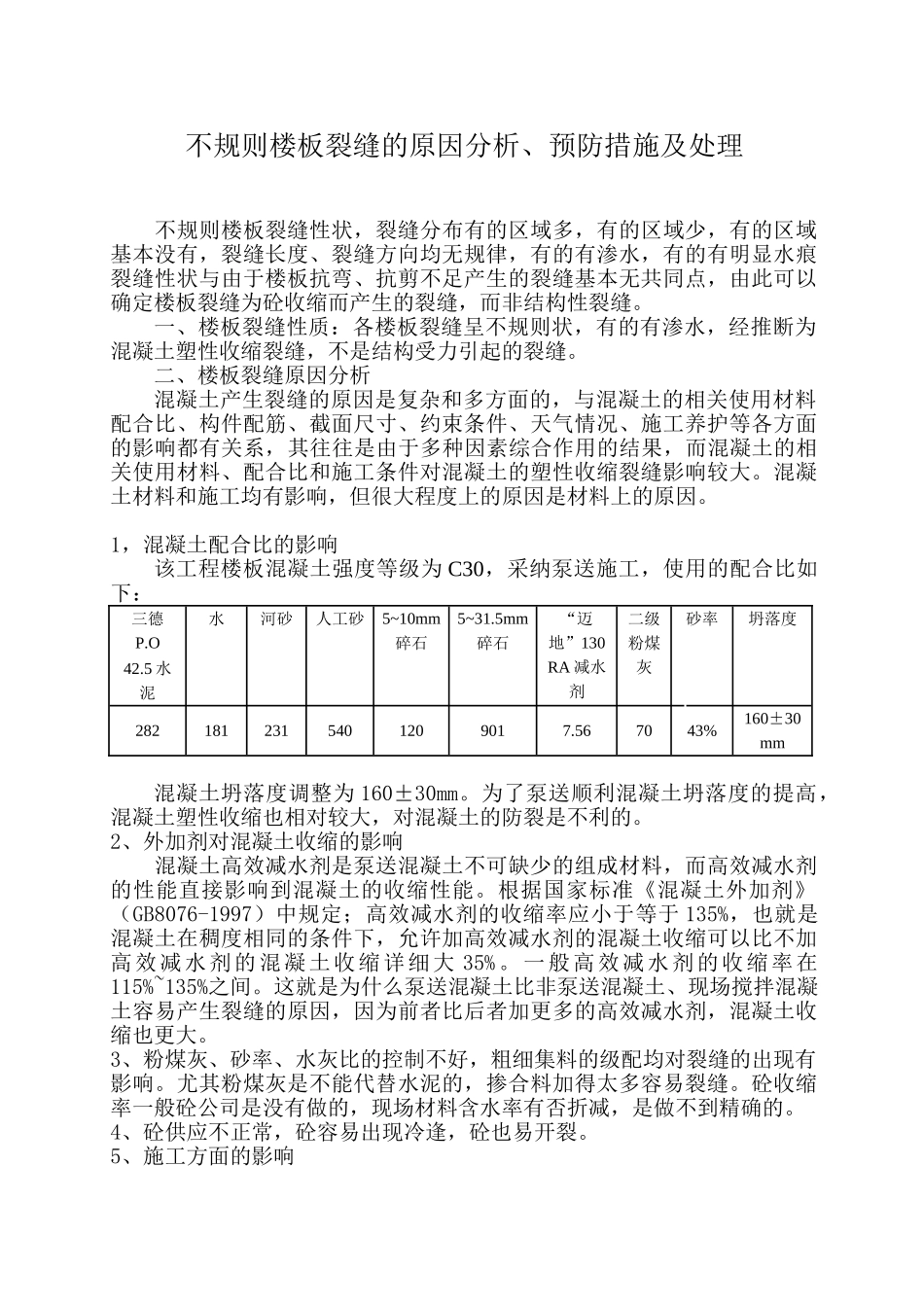

不规则楼板裂缝的原因分析、预防措施及处理不规则楼板裂缝性状，裂缝分布有的区域多，有的区域少，有的区域基本没有，裂缝长度、裂缝方向均无规律，有的有渗水，有的有明显水痕裂缝性状与由于楼板抗弯、抗剪不足产生的裂缝基本无共同点，由此可以确定楼板裂缝为砼收缩而产生的裂缝，而非结构性裂缝
一、楼板裂缝性质：各楼板裂缝呈不规则状，有的有渗水，经推断为混凝土塑性收缩裂缝，不是结构受力引起的裂缝
二、楼板裂缝原因分析混凝土产生裂缝的原因是复杂和多方面的，与混凝土的相关使用材料配合比、构件配筋、截面尺寸、约束条件、天气情况、施工养护等各方面的影响都有关系，其往往是由于多种因素综合作用的结果，而混凝土的相关使用材料、配合比和施工条件对混凝土的塑性收缩裂缝影响较大
混凝土材料和施工均有影响，但很大程度上的原因是材料上的原因
1，混凝土配合比的影响该工程楼板混凝土强度等级为 C30，采纳泵送施工，使用的配合比如下：三德P
O水河砂人工砂5~10mm碎石5~31
5mm碎石“迈地”130RA 减水剂二级 粉煤灰砂率坍落度42
5 水泥 2821812315401209017
567043%160±30mm混凝土坍落度调整为 160±30mm
为了泵送顺利混凝土坍落度的提高，混凝土塑性收缩也相对较大，对混凝土的防裂是不利的
2、外加剂对混凝土收缩的影响混凝土高效减水剂是泵送混凝土不可缺少的组成材料，而高效减水剂的性能直接影响到混凝土的收缩性能
根据国家标准《混凝土外加剂》（GB8076-1997）中规定；高效减水剂的收缩率应小于等于 135%，也就是混凝土在稠度相同的条件下，允许加高效减水剂的混凝土收缩可以比不加高效减水剂的混凝土收缩详细大 35%
一般高效减水剂的收缩率在115%~135%之间
这就是为什么泵送混凝土比非泵送混凝土、现场搅拌混凝土容易产生裂缝的原因，因为前者比后者加更多的高效减水剂，混
