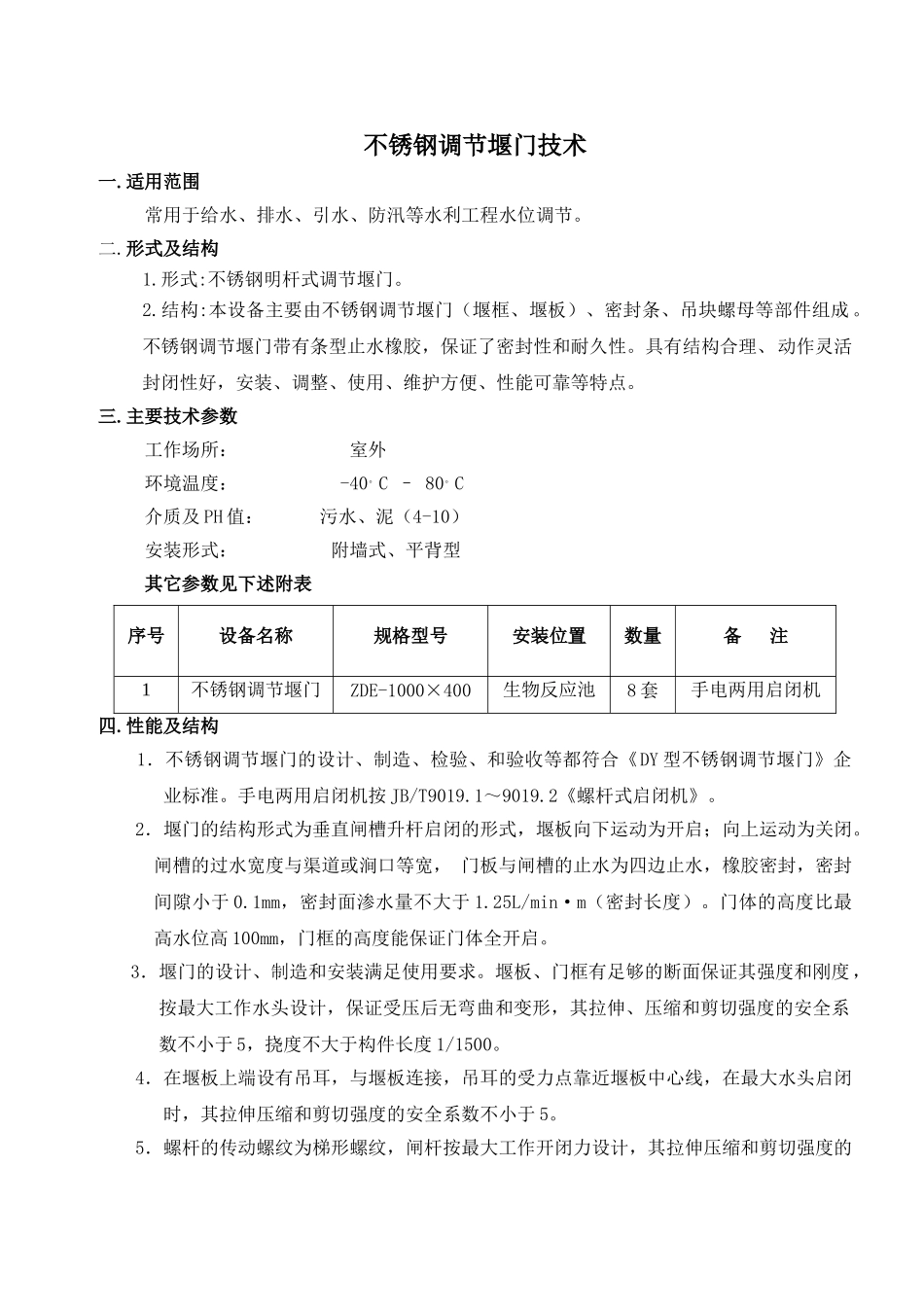

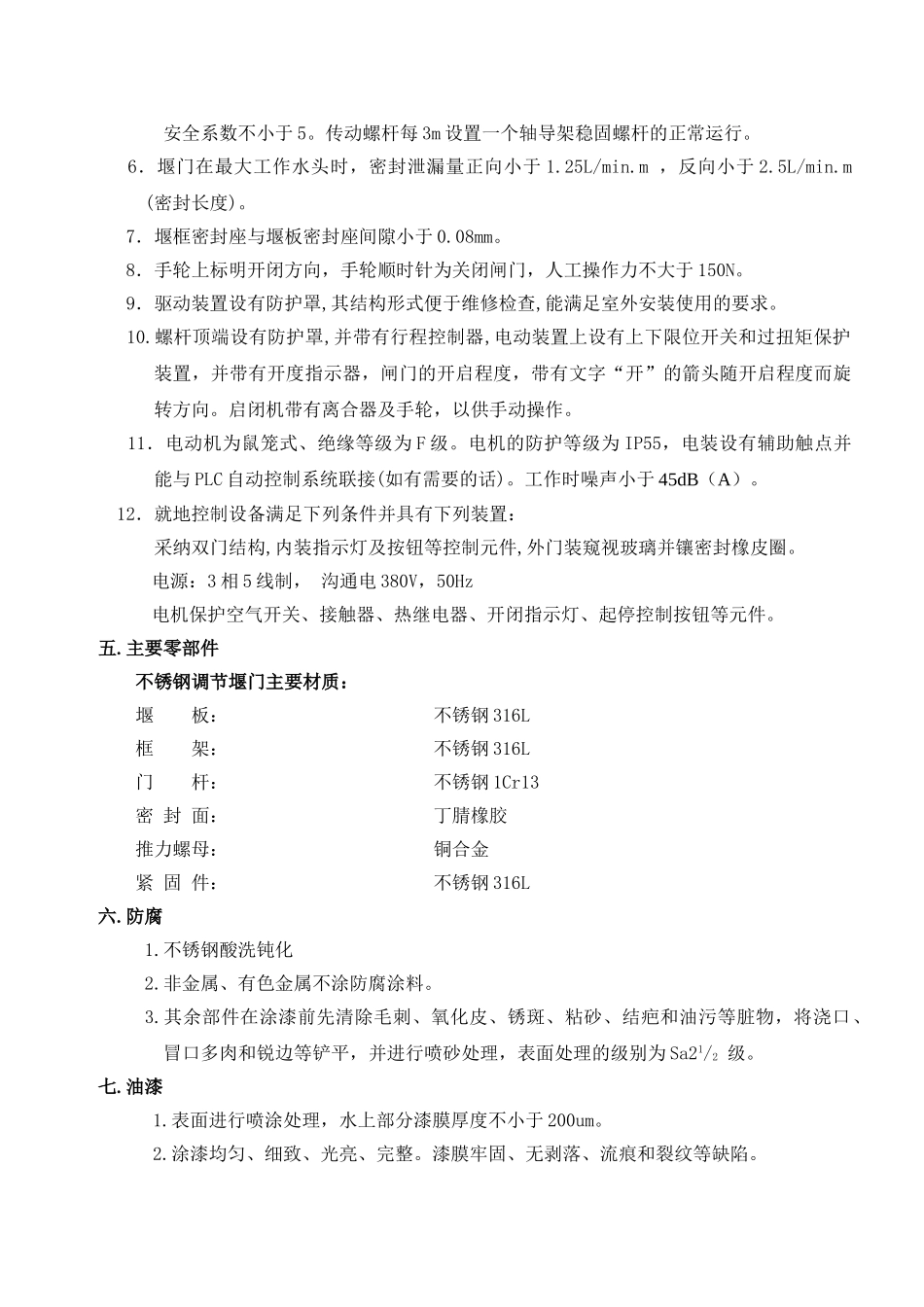

不锈钢调节堰门技术一.适用范围常用于给水、排水、引水、防汛等水利工程水位调节。二.形式及结构1.形式:不锈钢明杆式调节堰门。2.结构:本设备主要由不锈钢调节堰门（堰框、堰板）、密封条、吊块螺母等部件组成 。不锈钢调节堰门带有条型止水橡胶，保证了密封性和耐久性。具有结构合理、动作灵活封闭性好，安装、调整、使用、维护方便、性能可靠等特点。三.主要技术参数工作场所： 室外环境温度： -40。C – 80。C介质及 PH 值： 污水、泥（4-10）安装形式： 附墙式、平背型其它参数见下述附表序号设备名称规格型号安装位置数量备 注1不锈钢调节堰门ZDE-1000×400生物反应池8 套手电两用启闭机四.性能及结构 1．不锈钢调节堰门的设计、制造、检验、和验收等都符合《DY 型不锈钢调节堰门》企业标准。手电两用启闭机按 JB/T9019.1～9019.2《螺杆式启闭机》。2．堰门的结构形式为垂直闸槽升杆启闭的形式，堰板向下运动为开启；向上运动为关闭。闸槽的过水宽度与渠道或涧口等宽， 门板与闸槽的止水为四边止水，橡胶密封，密封间隙小于 0.1mm，密封面渗水量不大于 1.25L/min·m（密封长度）。门体的高度比最高水位高 100mm，门框的高度能保证门体全开启。3．堰门的设计、制造和安装满足使用要求。堰板、门框有足够的断面保证其强度和刚度，按最大工作水头设计，保证受压后无弯曲和变形，其拉伸、压缩和剪切强度的安全系数不小于 5，挠度不大于构件长度 1/1500。 4．在堰板上端设有吊耳，与堰板连接，吊耳的受力点靠近堰板中心线，在最大水头启闭时，其拉伸压缩和剪切强度的安全系数不小于 5。 5．螺杆的传动螺纹为梯形螺纹，闸杆按最大工作开闭力设计，其拉伸压缩和剪切强度的安全系数不小于 5。传动螺杆每 3m 设置一个轴导架稳固螺杆的正常运行。 6．堰门在最大工作水头时，密封泄漏量正向小于 1.25L/min.m ，反向小于 2.5L/min.m (密封长度)。 7．堰框密封座与堰板密封座间隙小于 0.08mm。 8．手轮上标明开闭方向，手轮顺时针为关闭闸门，人工操作力不大于 150N。 9．驱动装置设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。 10.螺杆顶端设有防护罩,并带有行程控制器,电动装置上设有上下限位开关和过扭矩保护装置，并带有开度指示器，闸门的开启程度，带有文字“开”的箭头随开启程度而旋转方向。启闭机带有离合器及手轮，以供手动操作。 11．电动机为鼠笼式、绝缘等级为 F 级。电机的防护等级...
