不锈钢渠道闸门技术书

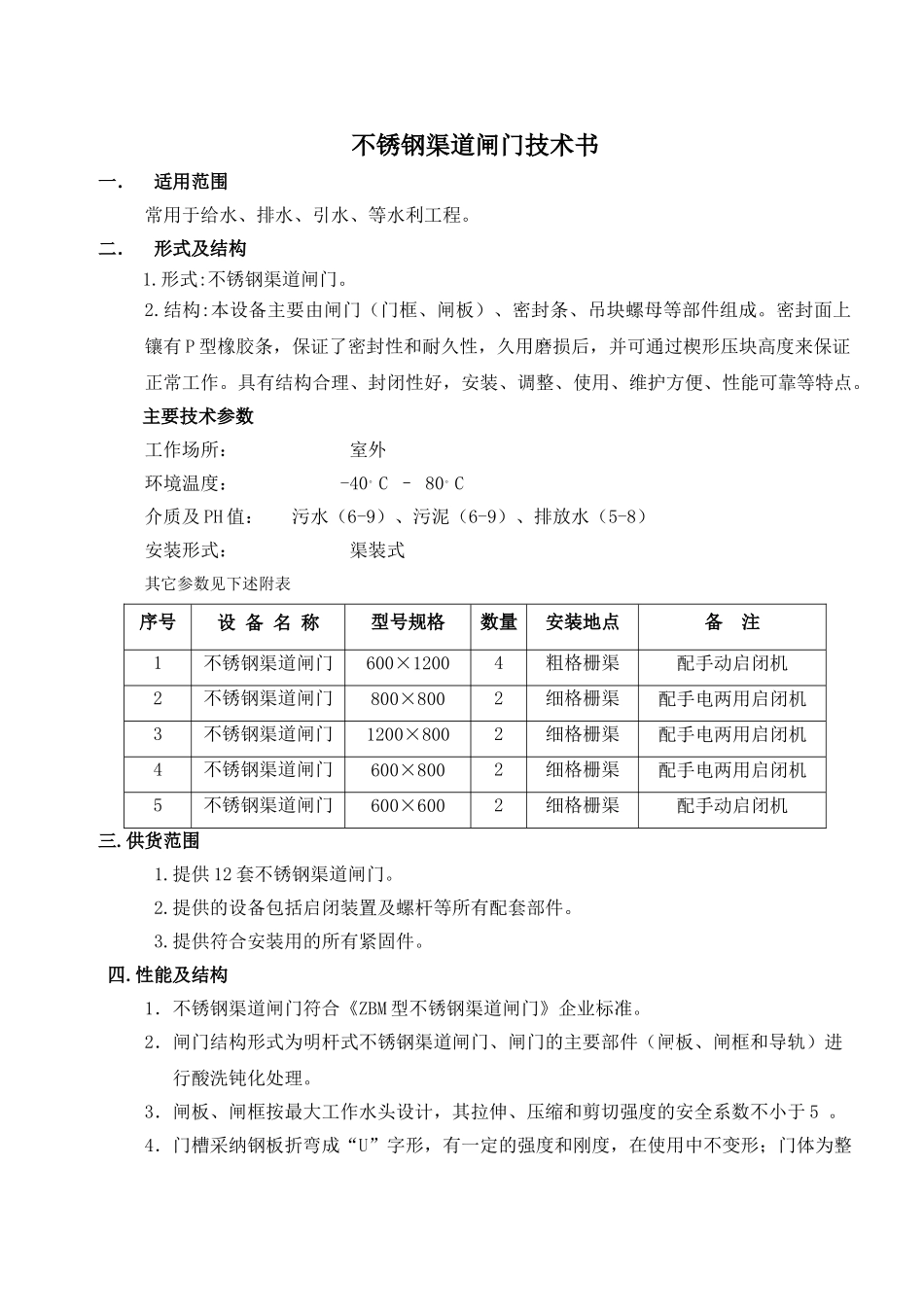

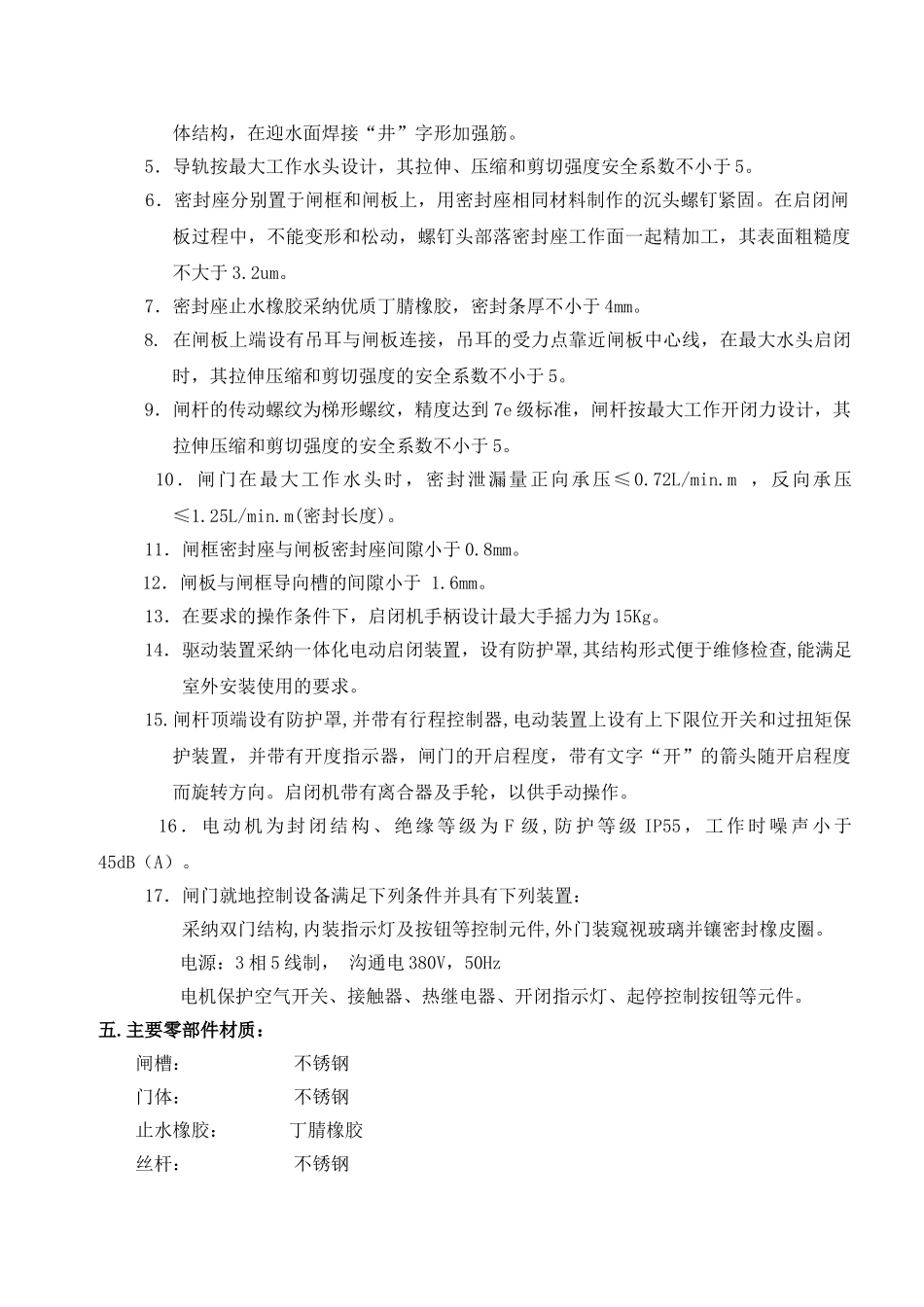

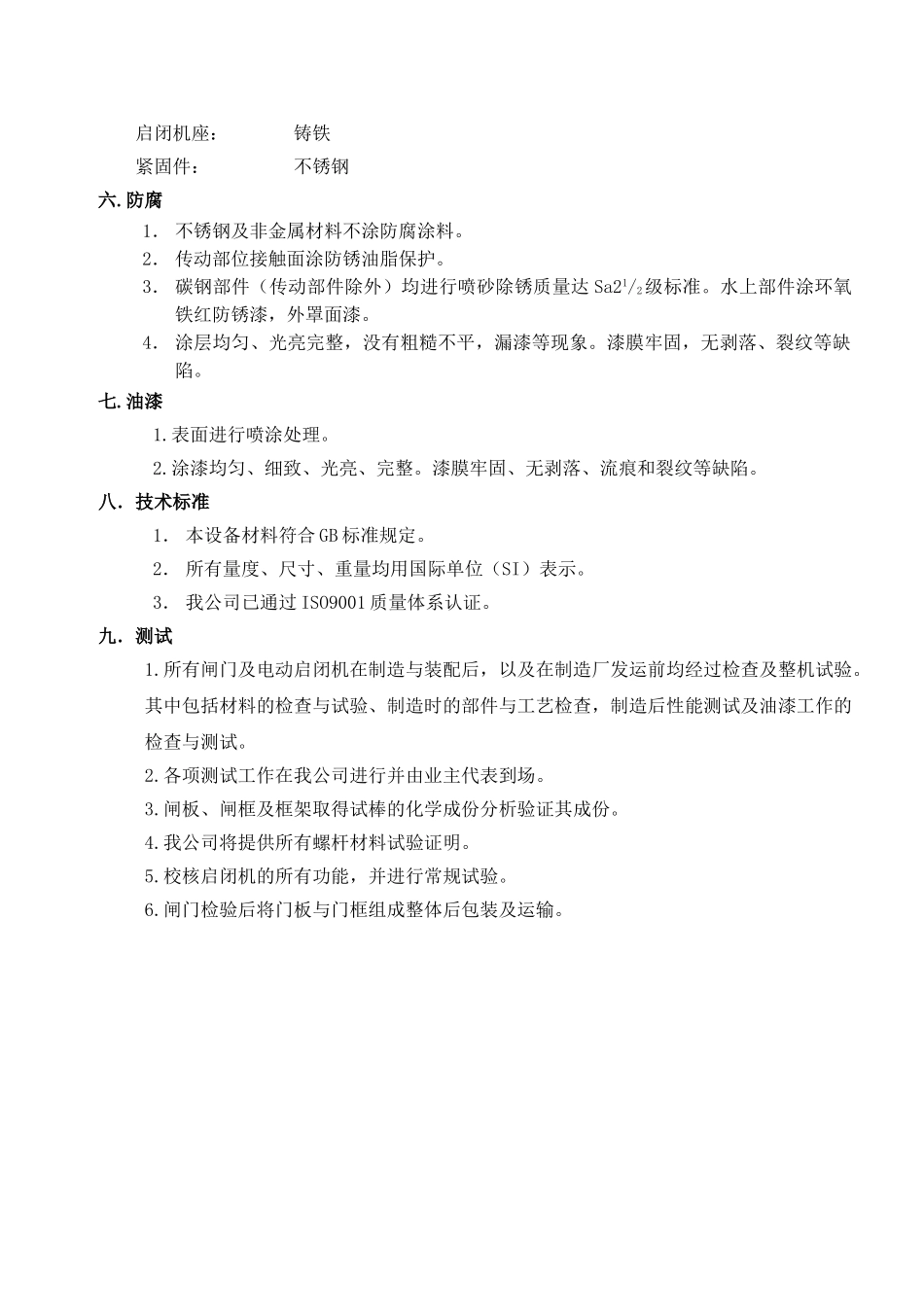

不锈钢渠道闸门技术书一．适用范围常用于给水、排水、引水、等水利工程。二．形式及结构1.形式:不锈钢渠道闸门。2.结构:本设备主要由闸门（门框、闸板）、密封条、吊块螺母等部件组成。密封面上镶有 P 型橡胶条，保证了密封性和耐久性，久用磨损后，并可通过楔形压块高度来保证正常工作。具有结构合理、封闭性好，安装、调整、使用、维护方便、性能可靠等特点。主要技术参数工作场所： 室外环境温度： -40。C – 80。C介质及 PH 值： 污水（6-9）、污泥（6-9）、排放水（5-8）安装形式： 渠装式其它参数见下述附表序号设 备 名 称型号规格数量安装地点备 注1不锈钢渠道闸门600×12004粗格栅渠配手动启闭机2不锈钢渠道闸门800×8002细格栅渠配手电两用启闭机3不锈钢渠道闸门1200×8002细格栅渠配手电两用启闭机4不锈钢渠道闸门600×8002细格栅渠配手电两用启闭机5不锈钢渠道闸门600×6002细格栅渠配手动启闭机三.供货范围 1.提供 12 套不锈钢渠道闸门。 2.提供的设备包括启闭装置及螺杆等所有配套部件。 3.提供符合安装用的所有紧固件。 四.性能及结构 1．不锈钢渠道闸门符合《ZBM 型不锈钢渠道闸门》企业标准。 2．闸门结构形式为明杆式不锈钢渠道闸门、闸门的主要部件（闸板、闸框和导轨）进行酸洗钝化处理。 3．闸板、闸框按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于 5 。 4．门槽采纳钢板折弯成“U”字形，有一定的强度和刚度，在使用中不变形；门体为整体结构，在迎水面焊接“井”字形加强筋。 5．导轨按最大工作水头设计，其拉伸、压缩和剪切强度安全系数不小于 5。 6．密封座分别置于闸框和闸板上，用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中，不能变形和松动，螺钉头部落密封座工作面一起精加工，其表面粗糙度不大于 3.2um。 7．密封座止水橡胶采纳优质丁腈橡胶，密封条厚不小于 4mm。8. 在闸板上端设有吊耳与闸板连接，吊耳的受力点靠近闸板中心线，在最大水头启闭时，其拉伸压缩和剪切强度的安全系数不小于 5。9．闸杆的传动螺纹为梯形螺纹，精度达到 7e 级标准，闸杆按最大工作开闭力设计，其拉伸压缩和剪切强度的安全系数不小于 5。 10．闸门在最大工作水头时，密封泄漏量正向承压≤0.72L/min.m ，反向承压≤1.25L/min.m(密封长度)。 11．闸框密封座与闸板密封座间隙小于 0.8mm。12．闸板与闸框导向槽的间隙小于 1.6mm。13．在要求的操作条件下，启闭机手柄设...
