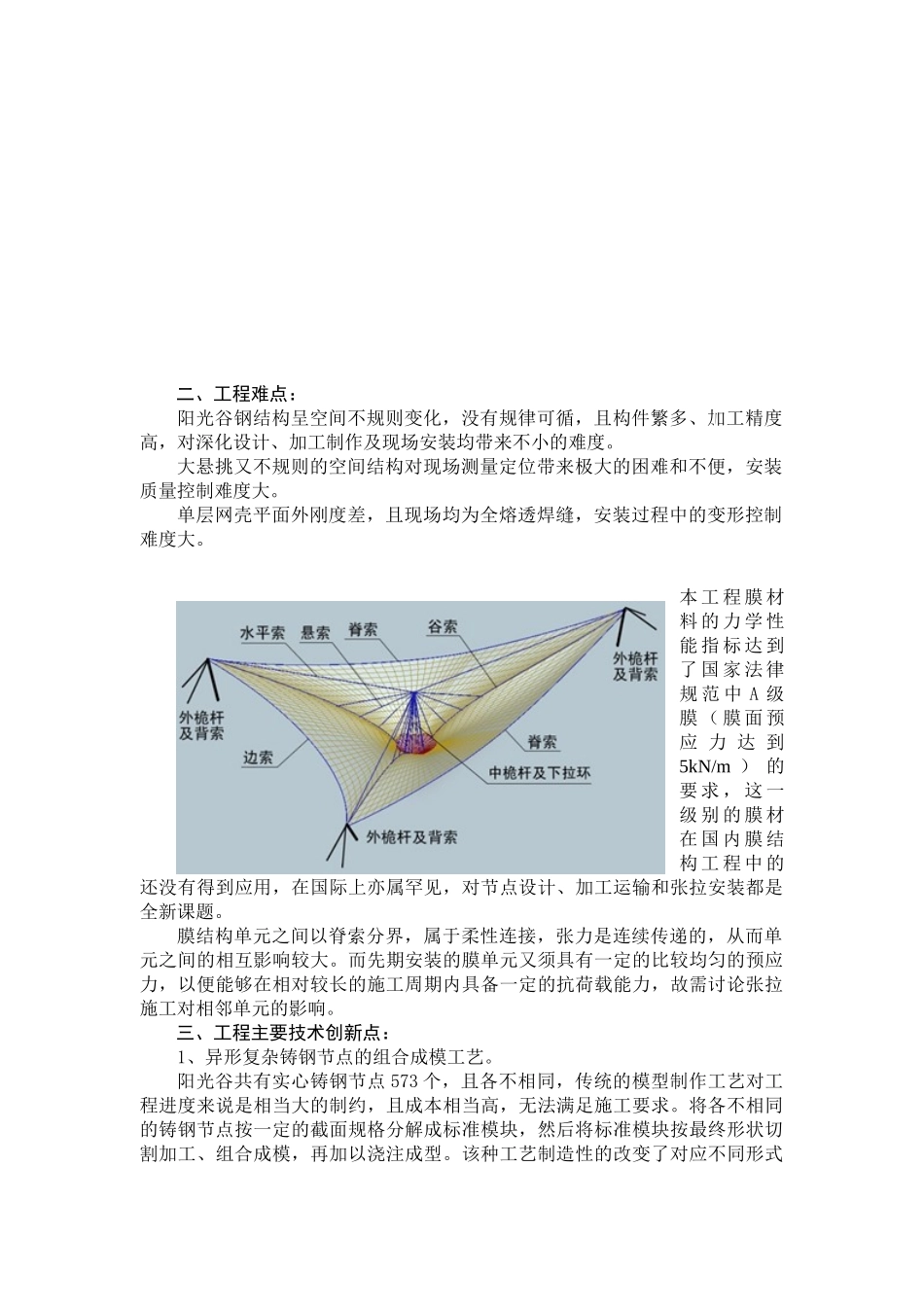

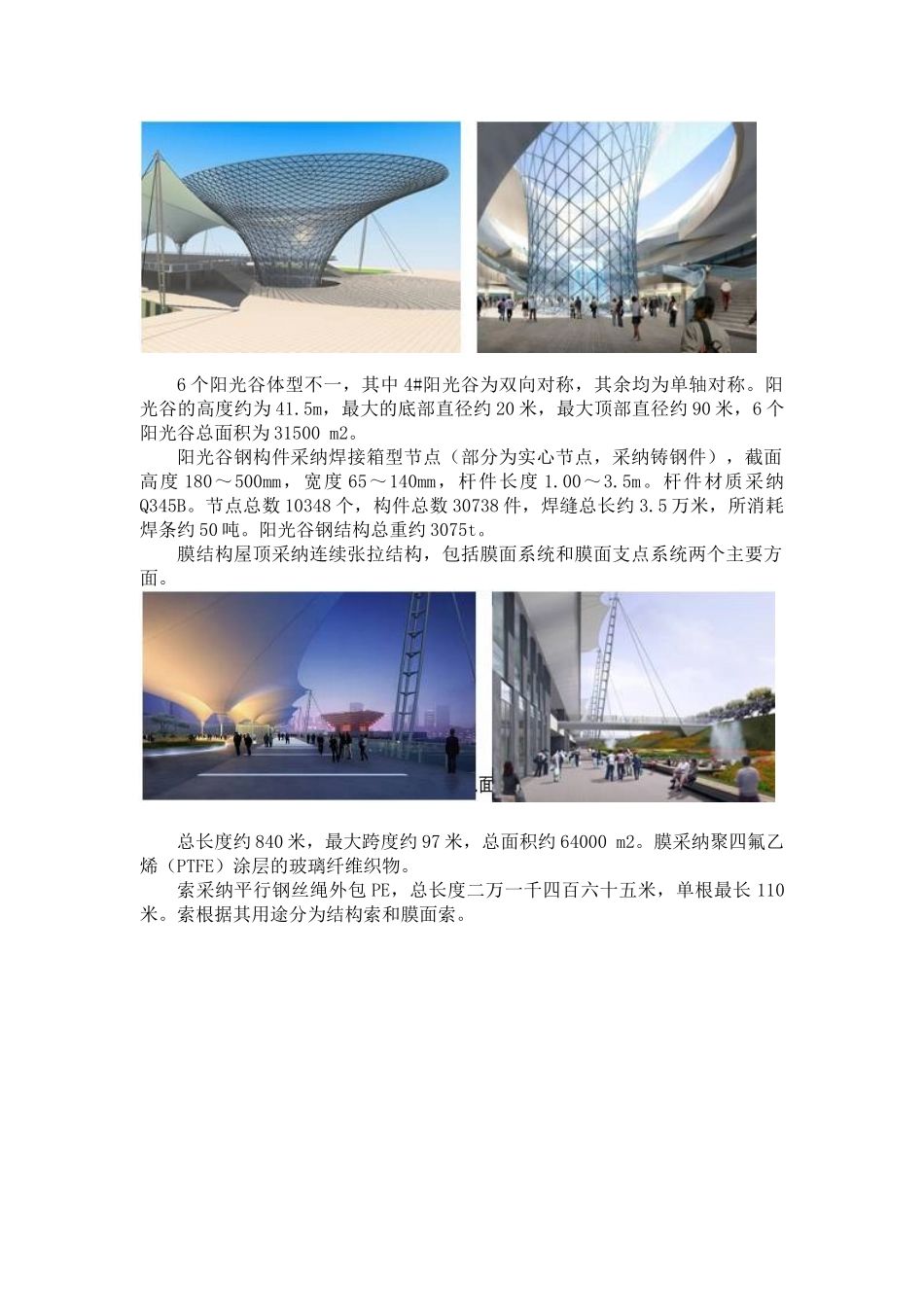

世 博 轴 工 程 施 工 技 术 改革开放 30 年来，伴随着经济的快速增长，我国住宅建设取得了突飞猛进的进展，居民住房面积大幅增加，住宅品质明显提升，居住环境显著改善，与30 年前相比已不可同日而语。一、工程简介：世博轴及地下综合体工程（简称“世博轴”），位于 XXXX 园核心区，南起XX 路，跨 XX 路、北环路及 XX 路，至 XXXX 公园。南北长 1045m，东西宽地下99.5m～110.5m，地面以上宽 80m，基地面积 130699m2，总建筑面积 227169 m2，其中地上建筑面积 42877 m2，地下建筑面积 184292 m2。由-6.5m，-1.0m，4.5m，10m 标高的平面及膜结构屋顶组成，并设有 6 个特征标志性强的阳光谷以满足地下空间的自然采光，阳光谷顶端与膜结构顶棚连结。阳光谷结构体系为三角形网格组成的单层网架，结构的下部为竖直方向，到上部边缘逐步转化为环向。玻璃幕墙安装于阳光谷内侧。6 个阳光谷体型不一，其中 4#阳光谷为双向对称，其余均为单轴对称。阳光谷的高度约为 41.5m，最大的底部直径约 20 米，最大顶部直径约 90 米，6 个阳光谷总面积为 31500 m2。阳光谷钢构件采纳焊接箱型节点（部分为实心节点，采纳铸钢件），截面高度 180～500mm，宽度 65～140mm，杆件长度 1.00～3.5m。杆件材质采纳Q345B。节点总数 10348 个，构件总数 30738 件，焊缝总长约 3.5 万米，所消耗焊条约 50 吨。阳光谷钢结构总重约 3075t。膜结构屋顶采纳连续张拉结构，包括膜面系统和膜面支点系统两个主要方面。总长度约 840 米，最大跨度约 97 米，总面积约 64000 m2。膜采纳聚四氟乙烯（PTFE）涂层的玻璃纤维织物。索采纳平行钢丝绳外包 PE，总长度二万一千四百六十五米，单根最长 110米。索根据其用途分为结构索和膜面索。二、工程难点：阳光谷钢结构呈空间不规则变化，没有规律可循，且构件繁多、加工精度高，对深化设计、加工制作及现场安装均带来不小的难度。大悬挑又不规则的空间结构对现场测量定位带来极大的困难和不便，安装质量控制难度大。单层网壳平面外刚度差，且现场均为全熔透焊缝，安装过程中的变形控制难度大。本 工 程 膜 材料 的 力 学 性能 指 标 达 到了 国 家 法 律规 范 中 A 级膜 （ 膜 面 预应 力 达 到5kN/m ） 的要 求 ， 这 一级 别 的 膜 材在 国 内 膜 结构 工 程 中 的还没有得到应用，在国际上亦属罕见，对节点设计、加工运输和张...
