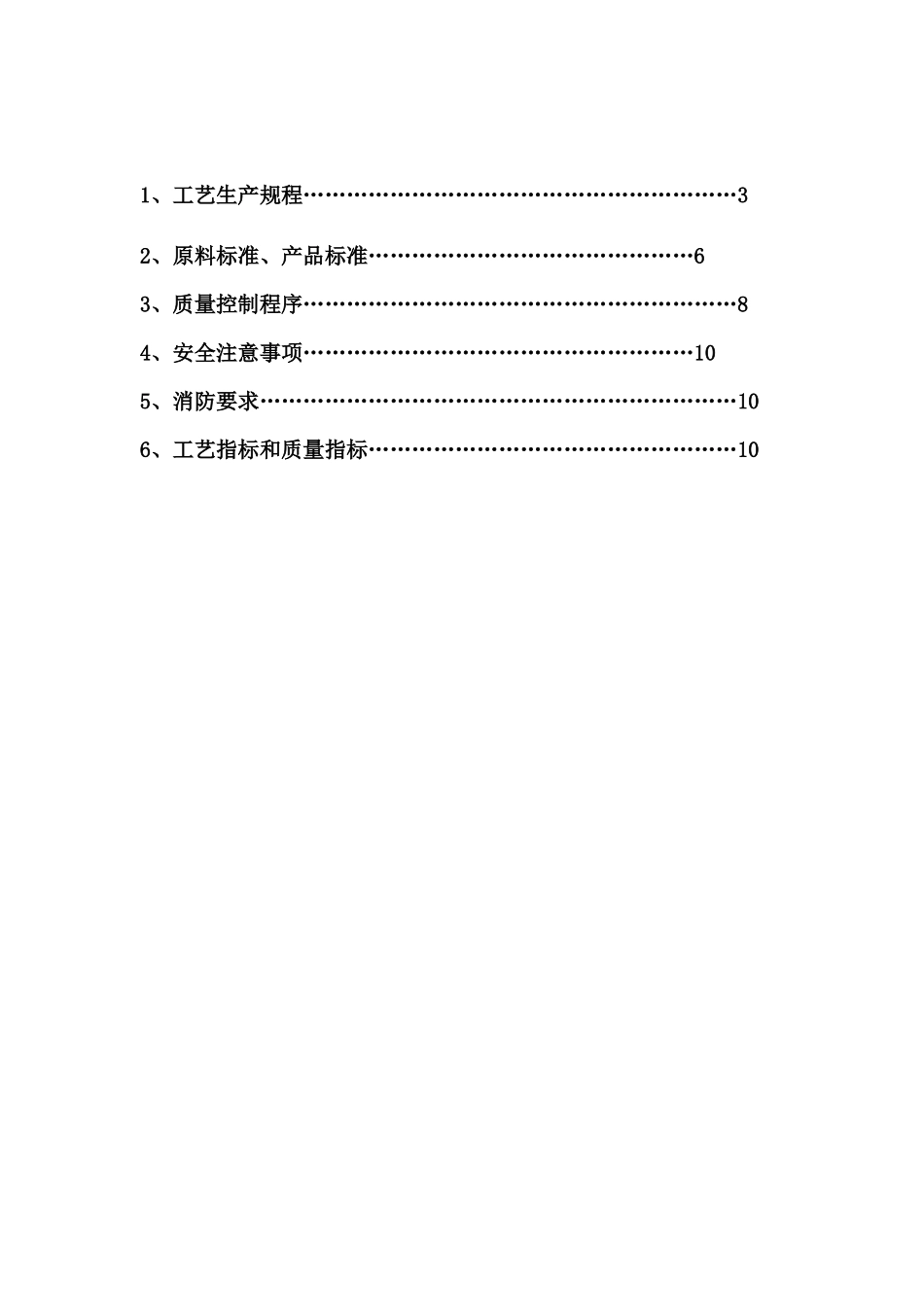

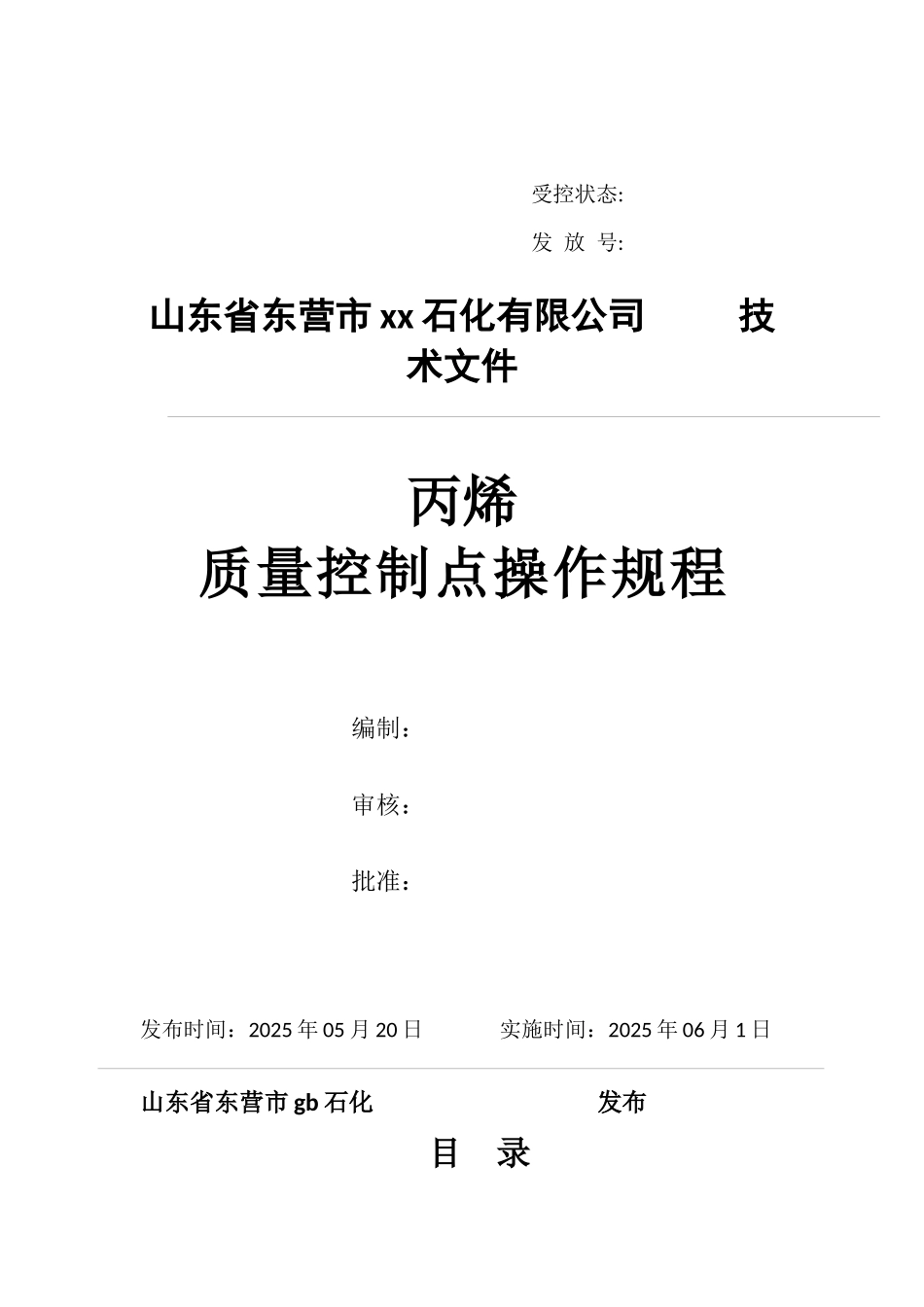

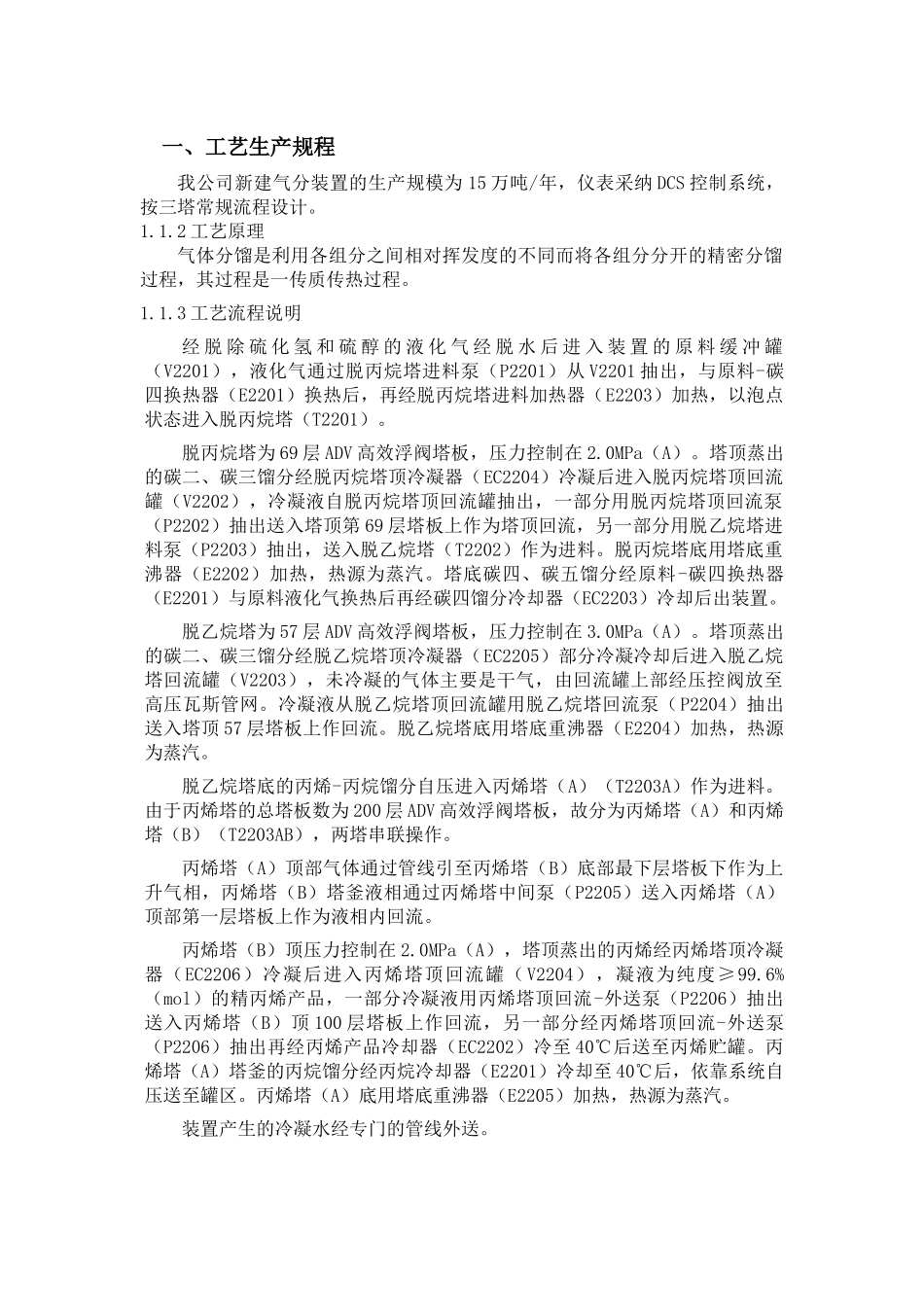

受控状态:发 放 号: 山东省东营市 xx 石化有限公司 技术文件 丙烯质量控制点操作规程 编制：审核：批准：发布时间：2025 年 05 月 20 日 实施时间：2025 年 06 月 1 日山东省东营市 gb 石化 发布目 录1、工艺生产规程……………………………………………………32、原料标准、产品标准………………………………………63、质量控制程序……………………………………………………84、安全注意事项………………………………………………105、消防要求…………………………………………………………106、工艺指标和质量指标……………………………………………10一、工艺生产规程我公司新建气分装置的生产规模为 15 万吨/年，仪表采纳 DCS 控制系统，按三塔常规流程设计。1.1.2 工艺原理气体分馏是利用各组分之间相对挥发度的不同而将各组分分开的精密分馏过程，其过程是一传质传热过程。1.1.3 工艺流程说明经 脱 除 硫 化 氢 和 硫 醇 的 液 化 气 经 脱 水 后 进 入 装 置 的 原 料 缓 冲 罐（V2201），液化气通过脱丙烷塔进料泵（P2201）从 V2201 抽出，与原料-碳四换热器（E2201）换热后，再经脱丙烷塔进料加热器（E2203）加热，以泡点状态进入脱丙烷塔（T2201）。脱丙烷塔为 69 层 ADV 高效浮阀塔板，压力控制在 2.0MPa（A）。塔顶蒸出的碳二、碳三馏分经脱丙烷塔顶冷凝器（EC2204）冷凝后进入脱丙烷塔顶回流罐（V2202），冷凝液自脱丙烷塔顶回流罐抽出，一部分用脱丙烷塔顶回流泵（P2202）抽出送入塔顶第 69 层塔板上作为塔顶回流，另一部分用脱乙烷塔进料泵（P2203）抽出，送入脱乙烷塔（T2202）作为进料。脱丙烷塔底用塔底重沸器（E2202）加热，热源为蒸汽。塔底碳四、碳五馏分经原料-碳四换热器（E2201）与原料液化气换热后再经碳四馏分冷却器（EC2203）冷却后出装置。脱乙烷塔为 57 层 ADV 高效浮阀塔板，压力控制在 3.0MPa（A）。塔顶蒸出的碳二、碳三馏分经脱乙烷塔顶冷凝器（EC2205）部分冷凝冷却后进入脱乙烷塔回流罐（V2203），未冷凝的气体主要是干气，由回流罐上部经压控阀放至高压瓦斯管网。冷凝液从脱乙烷塔顶回流罐用脱乙烷塔回流泵（P2204）抽出送入塔顶 57 层塔板上作回流。脱乙烷塔底用塔底重沸器（E2204）加热，热源为蒸汽。脱乙烷塔底的丙烯-丙烷馏分自压进入丙烯塔（A）（T2203A）作为进料。由于丙烯塔的总塔板数为 200 层 ADV 高效浮阀塔板，故...
