东莞万科中心项目暖通工程-暖通调试方案VIP专享

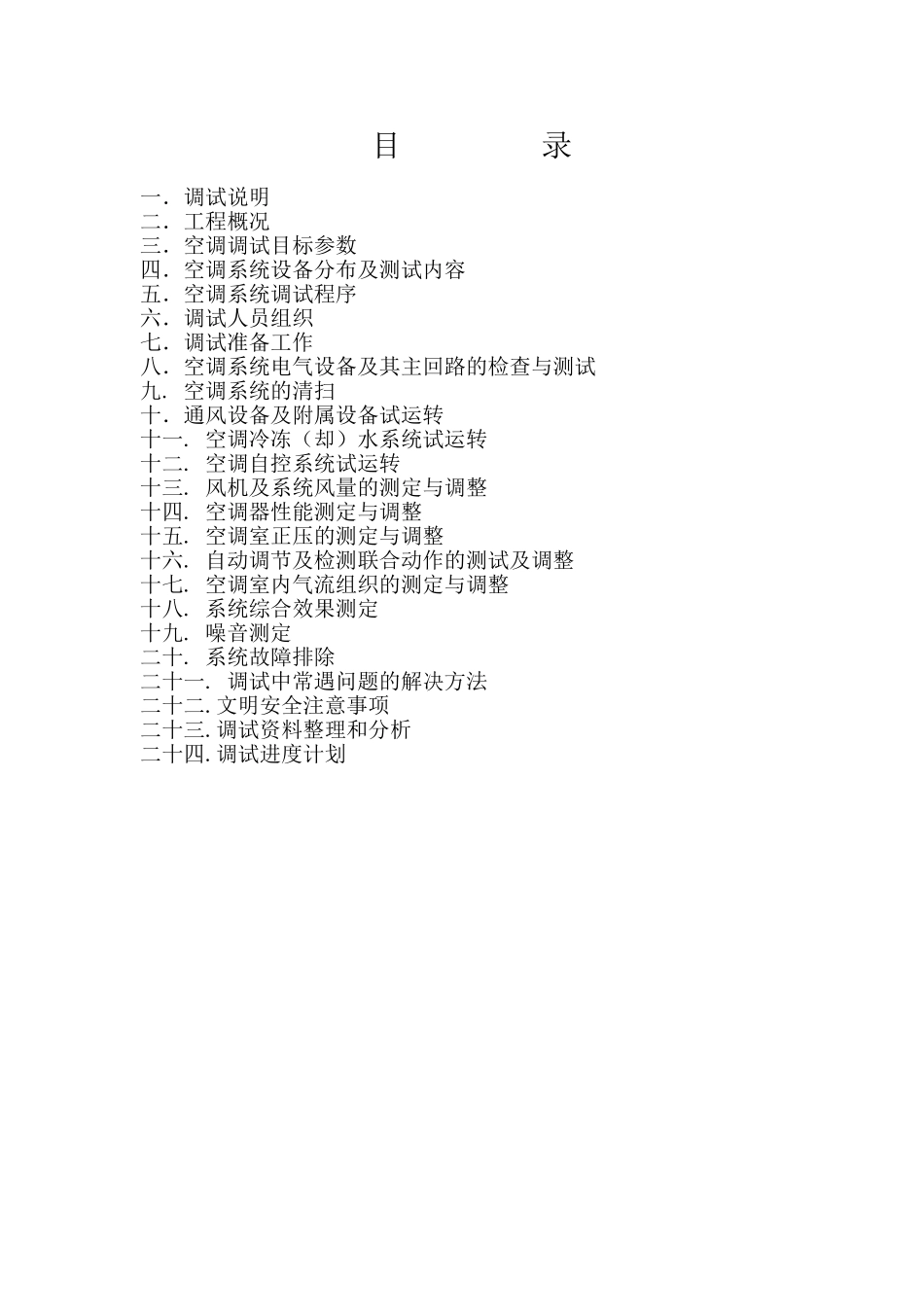

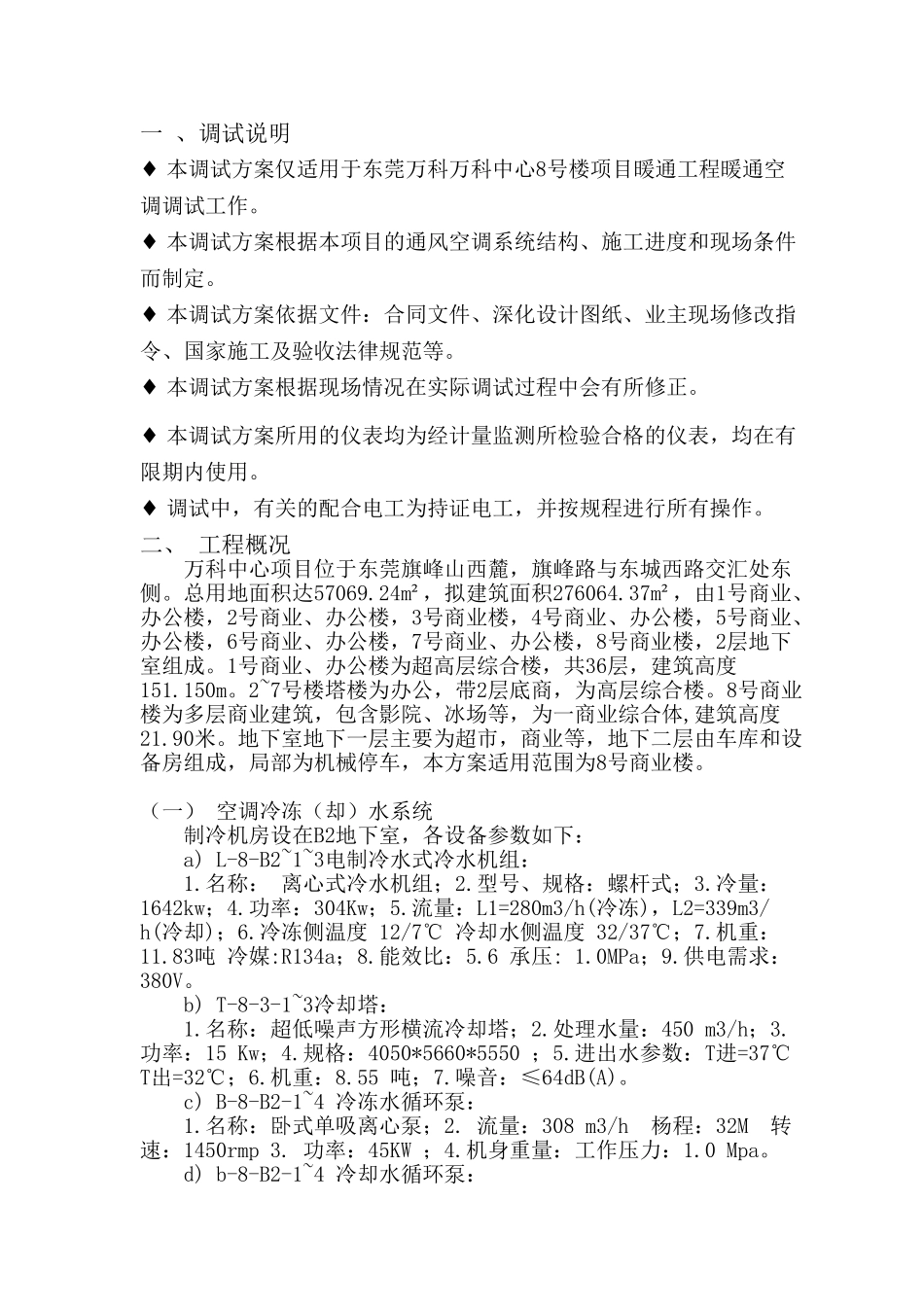

目 录一．调试说明二．工程概况三．空调调试目标参数四．空调系统设备分布及测试内容五．空调系统调试程序六．调试人员组织七．调试准备工作八．空调系统电气设备及其主回路的检查与测试九. 空调系统的清扫十．通风设备及附属设备试运转十一. 空调冷冻（却）水系统试运转十二. 空调自控系统试运转十三. 风机及系统风量的测定与调整十四. 空调器性能测定与调整十五. 空调室正压的测定与调整十六. 自动调节及检测联合动作的测试及调整十七. 空调室内气流组织的测定与调整十八. 系统综合效果测定十九. 噪音测定二十. 系统故障排除二十一. 调试中常遇问题的解决方法二十二.文明安全注意事项二十三.调试资料整理和分析二十四.调试进度计划一 、调试说明♦ 本调试方案仅适用于东莞万科万科中心8号楼项目暖通工程暖通空调调试工作。♦ 本调试方案根据本项目的通风空调系统结构、施工进度和现场条件而制定。♦ 本调试方案依据文件：合同文件、深化设计图纸、业主现场修改指令、国家施工及验收法律规范等。♦ 本调试方案根据现场情况在实际调试过程中会有所修正。♦ 本调试方案所用的仪表均为经计量监测所检验合格的仪表，均在有限期内使用。♦ 调试中，有关的配合电工为持证电工，并按规程进行所有操作。二、 工程概况 万科中心项目位于东莞旗峰山西麓，旗峰路与东城西路交汇处东侧。总用地面积达57069.24m²，拟建筑面积276064.37m²，由1号商业、办公楼，2号商业、办公楼，3号商业楼，4号商业、办公楼，5号商业、办公楼，6号商业、办公楼，7号商业、办公楼，8号商业楼，2层地下室组成。1号商业、办公楼为超高层综合楼，共36层，建筑高度151.150m。2~7号楼塔楼为办公，带2层底商，为高层综合楼。8号商业楼为多层商业建筑，包含影院、冰场等，为一商业综合体,建筑高度21.90米。地下室地下一层主要为超市，商业等，地下二层由车库和设备房组成，局部为机械停车，本方案适用范围为8号商业楼。（一） 空调冷冻（却）水系统制冷机房设在B2地下室，各设备参数如下： a) L-8-B2~1~3电制冷水式冷水机组： 1.名称： 离心式冷水机组；2.型号、规格：螺杆式；3.冷量：1642kw；4.功率：304Kw；5.流量：L1=280m3/h(冷冻)，L2=339m3/h(冷却)；6.冷冻侧温度 12/7℃ 冷却水侧温度 32/37℃；7.机重：11.83吨 冷媒:R134a；8.能效比：5.6 承压: 1.0MPa；9.供电需求：380V。 b) T-8-3-1~3冷却塔：1.名称：超低噪声方形横流冷却塔；2.处理水...
