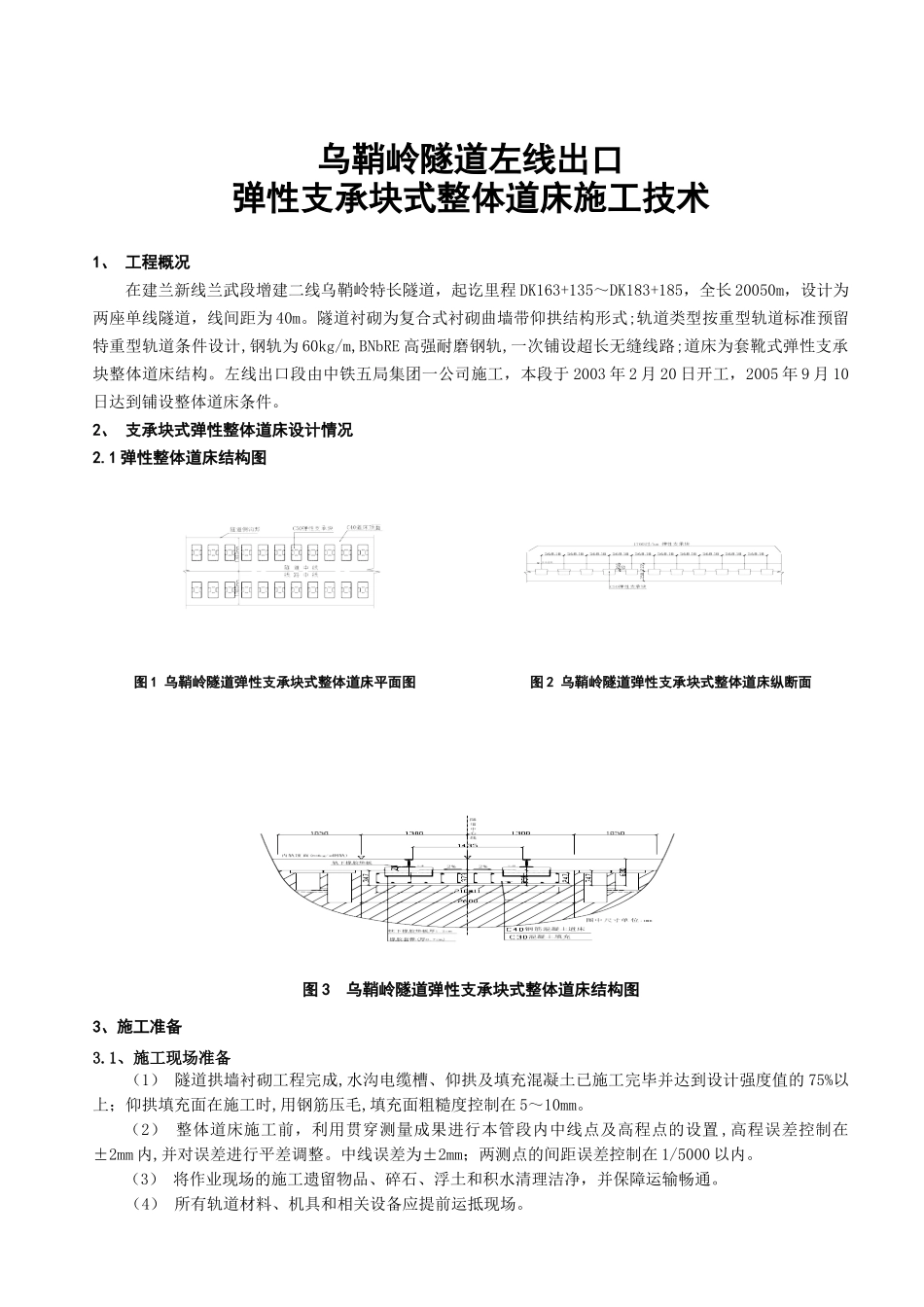

乌鞘岭隧道左线出口弹性支承块式整体道床施工技术

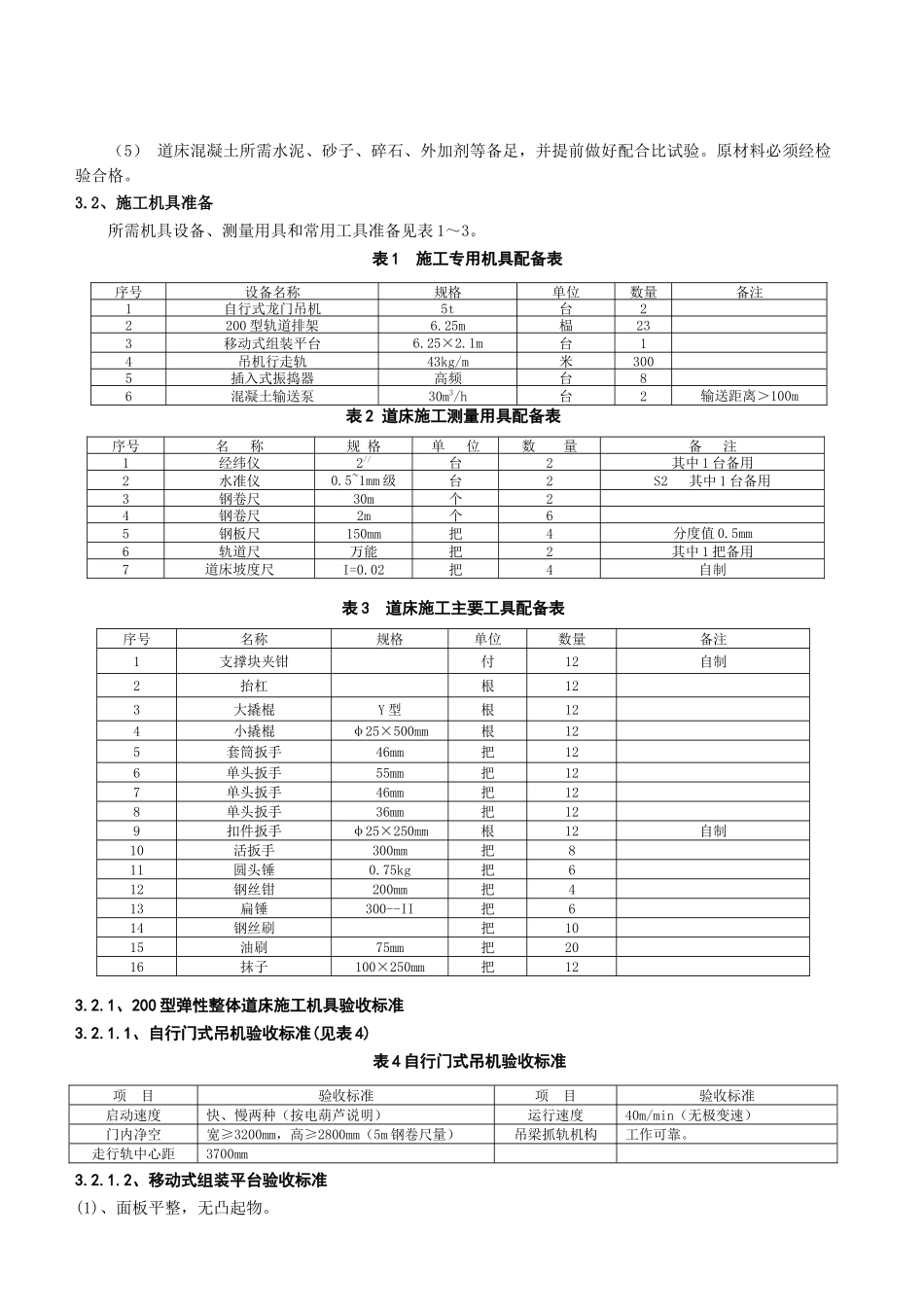

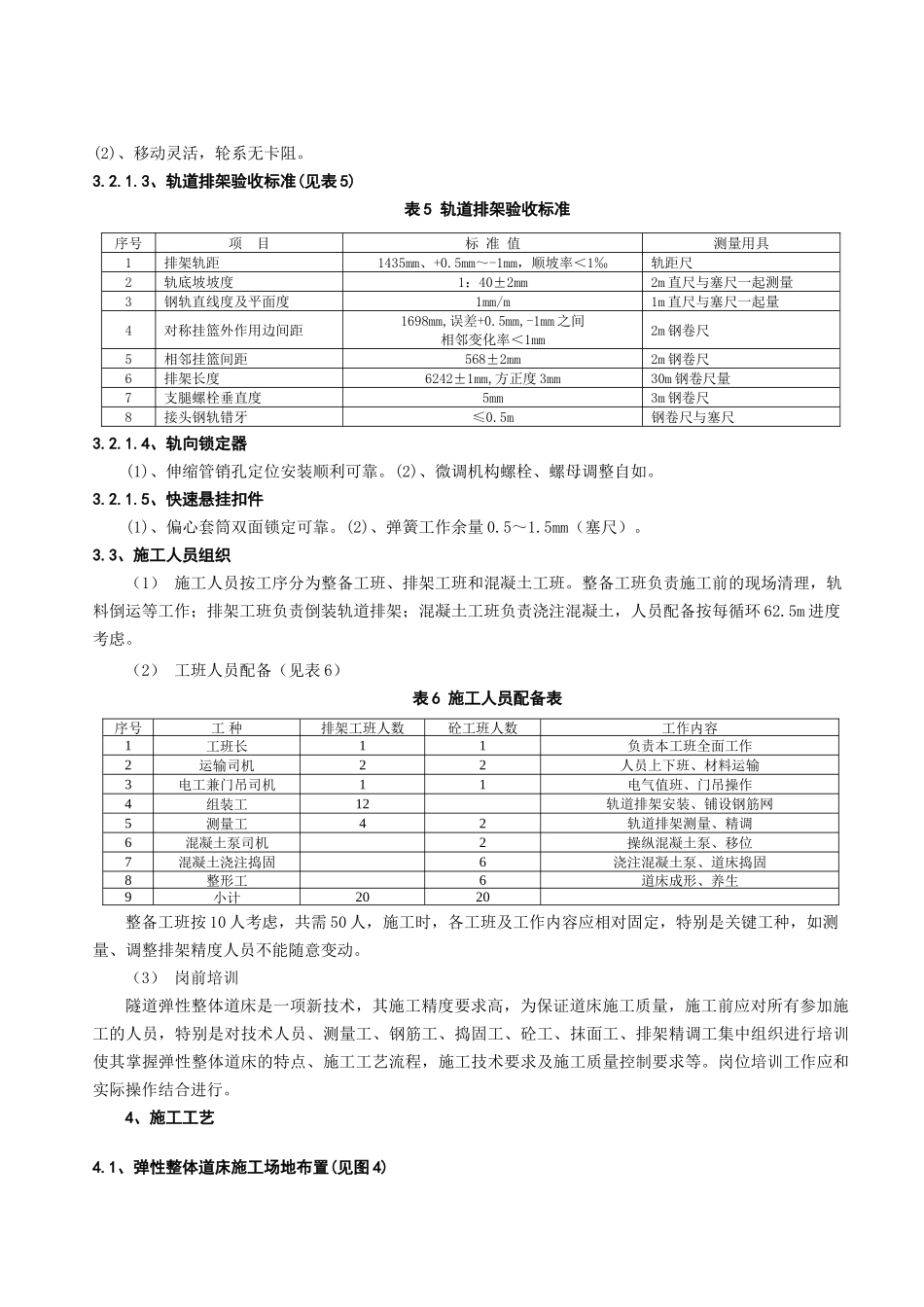

乌鞘岭隧道左线出口弹性支承块式整体道床施工技术1、 工程概况在建兰新线兰武段增建二线乌鞘岭特长隧道，起讫里程 DK163+135～DK183+185，全长 20050m，设计为两座单线隧道，线间距为 40m。隧道衬砌为复合式衬砌曲墙带仰拱结构形式;轨道类型按重型轨道标准预留特重型轨道条件设计,钢轨为 60kg/m,BNbRE 高强耐磨钢轨,一次铺设超长无缝线路;道床为套靴式弹性支承块整体道床结构。左线出口段由中铁五局集团一公司施工，本段于 2003 年 2 月 20 日开工，2005 年 9 月 10日达到铺设整体道床条件。2、 支承块式弹性整体道床设计情况2.1 弹性整体道床结构图图 1 乌鞘岭隧道弹性支承块式整体道床平面图 图 2 乌鞘岭隧道弹性支承块式整体道床纵断面图 3 乌鞘岭隧道弹性支承块式整体道床结构图3、施工准备3.1、施工现场准备（1） 隧道拱墙衬砌工程完成,水沟电缆槽、仰拱及填充混凝土已施工完毕并达到设计强度值的 75%以上；仰拱填充面在施工时,用钢筋压毛,填充面粗糙度控制在 5～10mm。（2） 整体道床施工前，利用贯穿测量成果进行本管段内中线点及高程点的设置 ,高程误差控制在±2mm 内,并对误差进行平差调整。中线误差为±2mm；两测点的间距误差控制在 1/5000 以内。（3） 将作业现场的施工遗留物品、碎石、浮土和积水清理洁净，并保障运输畅通。（4） 所有轨道材料、机具和相关设备应提前运抵现场。（5） 道床混凝土所需水泥、砂子、碎石、外加剂等备足，并提前做好配合比试验。原材料必须经检验合格。3.2、施工机具准备所需机具设备、测量用具和常用工具准备见表 1～3。表 1 施工专用机具配备表序号设备名称规格单位数量备注1自行式龙门吊机5t台22200 型轨道排架6.25m榀233移动式组装平台6.25×2.1m台14吊机行走轨43kg/m米3005插入式振捣器高频台86混凝土输送泵30m3/h台2输送距离＞100m表 2 道床施工测量用具配备表序号名 称规 格单 位数 量备 注1经纬仪2//台2其中 1 台备用2水准仪0.5~1mm 级台2S2 其中 1 台备用3钢卷尺30m个24钢卷尺2m个65钢板尺150mm把4分度值 0.5mm6轨道尺万能把2其中 1 把备用7道床坡度尺I=0.02把4自制表 3 道床施工主要工具配备表序号名称规格单位数量备注1支撑块夹钳付12自制2抬杠根123大撬棍Y 型根124小撬棍φ25×500mm根125套筒扳手46mm把126单头扳手55mm把127单头扳手46mm把128单头扳手36mm把129扣件扳手φ25×250mm根12自制10活扳手300mm把811圆头锤0.75kg把612钢...
