二级公路桩基工程技术交底

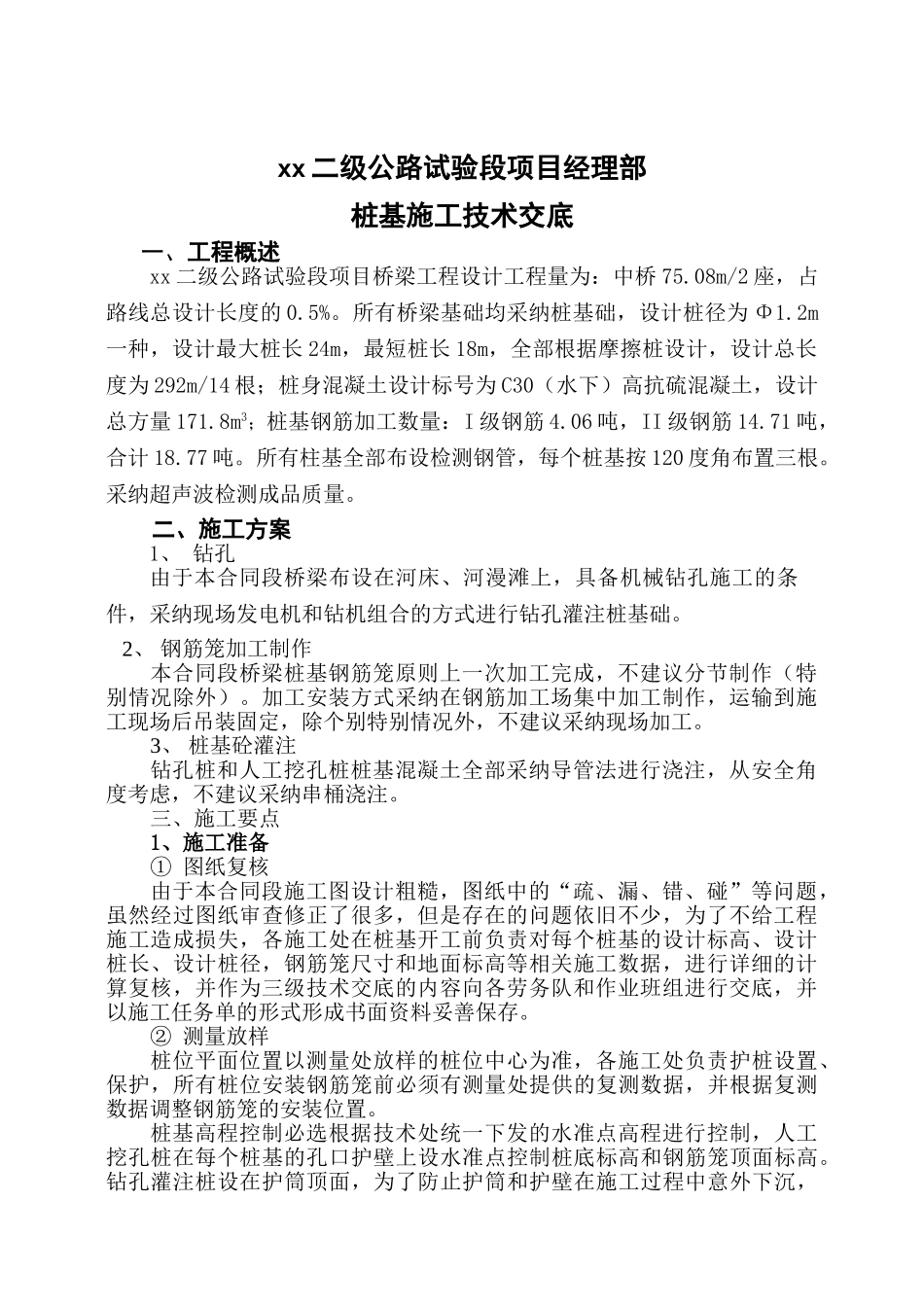

xx 二级公路试验段项目经理部桩基施工技术交底一、工程概述xx 二级公路试验段项目桥梁工程设计工程量为：中桥 75.08m/2 座，占路线总设计长度的 0.5%。所有桥梁基础均采纳桩基础，设计桩径为 Φ1.2m一种，设计最大桩长 24m，最短桩长 18m，全部根据摩擦桩设计，设计总长度为 292m/14 根；桩身混凝土设计标号为 C30（水下）高抗硫混凝土，设计总方量 171.8m3；桩基钢筋加工数量：I 级钢筋 4.06 吨，II 级钢筋 14.71 吨，合计 18.77 吨。所有柱基全部布设检测钢管，每个桩基按 120 度角布置三根。采纳超声波检测成品质量。二、施工方案1、 钻孔由于本合同段桥梁布设在河床、河漫滩上，具备机械钻孔施工的条件，采纳现场发电机和钻机组合的方式进行钻孔灌注桩基础。 2、 钢筋笼加工制作本合同段桥梁桩基钢筋笼原则上一次加工完成，不建议分节制作（特别情况除外）。加工安装方式采纳在钢筋加工场集中加工制作，运输到施工现场后吊装固定，除个别特别情况外，不建议采纳现场加工。3、 桩基砼灌注钻孔桩和人工挖孔桩桩基混凝土全部采纳导管法进行浇注，从安全角度考虑，不建议采纳串桶浇注。三、施工要点1、施工准备① 图纸复核由于本合同段施工图设计粗糙，图纸中的“疏、漏、错、碰”等问题，虽然经过图纸审查修正了很多，但是存在的问题依旧不少，为了不给工程施工造成损失，各施工处在桩基开工前负责对每个桩基的设计标高、设计桩长、设计桩径，钢筋笼尺寸和地面标高等相关施工数据，进行详细的计算复核，并作为三级技术交底的内容向各劳务队和作业班组进行交底，并以施工任务单的形式形成书面资料妥善保存。② 测量放样桩位平面位置以测量处放样的桩位中心为准，各施工处负责护桩设置、保护，所有桩位安装钢筋笼前必须有测量处提供的复测数据，并根据复测数据调整钢筋笼的安装位置。桩基高程控制必选根据技术处统一下发的水准点高程进行控制，人工挖孔桩在每个桩基的孔口护壁上设水准点控制桩底标高和钢筋笼顶面标高。钻孔灌注桩设在护筒顶面，为了防止护筒和护壁在施工过程中意外下沉，安装钢筋笼前，必须复测水准点高程。施工水准点高程引测和复测，必须从就近的临时水准点引高程，严格根据普通水准测量要求进行闭合差复核，测量数据记录要法律规范、完整，严禁涂改，测量记录本要妥善保存，每本用完后交技术处存档。③ 桩位施工平台高程根据节约成本和方便施工的原则，桩位施工平台的标高以桩基钢筋笼顶面高程为准...
