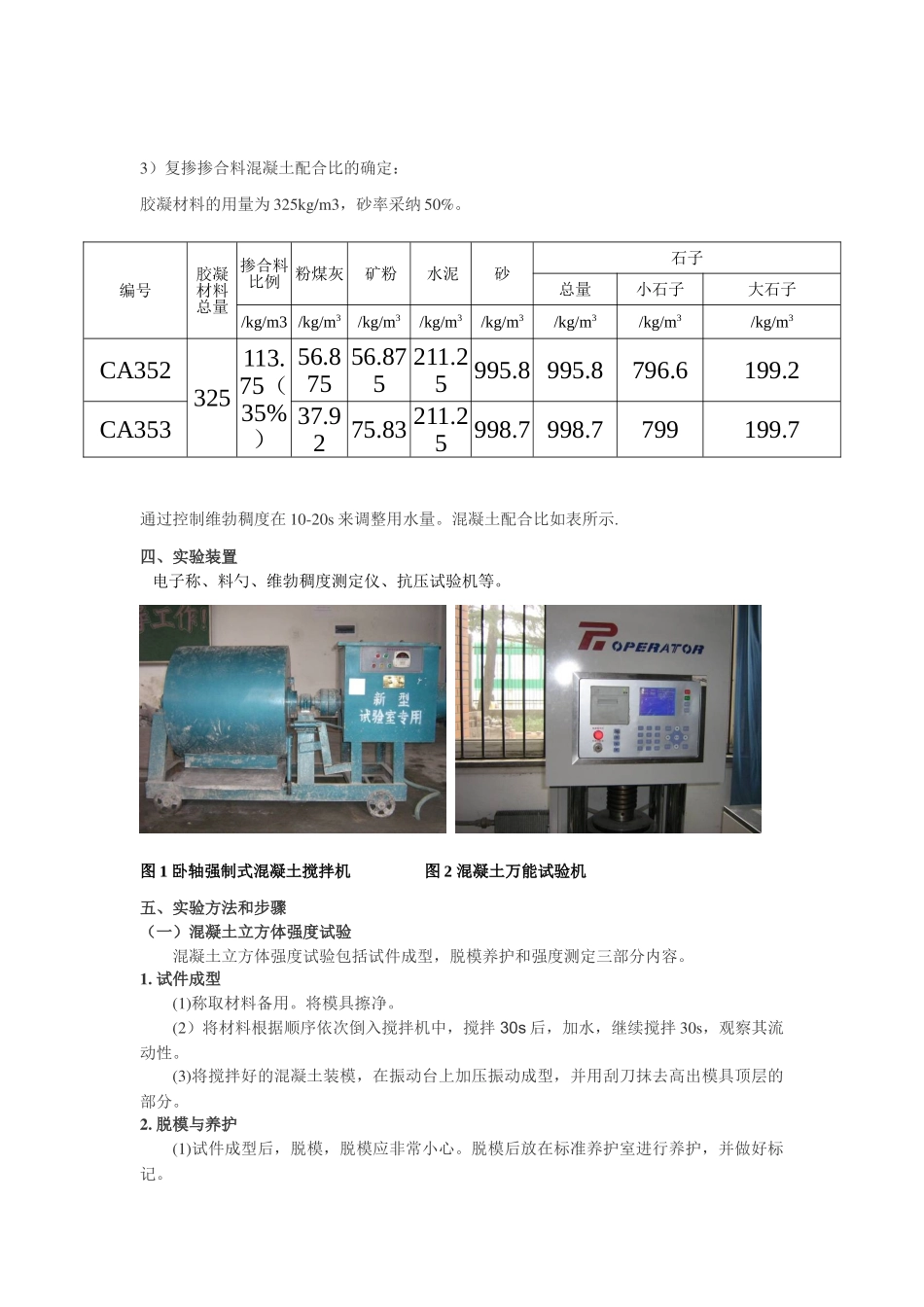

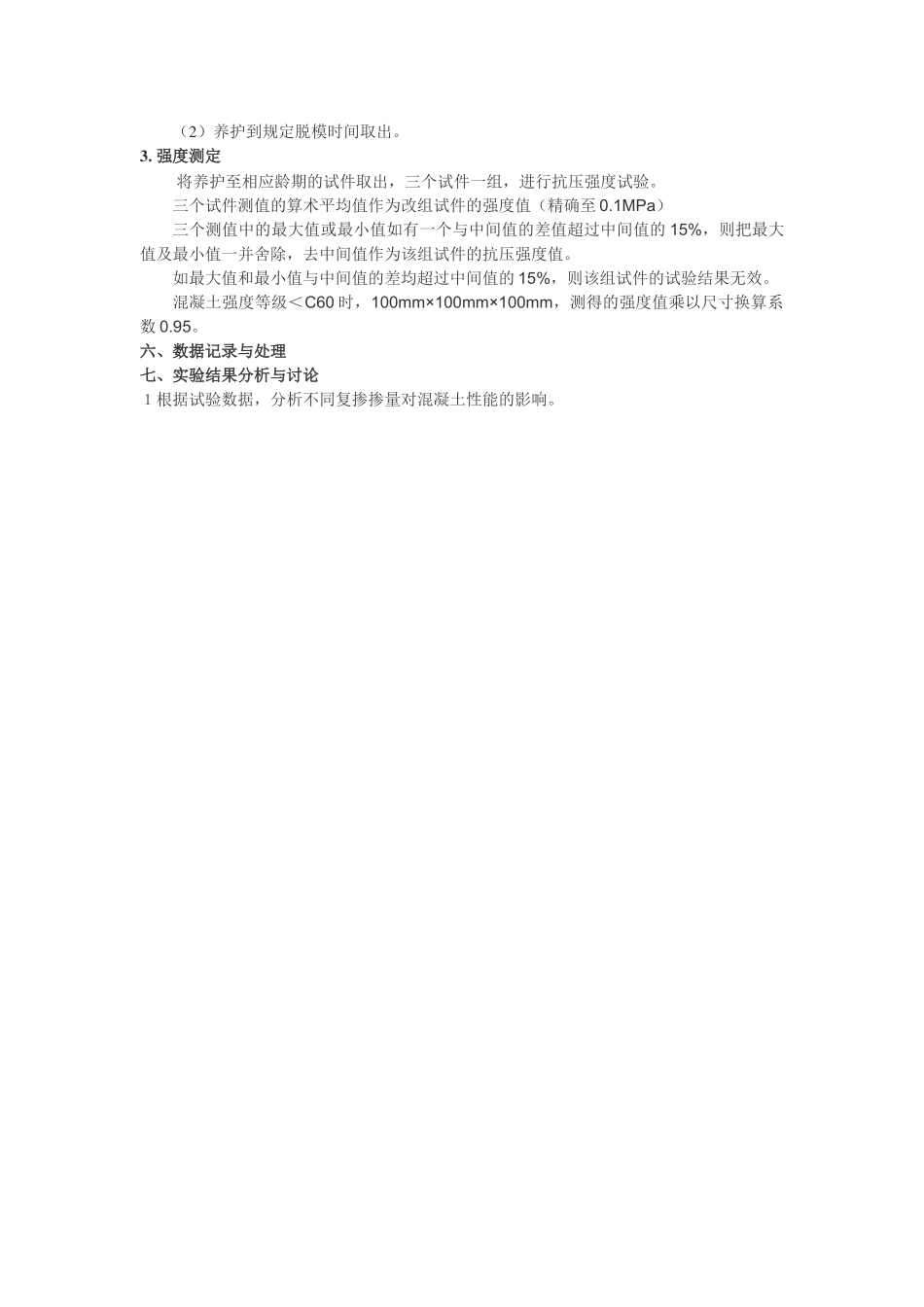

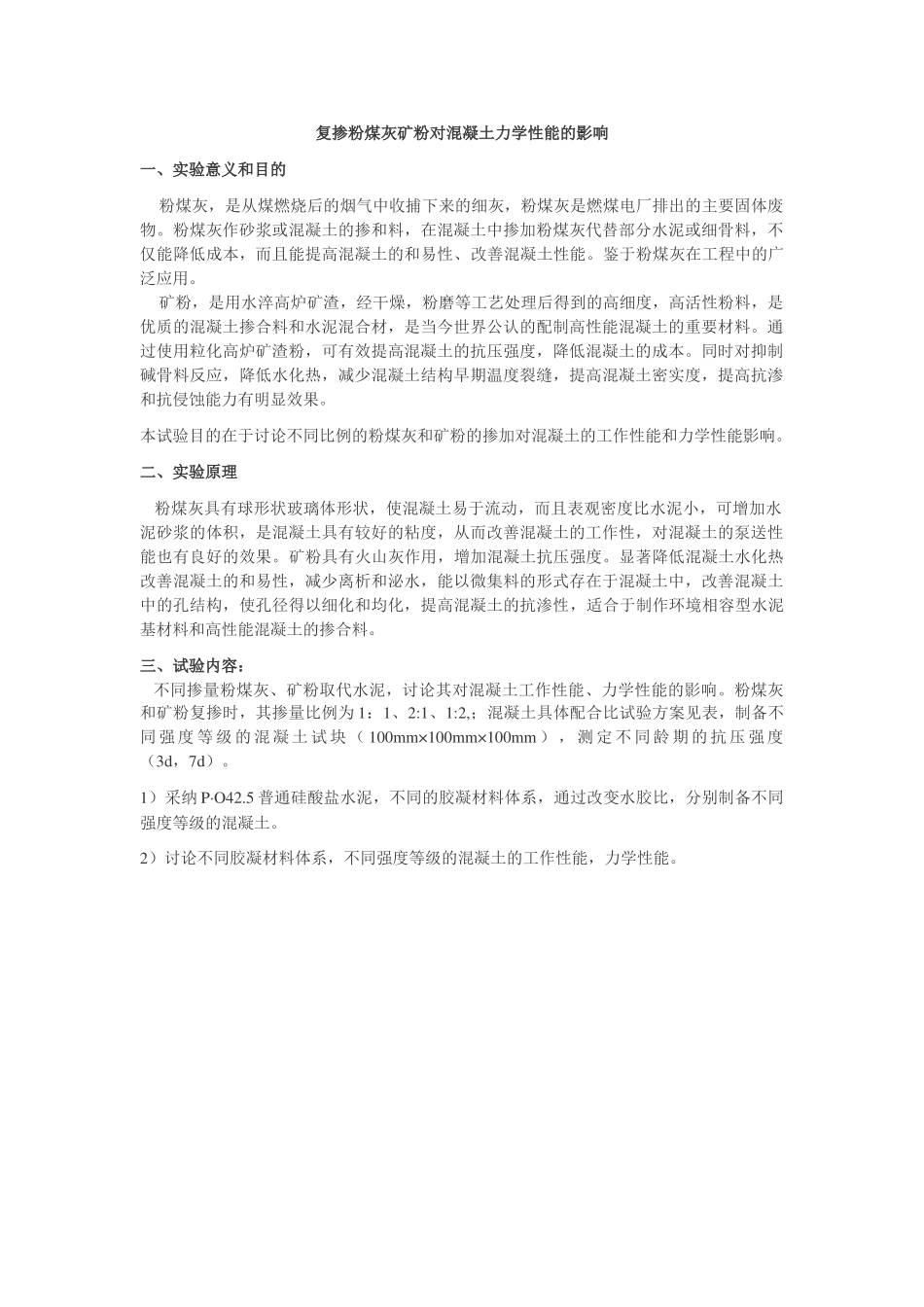

复掺粉煤灰矿粉对混凝土力学性能的影响一、实验意义和目的 粉煤灰，是从煤燃烧后的烟气中收捕下来的细灰，粉煤灰是燃煤电厂排出的主要固体废物。粉煤灰作砂浆或混凝土的掺和料，在混凝土中掺加粉煤灰代替部分水泥或细骨料，不仅能降低成本，而且能提高混凝土的和易性、改善混凝土性能。鉴于粉煤灰在工程中的广泛应用。 矿粉，是用水淬高炉矿渣，经干燥，粉磨等工艺处理后得到的高细度，高活性粉料，是优质的混凝土掺合料和水泥混合材，是当今世界公认的配制高性能混凝土的重要材料。通过使用粒化高炉矿渣粉，可有效提高混凝土的抗压强度，降低混凝土的成本。同时对抑制碱骨料反应，降低水化热，减少混凝土结构早期温度裂缝，提高混凝土密实度，提高抗渗和抗侵蚀能力有明显效果。本试验目的在于讨论不同比例的粉煤灰和矿粉的掺加对混凝土的工作性能和力学性能影响。二、实验原理 粉煤灰具有球形状玻璃体形状，使混凝土易于流动，而且表观密度比水泥小，可增加水泥砂浆的体积，是混凝土具有较好的粘度，从而改善混凝土的工作性，对混凝土的泵送性能也有良好的效果。矿粉具有火山灰作用，增加混凝土抗压强度。显著降低混凝土水化热改善混凝土的和易性，减少离析和泌水，能以微集料的形式存在于混凝土中，改善混凝土中的孔结构，使孔径得以细化和均化，提高混凝土的抗渗性，适合于制作环境相容型水泥基材料和高性能混凝土的掺合料。三、试验内容： 不同掺量粉煤灰、矿粉取代水泥，讨论其对混凝土工作性能、力学性能的影响。粉煤灰和矿粉复掺时，其掺量比例为 1：1、2:1、1:2,；混凝土具体配合比试验方案见表，制备不同 强 度 等 级 的 混 凝 土 试 块 （ 100mm×100mm×100mm ） ， 测 定 不 同 龄 期 的 抗 压 强 度（3d，7d）。1）采纳 P·O42.5 普通硅酸盐水泥，不同的胶凝材料体系，通过改变水胶比，分别制备不同强度等级的混凝土。2）讨论不同胶凝材料体系，不同强度等级的混凝土的工作性能，力学性能。3）复掺掺合料混凝土配合比的确定：胶凝材料的用量为 325kg/m3，砂率采纳 50%。通过控制维勃稠度在 10-20s 来调整用水量。混凝土配合比如表所示.四、实验装置 电子称、料勺、维勃稠度测定仪、抗压试验机等。 图 1 卧轴强制式混凝土搅拌机 图 2 混凝土万能试验机 五、实验方法和步骤（一）混凝土立方体强度试验混凝土立方体强度试验包括试件成型，脱模养护和强度测定三部分内容。1. 试件成型(1)称...
