传动泵施工方法

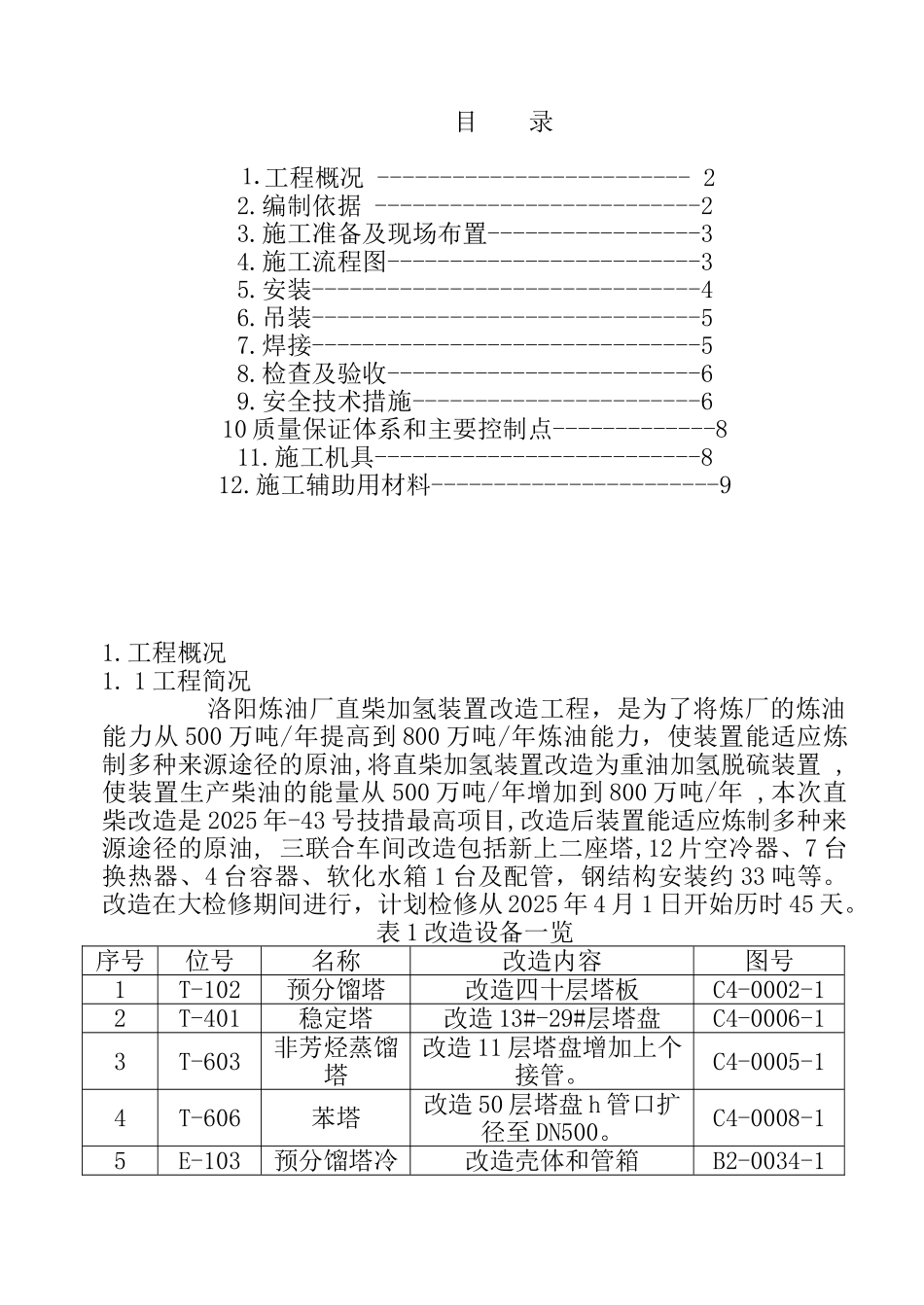

目 录⒈ 工程概况 ------------------------- 22.编制依据 --------------------------23.施工准备及现场布置-----------------34.施工流程图-------------------------35.安装-------------------------------46.吊装-------------------------------57.焊接-------------------------------58.检查及验收-------------------------69.安全技术措施-----------------------610 质量保证体系和主要控制点-------------811.施工机具--------------------------812.施工辅助用材料-----------------------91.工程概况1. 1 工程简况 洛阳炼油厂直柴加氢装置改造工程，是为了将炼厂的炼油能力从 500 万吨/年提高到 800 万吨/年炼油能力，使装置能适应炼制多种来源途径的原油,将直柴加氢装置改造为重油加氢脱硫装置 ,使装置生产柴油的能量从 500 万吨/年增加到 800 万吨/年 ,本次直柴改造是 2025 年-43 号技措最高项目,改造后装置能适应炼制多种来源途径的原油, 三联合车间改造包括新上二座塔,12 片空冷器、7 台换热器、4 台容器、软化水箱 1 台及配管，钢结构安装约 33 吨等。改造在大检修期间进行，计划检修从 2025 年 4 月 1 日开始历时 45 天。表 1 改造设备一览序号位号名称改造内容图号1T-102预分馏塔改造四十层塔板C4-0002-12T-401稳定塔改造 13#-29#层塔盘C4-0006-13T-603非芳烃蒸馏塔改造 11 层塔盘增加上个接管。C4-0005-14T-606苯塔改造 50 层塔盘 h 管口扩径至 DN500。C4-0008-15E-103预分馏塔冷改造壳体和管箱B2-0034-1凝器6E-633甲苯分馏预热器利旧壳体,新增 4 个接管B2-0041-17D-603气提塔回流罐利旧改造 3 个接管A2-17758D-631溶剂闪蒸罐利旧壳体要求≥14A2-1772-19D-634芳烃缓冲罐利旧原 D-602 增加 1 接管及 1 伴热管A2-177610D-701一段循环气体吸入罐利旧壳体≥8,加设备法兰 2 个A-17122.编制依据:2.1 5.1 工程概况及工程特点齐鲁石化氯乙烯装置改扩建工程，主要有机泵类设备 120 台（成套设备的附属机泵未计），其中有压缩机 10 台及 6 台大型离心风机（表 5.5.1）。泵的型式主要为离心泵和隔膜式计量泵。压缩机的型式主要有离心式、往复式及液环式。本装置机泵类设备所输送的物料大多为易燃、易爆、有毒介质，许多泵带衬里，工艺条件对机泵的可靠性要求严格，安装质量要求高，施工难度大，应特别考虑。表 5.5.1 乙烯装置的主要传动设备统计表机泵类型设备...
