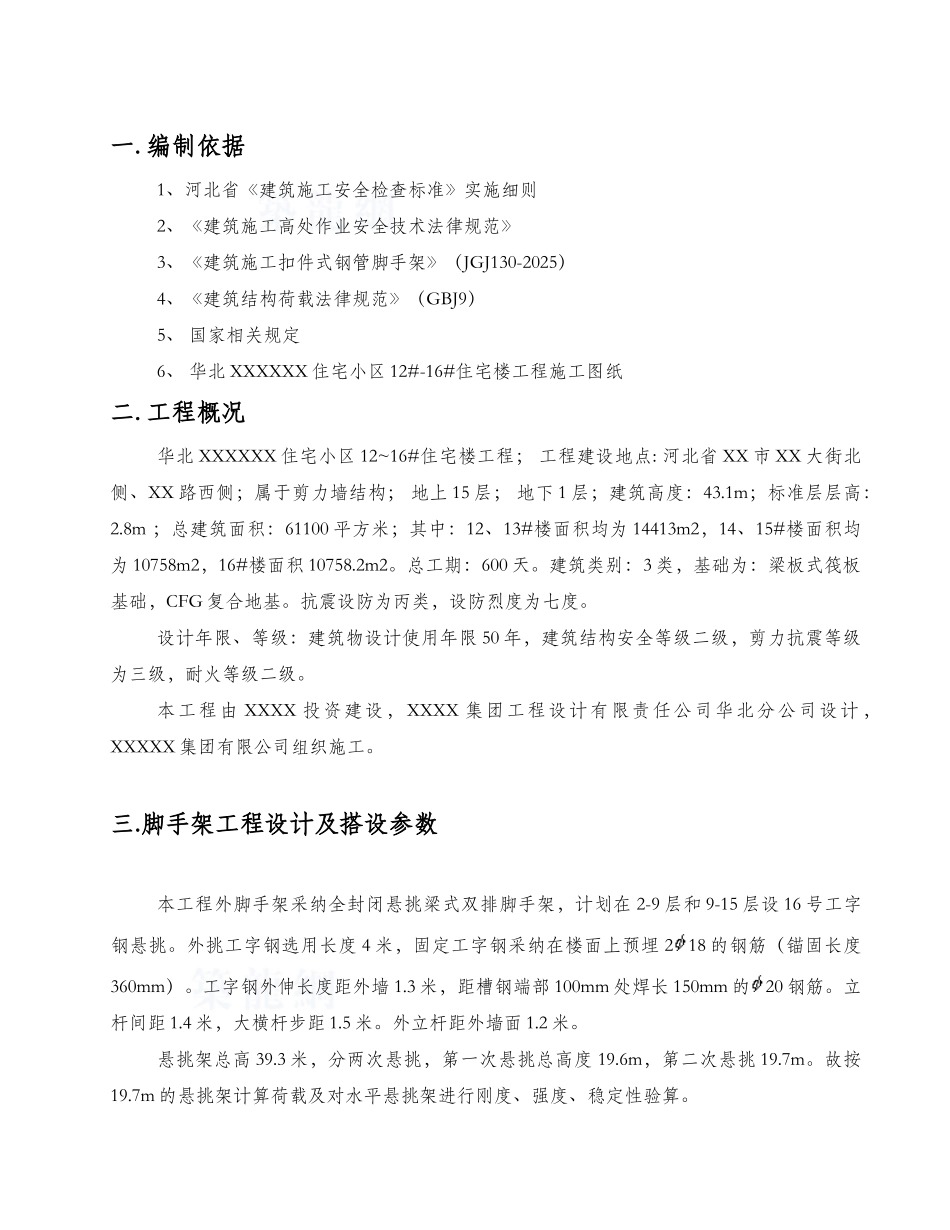

一. 编制依据1、河北省《建筑施工安全检查标准》实施细则2、《建筑施工高处作业安全技术法律规范》3、《建筑施工扣件式钢管脚手架》（JGJ130-2025）4、《建筑结构荷载法律规范》（GBJ9）5、 国家相关规定6、 华北 XXXXXX 住宅小区 12#-16#住宅楼工程施工图纸二. 工程概况 华北 XXXXXX 住宅小区 12~16#住宅楼工程； 工程建设地点: 河北省 XX 市 XX 大街北侧、XX 路西侧；属于剪力墙结构； 地上 15 层； 地下 1 层；建筑高度：43.1m；标准层层高：2.8m ；总建筑面积：61100 平方米；其中：12、13#楼面积均为 14413m2，14、15#楼面积均为 10758m2，16#楼面积 10758.2m2。总工期：600 天。建筑类别：3 类，基础为：梁板式筏板基础，CFG 复合地基。抗震设防为丙类，设防烈度为七度。设计年限、等级：建筑物设计使用年限 50 年，建筑结构安全等级二级，剪力抗震等级为三级，耐火等级二级。本工程由 XXXX 投资建设，XXXX 集团工程设计有限责任公司华北分公司设计 ，XXXXX 集团有限公司组织施工。三.脚手架工程设计及搭设参数 本工程外脚手架采纳全封闭悬挑梁式双排脚手架，计划在 2-9 层和 9-15 层设 16 号工字钢悬挑。外挑工字钢选用长度 4 米，固定工字钢采纳在楼面上预埋 218 的钢筋（锚固长度360mm）。工字钢外伸长度距外墙 1.3 米，距槽钢端部 100mm 处焊长 150mm 的20 钢筋。立杆间距 1.4 米，大横杆步距 1.5 米。外立杆距外墙面 1.2 米。悬挑架总高 39.3 米，分两次悬挑，第一次悬挑总高度 19.6m，第二次悬挑 19.7m。故按19.7m 的悬挑架计算荷载及对水平悬挑架进行刚度、强度、稳定性验算。四、参数信息:1.脚手架参数双排脚手架，搭设高度 19.7 米，立杆采纳单立管。立杆的纵距 1.40 米，立杆的横距 0.80 米，内排架距离结构 0.40 米，立杆的步距 1.50 米。 采纳的钢管类型为48×3.0， 连墙件采纳 2 步 2 跨，竖向间距 3.00 米，水平间距 2.80米。施工活荷载为 3.0kN/m2，同时考虑 2 层施工。 脚手板采纳竹笆片，荷载为0.15kN/m2，根据铺设 2 层计算。栏杆采纳竹串片，荷载为 0.14kN/m，安全网荷载取0.0050kN/m2。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。悬挑水平钢梁采纳悬臂式结构，没有钢丝绳或支杆与建筑物拉结。2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:施工兼防护脚手架；同时施工层数:2 层；3.风荷载参数本工...
