住宅工程高支模施工技术交底

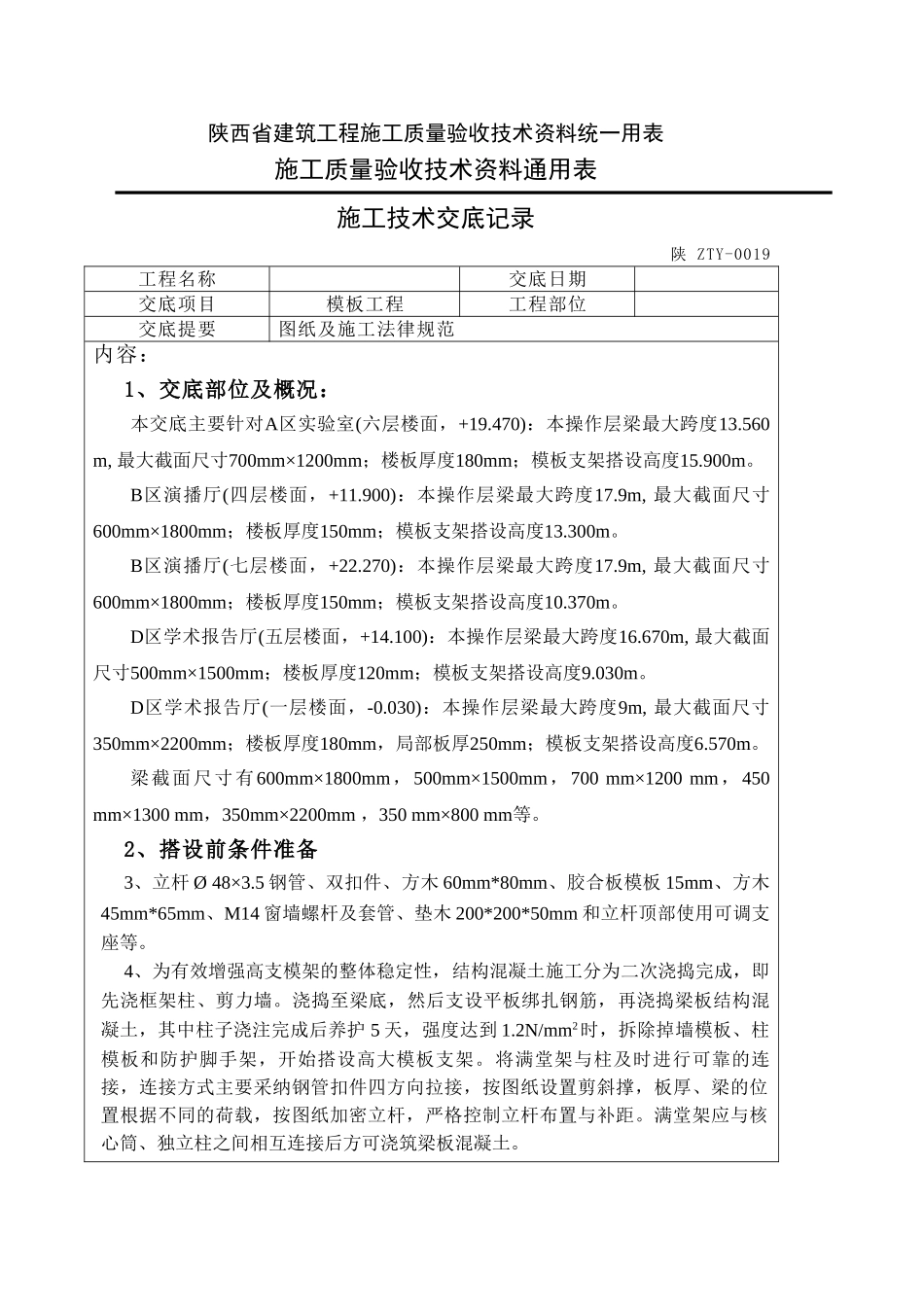

陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕 ZTY-0019工程名称交底日期交底项目模板工程工程部位交底提要图纸及施工法律规范内容：1、交底部位及概况：本交底主要针对A区实验室(六层楼面，+19.470)：本操作层梁最大跨度13.560m, 最大截面尺寸700mm×1200mm；楼板厚度180mm；模板支架搭设高度15.900m。B区演播厅(四层楼面，+11.900)：本操作层梁最大跨度17.9m, 最大截面尺寸600mm×1800mm；楼板厚度150mm；模板支架搭设高度13.300m。B区演播厅(七层楼面，+22.270)：本操作层梁最大跨度17.9m, 最大截面尺寸600mm×1800mm；楼板厚度150mm；模板支架搭设高度10.370m。D区学术报告厅(五层楼面，+14.100)：本操作层梁最大跨度16.670m, 最大截面尺寸500mm×1500mm；楼板厚度120mm；模板支架搭设高度9.030m。D区学术报告厅(一层楼面，-0.030)：本操作层梁最大跨度9m, 最大截面尺寸350mm×2200mm；楼板厚度180mm，局部板厚250mm；模板支架搭设高度6.570m。梁截面尺寸有600mm×1800mm，500mm×1500mm，700 mm×1200 mm，450 mm×1300 mm，350mm×2200mm ，350 mm×800 mm等。2、搭设前条件准备3、立杆 Ø 48×3.5 钢管、双扣件、方木 60mm*80mm、胶合板模板 15mm、方木45mm*65mm、M14 窗墙螺杆及套管、垫木 200*200*50mm 和立杆顶部使用可调支座等。4、为有效增强高支模架的整体稳定性，结构混凝土施工分为二次浇捣完成，即先浇框架柱、剪力墙。浇捣至梁底，然后支设平板绑扎钢筋，再浇捣梁板结构混凝土，其中柱子浇注完成后养护 5 天，强度达到 1.2N/mm2时，拆除掉墙模板、柱模板和防护脚手架，开始搭设高大模板支架。将满堂架与柱及时进行可靠的连接，连接方式主要采纳钢管扣件四方向拉接，按图纸设置剪斜撑，板厚、梁的位置根据不同的荷载，按图纸加密立杆，严格控制立杆布置与补距。满堂架应与核心筒、独立柱之间相互连接后方可浇筑梁板混凝土。5、高支模架搭设1、本高大模板支架的搭设采纳扣件式钢管（Φ48mm×3.5mm）满堂脚手架。立杆最大间距 900mm×900mm，其平面定位详见附图；各截面梁支撑，详见附图及计算书；立杆最大步距 1.50m，详见附图。2、因为本工程高支架位于地下室顶板、楼层中间层，故立杆下垫 50mm 厚200mm×200mm 的木垫板。3、根据材料条件，采纳梁底支撑木方平行梁跨度方向，木方搁置在支撑主楞上，主楞搁置在水平杆上，水平杆通过扣件传递至立杆的方法...
