住宅楼130系列玻璃幕墙设计计算书

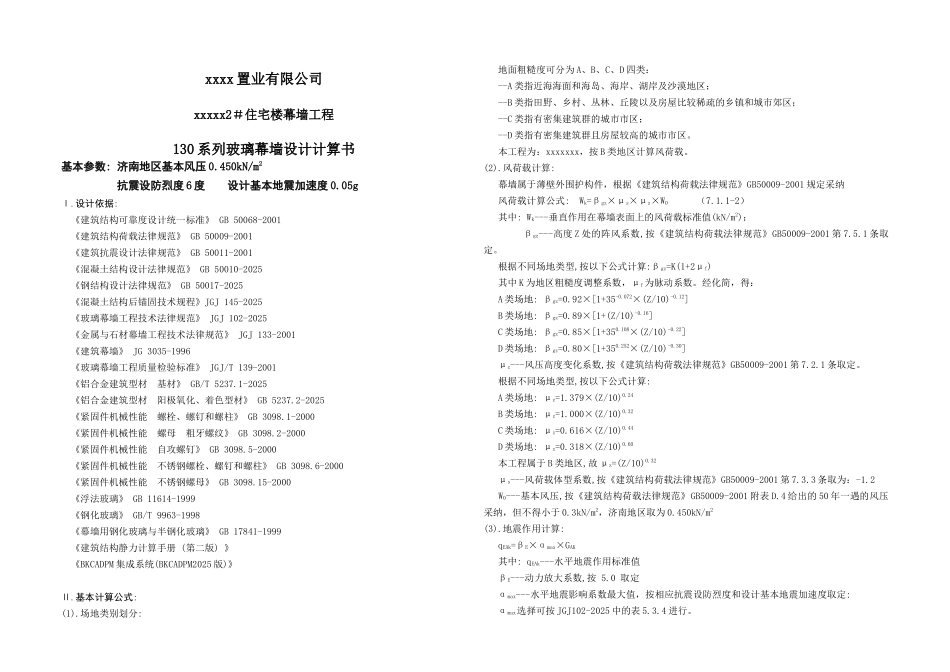

xxxx 置业有限公司xxxxx2＃住宅楼幕墙工程130 系列玻璃幕墙设计计算书基本参数: 济南地区基本风压 0.450kN/m2 抗震设防烈度 6 度 设计基本地震加速度 0.05g Ⅰ.设计依据: 《建筑结构可靠度设计统一标准》 GB 50068-2001 《建筑结构荷载法律规范》 GB 50009-2001 《建筑抗震设计法律规范》 GB 50011-2001 《混凝土结构设计法律规范》 GB 50010-2025 《钢结构设计法律规范》 GB 50017-2025 《混凝土结构后锚固技术规程》JGJ 145-2025 《玻璃幕墙工程技术法律规范》 JGJ 102-2025 《金属与石材幕墙工程技术法律规范》 JGJ 133-2001 《建筑幕墙》 JG 3035-1996 《玻璃幕墙工程质量检验标准》 JGJ/T 139-2001 《铝合金建筑型材 基材》 GB/T 5237.1-2025 《铝合金建筑型材 阳极氧化、着色型材》 GB 5237.2-2025 《紧固件机械性能 螺栓、螺钉和螺柱》 GB 3098.1-2000 《紧固件机械性能 螺母 粗牙螺纹》 GB 3098.2-2000 《紧固件机械性能 自攻螺钉》 GB 3098.5-2000 《紧固件机械性能 不锈钢螺栓、螺钉和螺柱》 GB 3098.6-2000 《紧固件机械性能 不锈钢螺母》 GB 3098.15-2000 《浮法玻璃》 GB 11614-1999 《钢化玻璃》 GB/T 9963-1998 《幕墙用钢化玻璃与半钢化玻璃》 GB 17841-1999 《建筑结构静力计算手册 (第二版) 》 《BKCADPM 集成系统(BKCADPM2025 版)》Ⅱ.基本计算公式: (1).场地类别划分: 地面粗糙度可分为 A、B、C、D 四类： --A 类指近海海面和海岛、海岸、湖岸及沙漠地区； --B 类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； --C 类指有密集建筑群的城市市区； --D 类指有密集建筑群且房屋较高的城市市区。 本工程为：xxxxxxx，按 B 类地区计算风荷载。(2).风荷载计算: 幕墙属于薄壁外围护构件，根据《建筑结构荷载法律规范》GB50009-2001 规定采纳 风荷载计算公式: Wk=βgz×μs×μz×W0 （7.1.1-2） 其中: Wk---垂直作用在幕墙表面上的风荷载标准值(kN/m2)； βgz---高度 Z 处的阵风系数,按《建筑结构荷载法律规范》GB50009-2001 第 7.5.1 条取定。 根据不同场地类型,按以下公式计算:βgz=K(1+2μf) 其中 K 为地区粗糙度调整系数，μf为脉动系数。经化简，得： A 类场地: βgz=0.92×[1+35-0.072×(Z/10)-0.12] B 类场地: βgz=0.89×[1+(Z/10)-0.16] C 类场地: βgz=0.85×[1+350.108×(Z...
