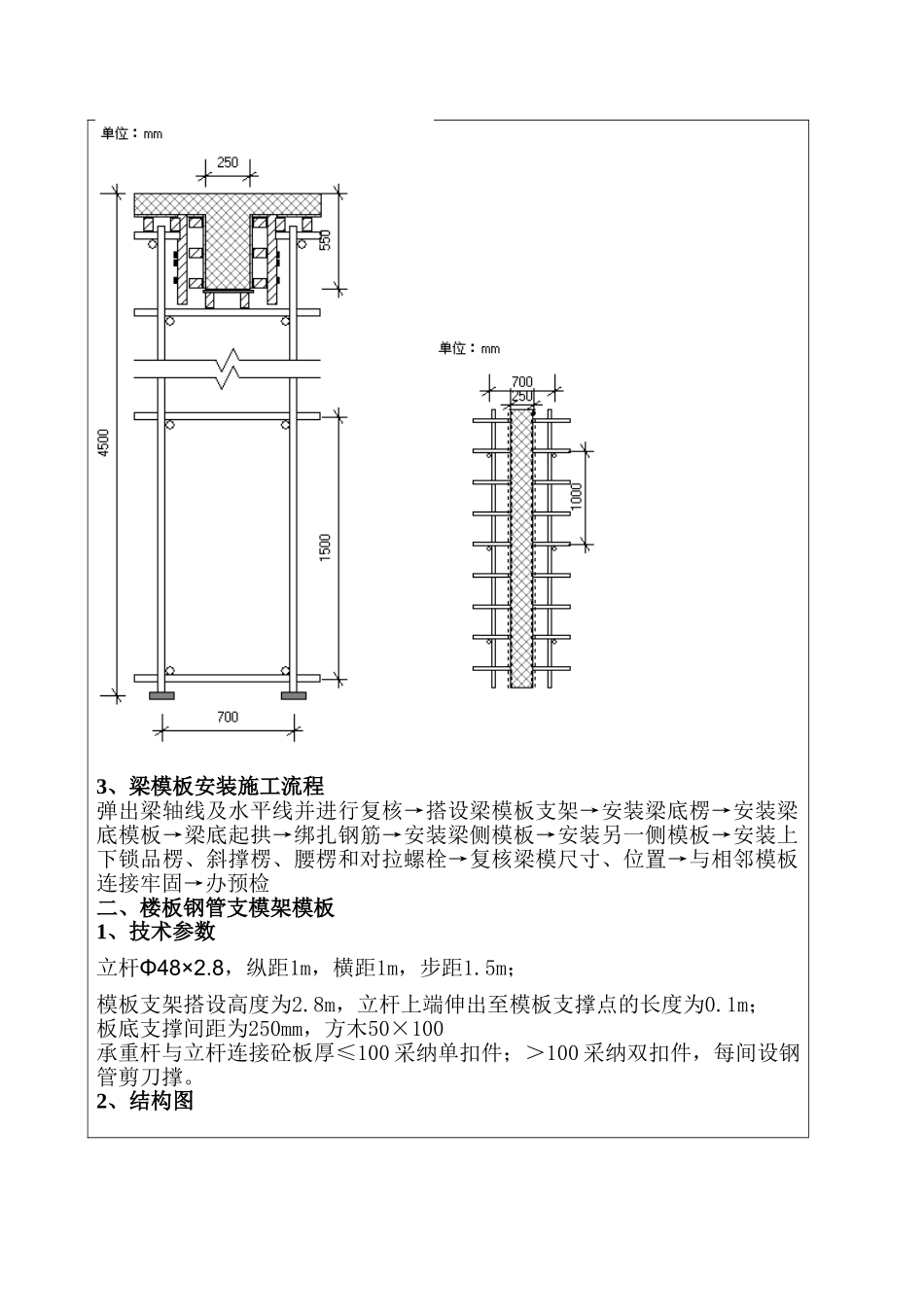

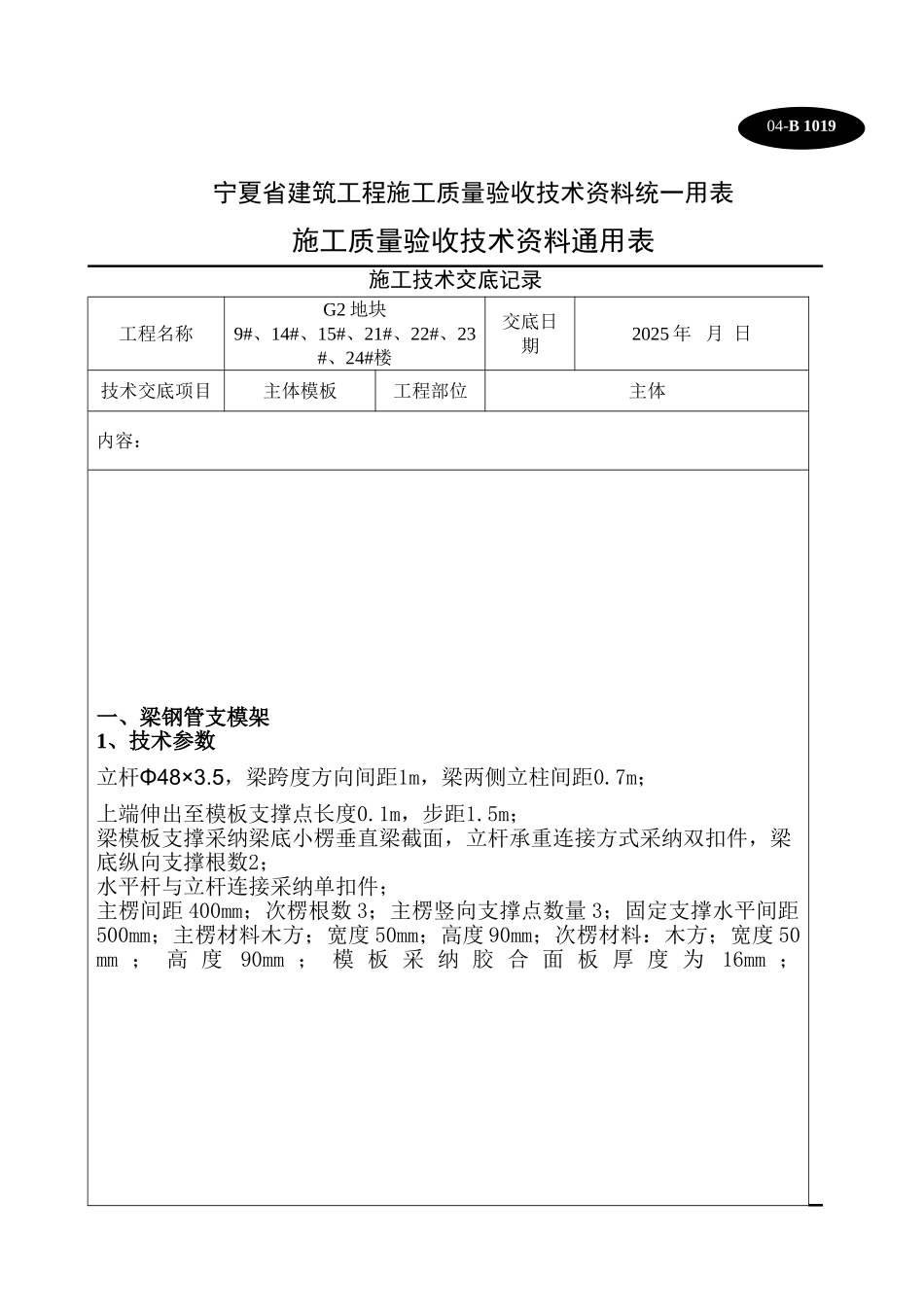

宁夏省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录工程名称G2 地块9#、14#、15#、21#、22#、23#、24#楼交底日期2025 年 月 日技术交底项目主体模板工程部位主体 内容： 一、梁钢管支模架1、技术参数立杆Φ48×3.5，梁跨度方向间距1m，梁两侧立柱间距0.7m；上端伸出至模板支撑点长度0.1m，步距1.5m；梁模板支撑采纳梁底小楞垂直梁截面，立杆承重连接方式采纳双扣件，梁底纵向支撑根数2；水平杆与立杆连接采纳单扣件；主楞间距 400mm；次楞根数 3；主楞竖向支撑点数量 3；固定支撑水平间距500mm；主楞材料木方；宽度 50mm；高度 90mm；次楞材料：木方；宽度 50mm ； 高 度90mm ； 模 板 采 纳 胶 合 面 板 厚 度 为16mm ；04-B 10193、梁模板安装施工流程弹出梁轴线及水平线并进行复核→搭设梁模板支架→安装梁底楞→安装梁底模板→梁底起拱→绑扎钢筋→安装梁侧模板→安装另一侧模板→安装上下锁品楞、斜撑楞、腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连接牢固→办预检二、楼板钢管支模架模板1、技术参数立杆Φ48×2.8，纵距1m，横距1m，步距1.5m；模板支架搭设高度为2.8m，立杆上端伸出至模板支撑点的长度为0.1m；板底支撑间距为250mm，方木50×100承重杆与立杆连接砼板厚≤100 采纳单扣件；＞100 采纳双扣件，每间设钢管剪刀撑。2、结构图3、楼板模板安装施工工艺流程搭设支架→安装横纵大小龙骨→调整板下皮标高及起拱→铺设顶板模板→检查模板上皮标高、平整度→办预检二、剪力墙模板1、技术参数面板：胶合面板,16mm厚；主楞布置方式：主楞水平布置；主楞：圆钢管，直径48mm，壁厚3.5mm；主楞间距：450mm；次楞：木方50×90mm；次楞间距：225mm；穿墙螺杆：M14，450×450mm；2、模板安装图3、单块就位组拼安装工艺流程：组装前检查→安装门窗口模板→安装第一步模板(两侧)→安装内楞→调整模板平直→安装第二步至顶部两侧模板→安装内楞调平直→安装穿墙螺栓→安装外楞→加斜撑并调模板平直→与柱、墙、楼板模板连接预拼装墙模板工艺流程：安装前检查→安装门窗口模板→一侧墙模吊装就位→安装斜撑→插入穿墙螺栓及塑料套管→清扫墙内杂物→安装就位另一侧墙模板→安装斜撑→穿墙螺栓穿过另一侧墙模→调整模板位置→紧固穿墙螺栓→斜撑固定→与相邻模板连接4、质量要求预埋件和预留孔洞的允许偏差项目允许偏差（mm）预埋钢板中心线位置3预埋管、预留孔中心线位置3...
