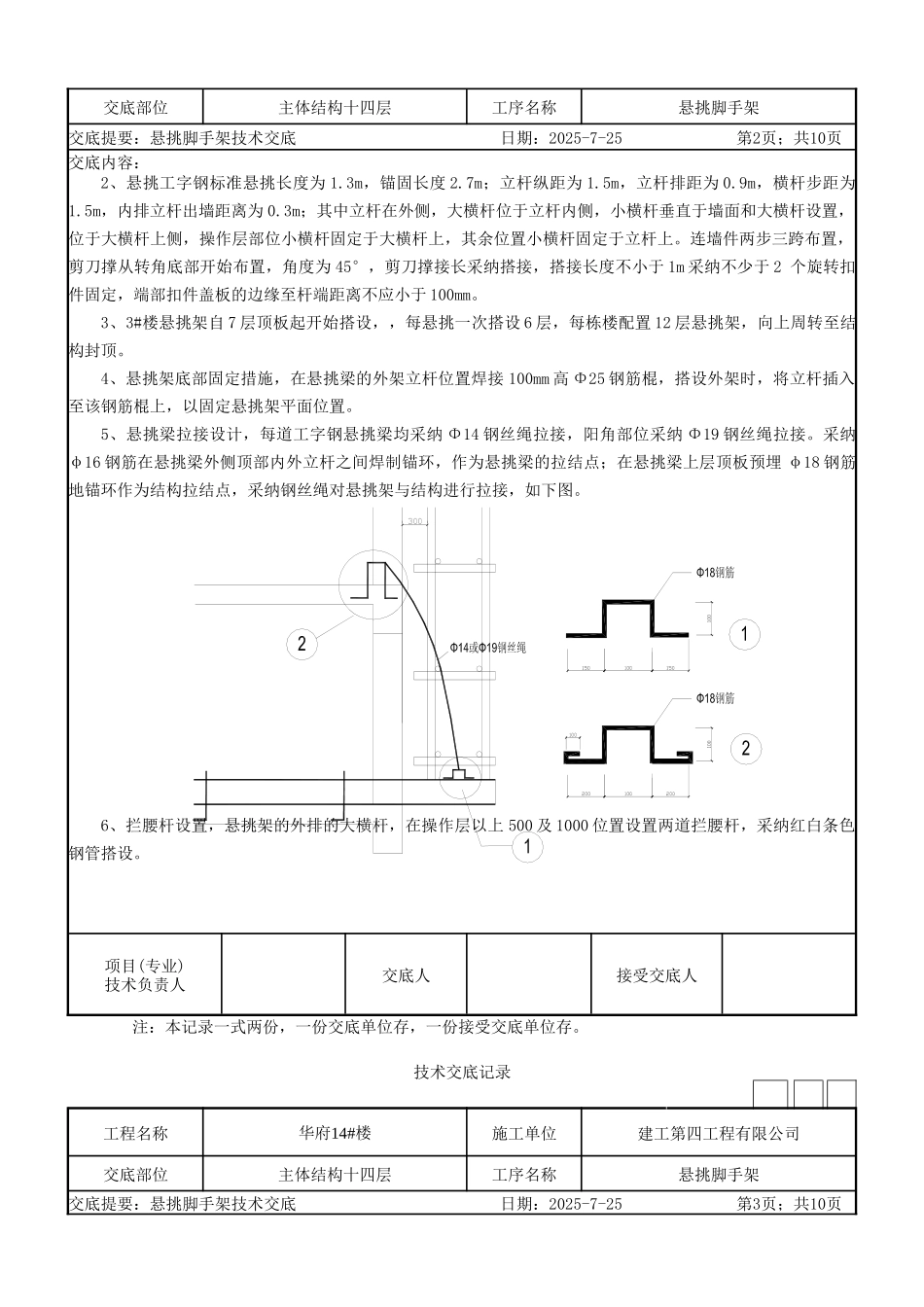

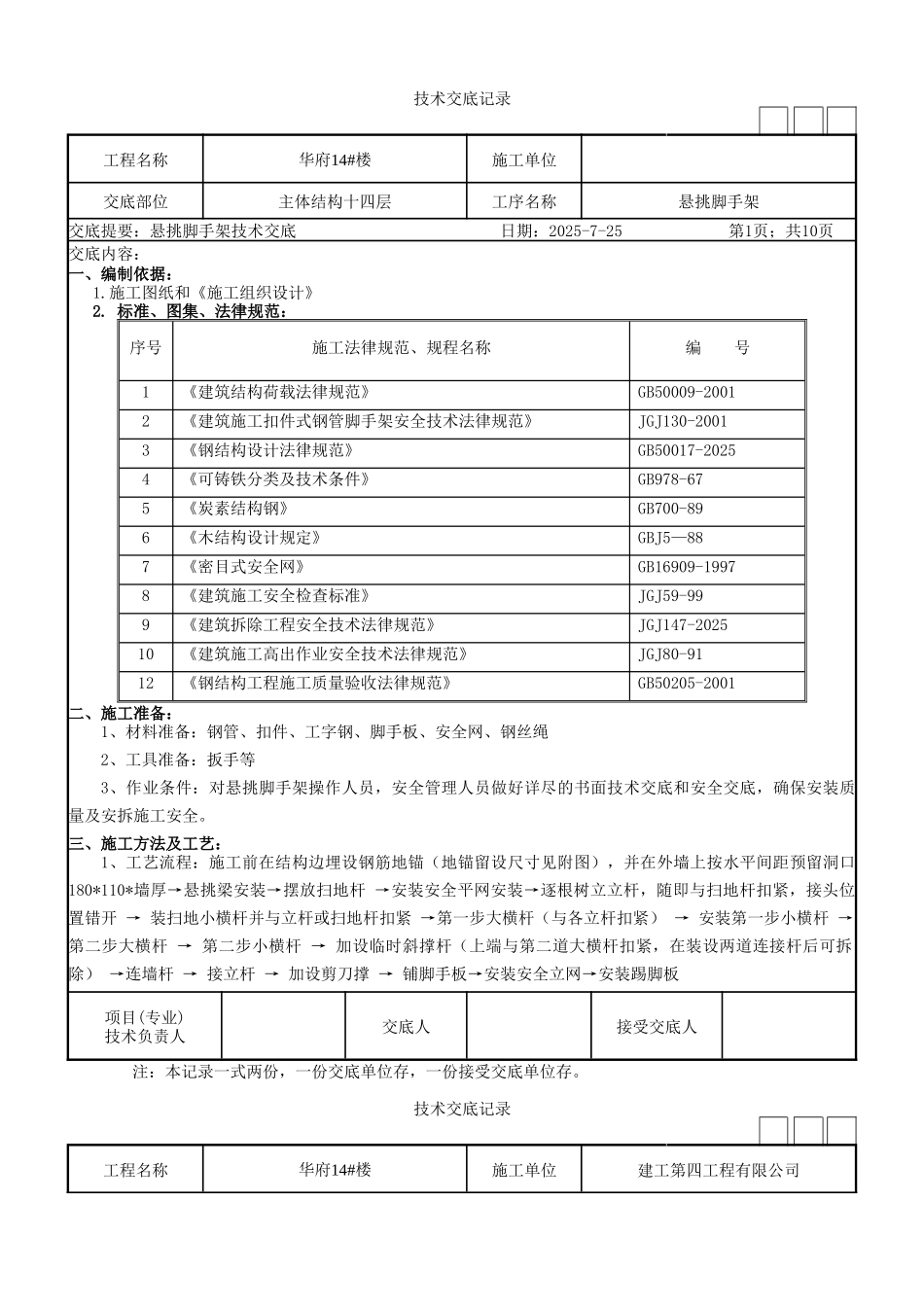

技术交底记录工程名称华府14#楼施工单位交底部位主体结构十四层工序名称悬挑脚手架交底提要：悬挑脚手架技术交底 日期：2025-7-25 第1页；共10页 交底内容：一、编制依据： 1.施工图纸和《施工组织设计》 2. 标准、图集、法律规范： 序号施工法律规范、规程名称编 号1《建筑结构荷载法律规范》GB50009-20012《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20013《钢结构设计法律规范》GB50017-20254《可铸铁分类及技术条件》GB978-675《炭素结构钢》GB700-896《木结构设计规定》GBJ5—887《密目式安全网》GB16909-19978《建筑施工安全检查标准》JGJ59-999《建筑拆除工程安全技术法律规范》JGJ147-202510《建筑施工高出作业安全技术法律规范》JGJ80-9112《钢结构工程施工质量验收法律规范》GB50205-2001二、施工准备：1、材料准备：钢管、扣件、工字钢、脚手板、安全网、钢丝绳2、工具准备：扳手等3、作业条件：对悬挑脚手架操作人员，安全管理人员做好详尽的书面技术交底和安全交底，确保安装质量及安拆施工安全。三、施工方法及工艺：1、工艺流程：施工前在结构边埋设钢筋地锚（地锚留设尺寸见附图），并在外墙上按水平间距预留洞口180*110*墙厚→悬挑梁安装→摆放扫地杆 →安装安全平网安装→逐根树立立杆，随即与扫地杆扣紧，接头位置错开 → 装扫地小横杆并与立杆或扫地杆扣紧 →第一步大横杆（与各立杆扣紧） → 安装第一步小横杆 → 第二步大横杆 → 第二步小横杆 → 加设临时斜撑杆（上端与第二道大横杆扣紧，在装设两道连接杆后可拆除） →连墙杆 → 接立杆 → 加设剪刀撑 → 铺脚手板→安装安全立网→安装踢脚板项目(专业)技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。技术交底记录工程名称华府14#楼施工单位建工第四工程有限公司交底部位主体结构十四层工序名称悬挑脚手架交底提要：悬挑脚手架技术交底 日期：2025-7-25 第2页；共10页交底内容：2、悬挑工字钢标准悬挑长度为 1.3m，锚固长度 2.7m；立杆纵距为 1.5m，立杆排距为 0.9m，横杆步距为1.5m，内排立杆出墙距离为 0.3m；其中立杆在外侧，大横杆位于立杆内侧，小横杆垂直于墙面和大横杆设置，位于大横杆上侧，操作层部位小横杆固定于大横杆上，其余位置小横杆固定于立杆上。连墙件两步三跨布置，剪刀撑从转角底部开始布置，角度为 45°，剪刀撑接长采纳搭接，搭接长度不小于 1m 采纳不少于 2...
