住宅楼工程防护大棚施工方案

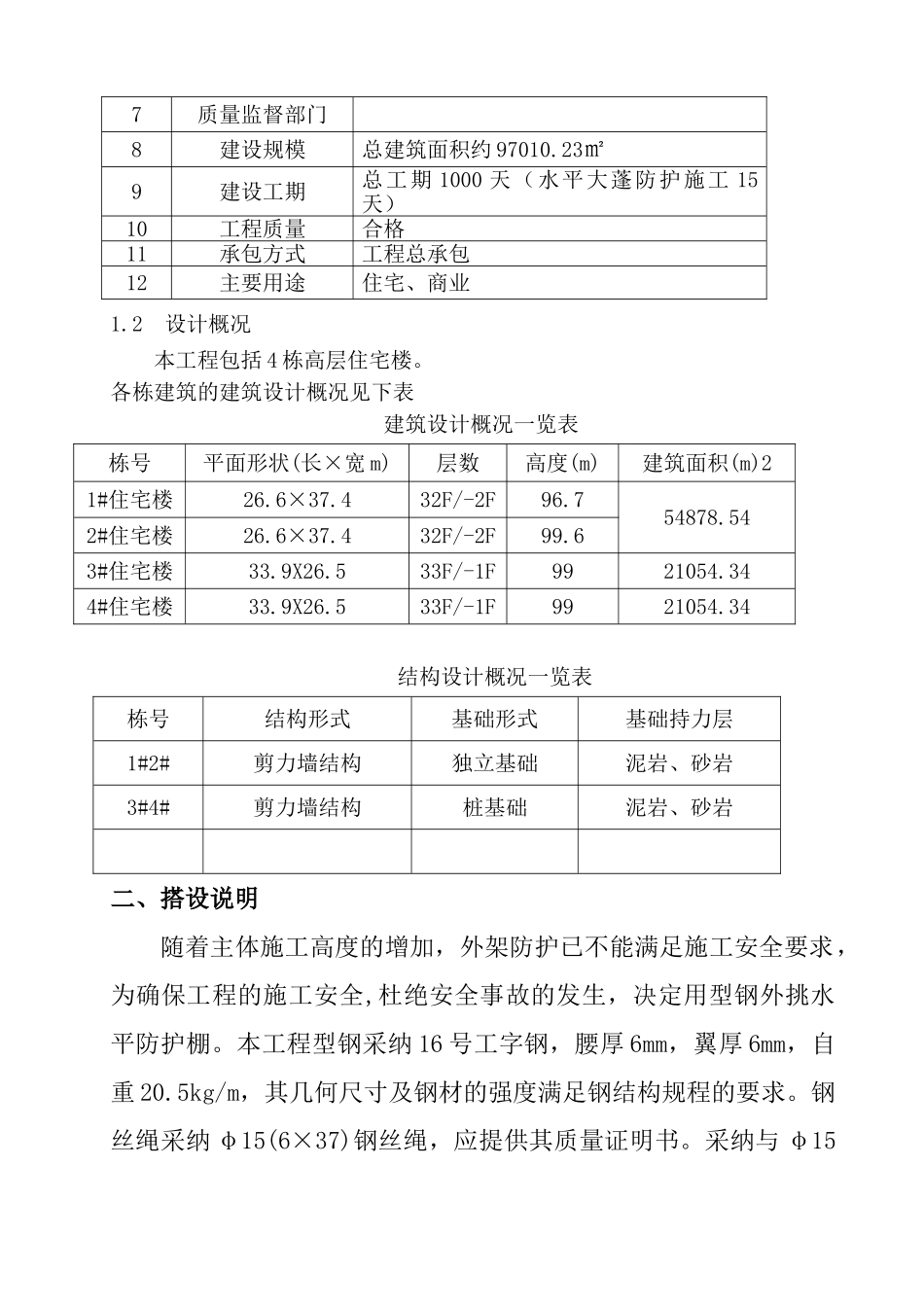

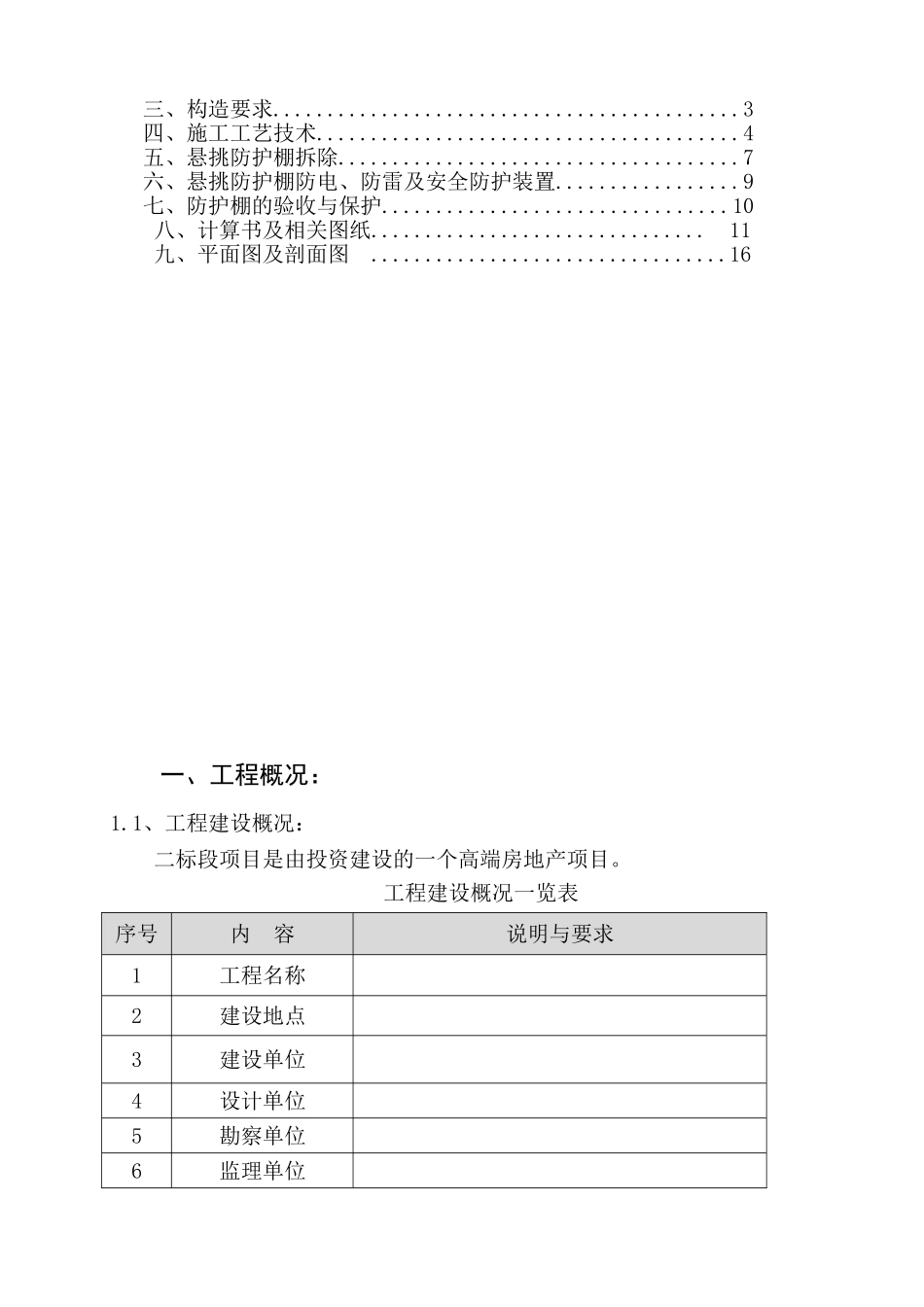

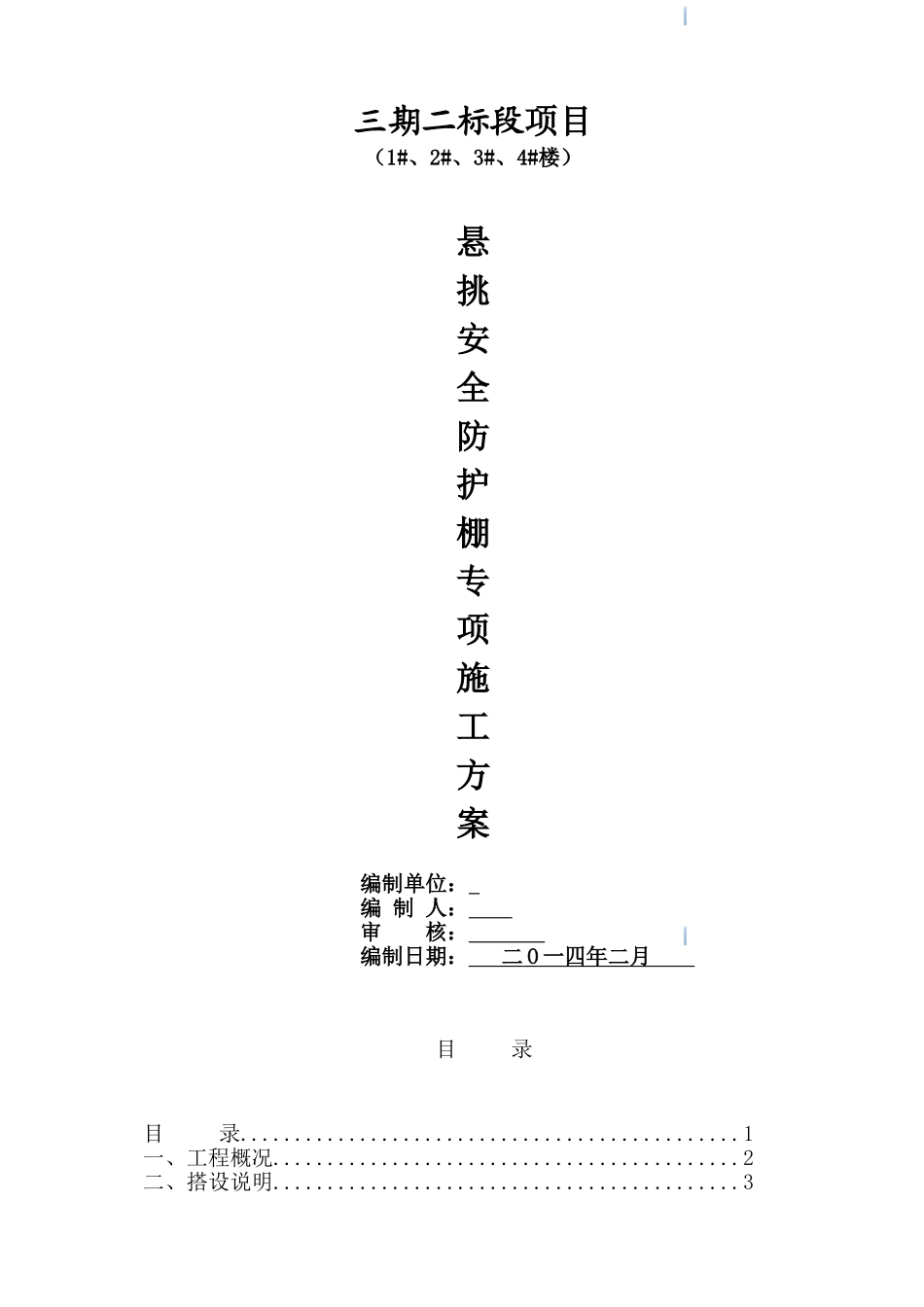

三期二标段项目（1#、2#、3#、4#楼） 悬挑安全防护棚专项施工方案编制单位： 编 制 人： 审 核： 编制日期： 二 O 一四年二月 目 录目 录..............................................1一、工程概况...........................................2二、搭设说明...........................................3三、构造要求...........................................3四、施工工艺技术.......................................4五、悬挑防护棚拆除.....................................7六、悬挑防护棚防电、防雷及安全防护装置.................9七、防护棚的验收与保护................................10八、计算书及相关图纸...............................11九、平面图及剖面图 .................................16一、工程概况：1.1、工程建设概况：二标段项目是由投资建设的一个高端房地产项目。工程建设概况一览表序号内 容说明与要求1工程名称2建设地点3建设单位4设计单位5勘察单位6监理单位7质量监督部门8建设规模总建筑面积约 97010.23㎡9建设工期总工期 1000 天（水平大蓬防护施工 15天）10工程质量合格11承包方式工程总承包12主要用途住宅、商业1.2 设计概况本工程包括 4 栋高层住宅楼。各栋建筑的建筑设计概况见下表建筑设计概况一览表栋号平面形状(长×宽 m)层数高度(m)建筑面积(m)21#住宅楼26.6×37.432F/-2F96.754878.542#住宅楼26.6×37.432F/-2F99.63#住宅楼33.9X26.533F/-1F9921054.344#住宅楼33.9X26.533F/-1F9921054.34结构设计概况一览表栋号结构形式基础形式基础持力层1#2#剪力墙结构独立基础泥岩、砂岩3#4#剪力墙结构桩基础泥岩、砂岩二、搭设说明随着主体施工高度的增加，外架防护已不能满足施工安全要求，为确保工程的施工安全,杜绝安全事故的发生，决定用型钢外挑水平防护棚。本工程型钢采纳 16 号工字钢，腰厚 6mm，翼厚 6mm，自重 20.5kg/m，其几何尺寸及钢材的强度满足钢结构规程的要求。钢丝绳采纳 φ15(6×37)钢丝绳，应提供其质量证明书。采纳与 φ15钢丝绳直径配套的钢丝绳绳卡，型号为 I16。花篮螺丝采纳1.7“CO”型。预埋件采纳 φ18 圆钢制作成预埋环埋设于钢筋混凝土构件中，作为工字钢悬挑根部的受力点。工字钢悬挑式水平防护棚用于主楼主体结构施工阶段的安全防护，主要为了防止高空落物伤人。固定式水平防护棚设于结构标高 36.0m，搭设外挑宽度为 4米，沿建筑...
