体育馆工程测量方案

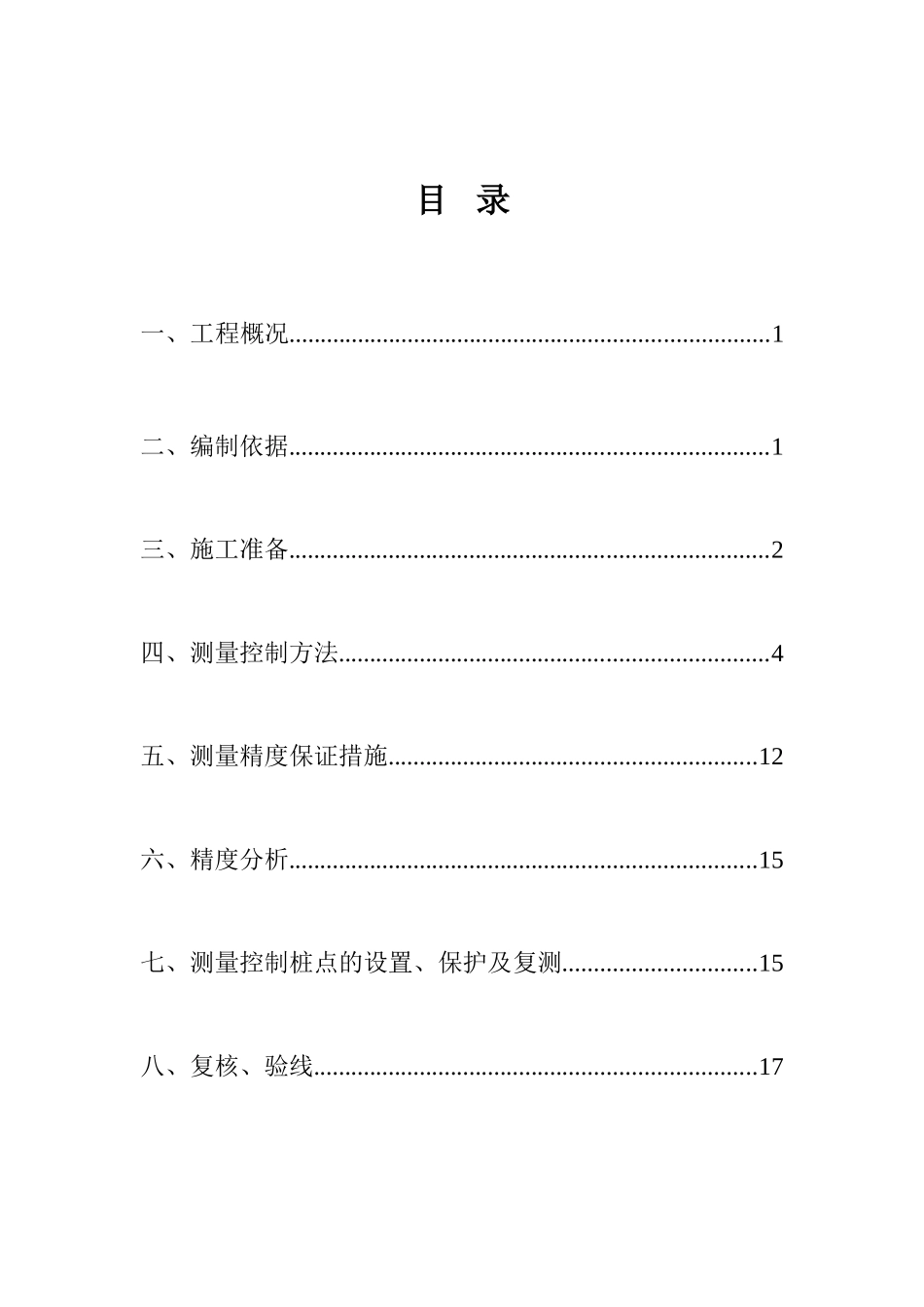

目 录一、工程概况.............................................................................1二、编制依据.............................................................................1三、施工准备.............................................................................2四、测量控制方法.....................................................................4五、测量精度保证措施...........................................................12六、精度分析...........................................................................15七、测量控制桩点的设置、保护及复测...............................15八、复核、验线.......................................................................17九、新技术的应用...................................................................19一、工程概况济南奥体中心体育馆工程位于山东省，济南奥体中心工程由体育场、体育馆、网球馆和游泳馆四个场馆组成；体育馆位于奥体中心场馆区的东部，为一圆形建筑，建筑面积约 5.93 万平方米，体育馆观众席 12980 座，配套建设室外篮球训练场。体育馆平面布局为近似椭圆形，南北长 250m，东西宽180m，南北两侧各设一处扇形训练馆，中间为圆形的竞赛馆，其屋盖跨度为 122m。建筑层数：竞赛厅为单层，配套用房共六层，局部地下一层；层高：地下一层为 5.1m；首层为 6.0m，局部为 5.7m；二层为 5.7m ； 三 层 为 3.6m ， 二 、 三 层 之 间 部 分 连 通 ； 四 层 为5.65m；五层为 4.5m；六层为 2.7m；训练馆净高 10m，局部设有夹层，层高 3.9m。结构形式：主体结构为框架剪力墙结构，外围护为异形钢结构（弧形），屋顶为索穹结构。本工程是 2025 年在山东省举办第十一届全国运动会的主体育馆，是一座能满足国际奥林匹克竞赛标准的现代化体育馆，是山东省会济南市的又一个地标性建筑。工程质量要求达到国家优质工程--鲁班奖，工程质量要求高，所以在施工中需要较强的技术力量。本工程±0.000m 为 121.300m。二、编制依据1、《中华人民共和国测绘法》；2、《中华人民共和国计量法》；3、《建筑工程施工测量规程》；GB50026-93；4、《城市测量法律规范》CJJ8-99；5、《工程测量资整理规定》YSY217-89；6、《建筑变形测量规程》JGJ/T 8—97；7、《国家三、四等水准测量法律规范》GB28...
